随着微电子技术和计算机技术的发展,高级微处理器技术和嵌入式电子产品在各行各业得到了广泛的应用。传统单片机的单板级(ASIC)技术已不能适应时代发展的需要,面对社会对掌握高级微处理器集成技术复合人才的大量需求,我们研发了“THMCU-2 型高级微处理器集成技术开发实验平台”。它集MCS-51/ MCS-96单片机、Cygnal C8051F嵌入式单片机、INTEL8088微机、ARM9、CPLD/FPGA、模拟EDA等多种技术于一体,提供了优化的软件和硬件集成资源,适合“单片机原理及接口技术”、“单片机数据通信技术”、“微机原理及其接口技术”、“EDA原理及其应用技术”、“32位嵌入式系统原理与应用”教学实验大纲的要求,配有丰富的外围接口电路,提供完善的实验例程,是各高等院校开展微处理器教学、课程设计、电子设计竞赛及科研开发的理想设备。
一、系统特点
1. MCS-51/MCS-96单片机、INTEL8088微机三合一系统
三种MCU共用一个仿真系统,均可与PC机通过串行通信连接,实现独立运行,其中实验主板包含MC-S51单片机和INTEL8088仿真实验系统,并可插接MCS-96CPU板来完成MCS-96芯片16位单片机实验。采用专业仿真机内核,配套友好的菜单窗口化调试软件,在该调试环境下,具有编辑、汇编、反汇编、连接、单步跟踪、设置断点、全速运行等选项。
2. 单片机网络接口应用系统
集成了众多网络接口电路,这些网络接口电路涵盖了MCU的各个应用领域,并能够提供用户领先的应用和设计的方法。使用功能强大的Keil uVision2 集成调试软件,使用ISP下载编程和仿真。
3. Cygnal C8051F单片机系统
为Cygnal公司的高速、高性能混合信号处理C8051F系列单片机,核心模块选用C8051F020芯片,此芯片为C8051F系列单片机中功能最为齐全的一款。核心模块采用可插拔结构(可更换其它类型的MCU),所有的引脚用长针、双排“D”型插座及螺丝孔引出,方便功能扩展。配有专业仿真适配器,配套功能强大的集成调试软件,具有编辑、编译、下载、单步、跟踪、断点、运行等多种功能。
4. 数字/模拟EDA系统
数字EDA系统配有Altera公司(ACEX 1K100低电压系列)芯片下载板,同时可兼容Lattice、Xilinx两家公司芯片下载板,适用范围广泛。ACEX 1K100内含4992个宏逻辑单元,相当于10万门,内含嵌入式RAM块12个,每个RAM块容量为4Kbit,管脚数达208脚。配套专用下载软件,可使用原理图输入及AHDL、VHDL、Verilog-HDL等硬件描述语言。
模拟EDA系统配有Lattice公司的ispPAC系列器件(共有ispPAC10、ispPAC20、ispPAC80三种)。
配套专用编程下载软件。
5. ARM9微处理器系统
采用三星的S3C2410 ARM9内核芯片,它与ARM7相比,主频更高,架构更合理,运行各种嵌入式操作系统更加流畅。配套“THUFZ-1型ARM实时在线仿真器”,ARM通过JTAG边界扫描口来与仿真器连接,不占用任何目标存储器和目标端口。仿真器支持程序运行、停止、单步、设置断点;支持读写寄存器、存储器和系统端口;支持复位目标系统并将代码下载到目标ARM板。
6. 实验平台提供了丰富的硬件接口电路和功能模块,并提供各种接口电路的应用范例和测试程序以及详细的应用说明,帮助用户快速地掌握这些接口的应用方法。
二、技术性能
1. 输入电源:单相三线220V±10% 50Hz
2. 工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
3. 绝缘电阻:大于3MΩ
4. 装置容量:<0.8kVA
5. 外形尺寸:1620mm×805mm×1420mm
6. 漏电保护:漏电动作电流不大于30mA,动作时间不大于0.1秒
三、系统组成及配置

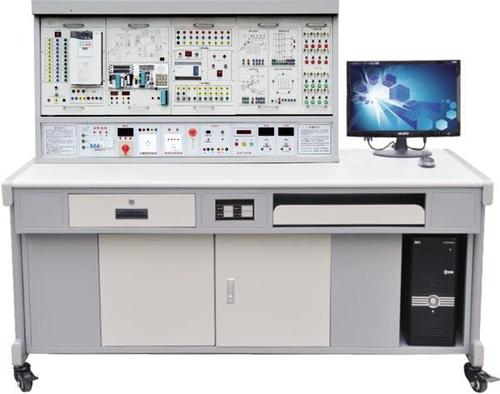

实验装置由控制屏、实验桌组成(铁质双层亚光密纹喷塑结构,铝质面板)。
(一)控制屏
1. 直流稳压电源:+5V(5A)/-5V(1A)/+12V(1A)/-12V(1A)各一组。
2. 直流数字电压表:200mV、2V、20V三档量程,直键开关切换,三位半数码管显示, 输入阻抗10MΩ,精度0.5级。
3. 直流数字毫安表:2mA、20mA、200mA三档量程,直键开关切换,三位半数显,精度0.5级。
4. 函数信号发生器:本信号发生器是由单片集成函数信号发生器及外围电路,数字电压指示及功率放大电路等组合而成。其输出频率范围为2Hz~2MHz,输出幅度峰峰值为0~16VP-P。有开关控制。可输出正弦波、方波、三角波共三种波形,由琴键开关切换选择,输出频率分七个频段选择,还设有三位LED数码管显示其输出幅度(峰一峰值)。输出衰减分0dB、20dB、40dB、60dB四档,由两个“衰减”按键选择。
5. 数字频率计:本频率计的测量范围为1Hz至10MHz,六位数码管显示,闸门时基1S,灵敏度35mV(1-500kHz)/100mV(500kHz-10MHz);测频精度为万分之二(10MHz)。将频率计处开关(内测/外测)置于“内测”,即可测量“函数信号发生器”本身的信号输出频率。将开关置于“外测”,则频率计显示由“输入”插口输入的被测信号的频率。
6. 实验平台由左右两块实验板和各种核心板组成,具体配置如下表
MCU核心板 |
80C196 CPU板 |
常用接口芯片电路 |
扩展输入74LS244接口 |
C8051F CPU板 |
扩展输出74LS273接口 |
||
FPGA下载板(Altera ACEX 1K100) |
8279与阵列式键盘 |
||
模拟EDA下载板PAC10 |
8255并行扩展接口 |
||
模拟EDA下载板PAC20 |
8251串行扩展接口 |
||
模拟EDA下载板PAC80 |
8253计数器扩展接口 |
||
ARM9核心板 |
8259中断扩展接口 |
||
输入接口 |
单脉冲发生 |
8237DMA |
|
频率发生器 |
日历时钟(掉电不丢失) |
||
多圈电位器分压(0~5V) |
语音芯片(含麦克风,有录放功能) |
||
八位逻辑电平输出(开关) |
7279与阵列式键盘 |
||
输出接口 |
八位逻辑电平显示(LED) |
存储器接口芯片 |
串行EEPROM(24C0x)接口 |
双色发光二极管显示(4只) |
SRAM62256 |
||
4 位数码管(串行)静态显示 |
Flash Memory29C040 |
||
8 位数码管动态显示 |
IC卡接口 |
||
8×16双色LED点阵显示 |
常用外设 |
打印机接口(配有微型打印机) |
|
128×64点阵图文液晶显示 |
直流电机及驱动(实物、闭环控制) |
||
继电器驱动 |
步进电机及驱动(实物) |
||
扬声器驱动 |
红外信号收发 |
||
数据转换 |
并行A/D转换(ADC0809)接口 |
温度传感器及温度控制(实物) |
|
并行D/A转换(DAC0832)接口 |
ARM9专用模块 |
直流电机与步进电机模块 |
|
串行A/D转换(TLC549)接口 |
3.5英寸TFT真彩液晶(320×240) |
||
串行D/A转换(LTC1446)接口 |
触摸屏(与液晶屏配套) |
||
V/F转换 |
SD卡接口(SD卡用户自配) |
||
F/V转换 |
GPRS模块(选配) |
||
网络接口模块 |
RS-232通信接口 |
双声道音频输出 |
|
RS-485通信接口 |
USB主、从接口 |
||
LIN 总线通信 |
音频输入、麦克风接口 |
||
CAN总线通信 |
以太网接口 |
||
USB 1.1接口 |
EDA专用模块 |
16位逻辑电平输入/输出、数码管 |
|
USB 2.0接口 |
PS/2,VGA接口板 |
||
以太网通信接口 |
仿真器 |
C8051F单片机仿真适配器 |
|
|
ARM9实时在线仿真器 |
