中央空调综合实训装置大型

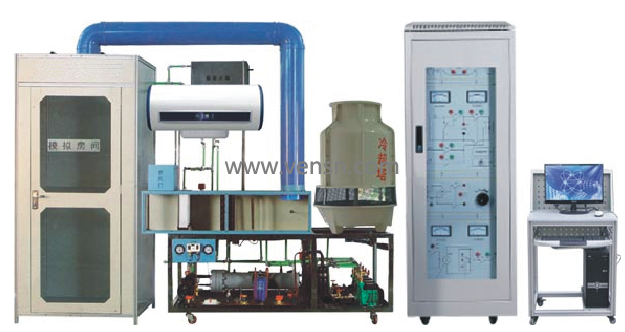

VS-LZKT01中央空调综合实训装置

一、系统功能：
VS-LZKT01大型中央空调自动控制综合实训装置采用水冷机组，不锈钢框架结构，终端建立一个专门房间进行客户的模拟，大厅的模拟直接利用教室原来空间，采用分水器和集水器对冷量或热量进行分配调节，整个中央空调采用三菱FX2n-48MR PLC可编程控制器及工业总线控制，由计算机通过通信总线与PLC进行通信，控制整个中央空调的运行。空调的运行参数由各类传感器进行采集，并通过通信总线送入计算机中，通过专用中央空调组态控制软件进行实时监控。组态软件要求能够以动画的形式同步显示系统的设备结构、控制原理和流程。

二、实训项目：
1、中央空调系统的认知及使用；
2、制冷原理与热交换技术；
3、中央空调系统常用传感器识别与应用；
4、中央空调的PLC编程与控制应用；
5、中央空调的运行操作及考核；
6、中央空调运行保护与日常维护操作考核；
7、中央空调故障维修及考核；
8、变频器应用；
9、触摸屏应用；
10、计算机数据采集与组态控制技术应用；
11、网络通讯技术及其应用。
三、系统配置：
1、电气参数：
工作电源：三相五线380V±10%，50Hz；
安全保护：具有接地保护，漏电保护，过流保护
额定功率：<5KW
安装尺寸：400×240×250cm
2、系统设备配置：设备整体与实际中央空调系统结构相同，采用开放式不锈钢框架结构，各部件布局合理操作方便。系统由制冷机组、冷却水系统、冷冻水系统、制热系统、空气调节系统（风管组件）、模拟房间、电控柜、计算机等部分组成，并配有集水器、分水器、膨胀水箱。
（1）制冷机组：由压缩机、螺旋式冷凝器、螺旋式蒸发器、储液罐、热力膨胀阀、视液镜、干燥过滤器等组成，管路中还设有控制阀等实训所必需的部件，管路中视液镜可观察制冷剂状态等设备组成。制冷机组主要完成制冷工作，制冷剂为R22。
（2）冷却水系统：由1套喷淋式冷却塔机组、2台冷却水泵组成，主要完成制冷机组冷却散热工作。
（3）冷冻水系统：由2台冷冻水泵、分水器、集水器、膨胀水箱等组成，主要完成制冷机组的冷冻水循环工作。
(4)制热系统：由模拟锅炉（电加热式）、1台热水泵组成，主要完成制热工作。
（5）空气调节系统（风管组件）：由过滤器、表冷器、普通风机、风道等组成，主要完成空气调节作用。
（6）模拟房间：由1套风机盘管、1套温度控制器及风量调节系统组成，主要完成房间的温度设定与空气调节作用。
（7）控制装置配置：整个中央空调采用PLC可编程控制器及工业总线控制，由计算机通过通信总线与PLC进行通信，控制整个中央空调的运行。空调的运行参数由各类传感器进行采集，并通过通信总线送入计算机中，通过专用中央空调组态控制软件进行实时监控。在现场控制柜上可显示中央空调的所有运行数据，可进行全手动和自动运行操作。PLC:三菱FX2N-48MR；变频器：三菱FR-S540E-0.75K-CH；触摸屏：7英寸彩色触摸屏。
3、系统软件配置：PLC编程软件，配套PLC实训程序及实训指导书、中央空调配套组态软件。网络监控及智能考核软件，实现教师和学生电脑（30台，电脑自配）可以同时监控中央空调的运行状态，对中央空调的压力、温度等相关数据进行采集和显示。可以实现多台电脑联网控制系统。
4、工具仪表配置：电脑1台、数字万用表1个、装配工具1套。
A.PLC编程软件，配套PLC实训程序及实训指导书。
B.中央空调配套组态软件。
C.网络监控及智能考核软件，实现教师和学生电脑（30台）可以同时监控中央空调的运行状态，对中央空调的压力、温度等相关数据进行采集和显示。
5、工具仪表配置（用户自配）
（1）品牌台式微机1台
（2）数字万用表1个
（3）装配工具1套
四、系统配置清单

序号	名称	规格、技术指标	单位	数量
1	压缩机	2HP R22 50HZ 220V	台	1
2	起动器	50UF	只	1
3	储液器	R22 1KG	个	1
4	冷凝器	螺旋式	只	1
5	手阀	1/4	只	2
6	高低压表	低压表:-0.1～1.8Mpa, 高压表:-0.1～3.8Mpa	只	2
7	膨胀阀	RF22 Φ3 -60℃～10℃	只	1
8	风机	～220V	个	1
9	风管组件	内装过滤器、蒸发器、风机等	套	1
10	热水泵	～220V 50HZ 300W 扬程35米	台	2
11	冷水泵	～220V 50HZ 370W 扬程32米	台	2
12	电磁阀（液）	Ф10m 220V	只	1
13	蒸发器	螺旋式	只	1
14	过滤器	Ф10 R22	个	1
15	视液镜	Ф10	个	1
16	温控器	～220V 50HZ 设定温度范围：5℃~35℃	只	1
17	热电偶	K型	只	8
18	模拟房间	850mm×950mm×1800mm	套	1
19	模拟锅炉	35L 1500W内胆额定压力0.7mpa	套	1
20	冷却塔	3T	个	1
21	水箱	透明	套	2
22	支撑框架	钢质	套	1
23	控制柜	内装PLC、变频器、交流接触器、控制开关等	台	1
24	连接线	航空插	条	1
25	考核软件	中央空调控制实训，可设置15个故障	套	1
26	实验操作指导书		套	1
27	电脑小推车	喷塑钢结构	张	1
28	PLC	FX2N-48MR	台	1
29	变频器	三菱FR-S540-0.75K-CH	台	1
30	触摸屏	7英寸彩色触摸屏	台	1
31	温度采集模块	三菱FX2N-4AD	块	2
32	压力采集模块	三菱FX2N-2AD	块	1
33	变频调速模块	三菱FX2N-2DA
34	压力传感器	量程范围：低压0～0～1.6Mpa、高压0～3.8Mpa	个	2
35	服务器	16口，网络	套	1
36	赠送装配维修工具1套	一字、十字螺丝刀、尖嘴钳、斜口钳、相应3种扳手等	套	1
37	万用表	数字	只	1
38	电脑（自配）	电脑：联想扬天T4900c(i7-4790/4GB/1TB/1G独显)（1）CPU:主频3.6G，三级缓存8M，四核（2）主板：H81高速芯片组（3）屏幕:20寸LED宽屏液晶显示器，VGA-DVA双接口分辨率：1600900；（4）内存：4G DDR3 1600MHz 内存及以上；（5）硬盘：1T SATA III；（6）网卡：千兆网卡；（7）声卡：集成声卡；（8）光驱：DVDROM；（9）显卡：NVIDIA GeForce GT 720 1G独立显卡；（10）接口：6个USB接口，其中前置2USB3.0,后置4*USB2.0接口，一个VGA端口，1个高清接口，1个DVI接口；	套	1
