一、概述

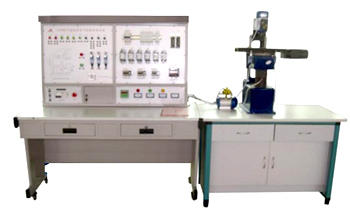

       VS-M7120平面磨床电气技能实训考核装置（半实物）由电源控制部分、M7120磨床机床电气控制部分、仿真机床构成。电源控制部分包括实训定时、定时报警、安全用电自动控制等，机床电气控制部分把整台机床内部电器装在正面面板上，能直观地观察机床工作时各电器的动作状况。故障点在面板上设有相应测试点，供实训考核者测试用。仿真机床部分能模拟机床各种运动。通过本装置的实训能使学员掌握机床常见故障的现象、故障产生的大概部位，熟练掌握机床电路工作原理，其是维修电工初、中、高等级技能鉴定的理想设备。

技术性能

1、输入电源：三相四线（380V±10% 50Hz）
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃)
3、装置容量：＜1KVA
4、重 量：150kg
5、外形尺寸：1400mm×700mm×1500mm
二、装置构成
(一）主控屏
1、三相四线电源输入，通过漏电保护器接通总开关。
2、设有450V指针式交流电压表三只，指示电源输入的三相电源电压，并有三只指示灯指示实训台与外部电源的通断。
3、实验兼报警记录仪（实验管理器）：平时作为时钟使用，具有设定实训考核时间，定时报警、切断电源等功能。
(二）机床电器装载板：安装机床电器、故障设置盒及故障测试孔。
(三）实训桌：桌体为铝木结构
(四）电气部分的操作，能实现M7120型磨床各种运动
(五）机床电气线路的所有接点，在装置的面板上都有相应的测试点，便于检测故障
(六）控制屏的故障箱内设有16个开关，通过拨动故障开关可设置相应的故障点
三、设备配置

四、实训项目与目的

1、熟悉常用低压电气的机构、原理；
2、通过观察机床模拟运动，了解机床的真实运动状况；
3、掌握机床电器控制原理及各种保护装置；
4、掌握机床常见故障发生部分现象及排除方法。
五、故障点设置一览表
