        VSBR-201D维修电工电气装配实训台由钢板作制作的多功能安装板（网孔板）实训台和电源装置等组成。实训时选择的各种元件、器件和部件，可方便地安装在网孔板上，方便灵活。根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训，VSBR-201D型电气装配实训装置适用范围广，可完成的教学内容和实训项目多。使用完毕的元件、器件和部件，从实训台上拆下，集中保管，损坏和丢失少。一个实训场所，可以完成几个专业的教学和实训，经济适用。对实训场所不多、教学经费投入受限制的学校，VSBR-201D型电气装配实训装置是一种理想的职业教育实训设备。

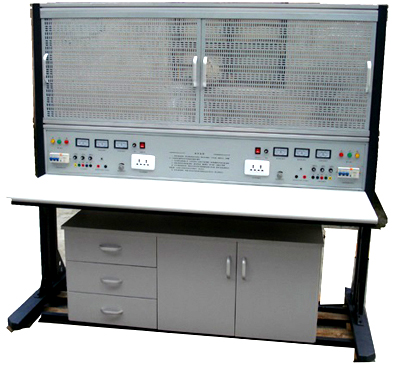

一．实训装置外形

二、设备技术指标
1. 外型：整体尺寸1632mm×1050mm×1638mm
2. 实训台架的材料：钢板、铝合金结构；
3. 电源(双面具有相同资源)：
1)输入：三相AC 380V ±10% 50HZ 三相五线；
2)固定交流输出：三相五线  380V 接插式2组、220V接插式2组。
3)可调直流输出： 0～30V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；
4. 接口及仪表：指针式电压表 2 只，时刻监控电网电压变化；
5. 保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。
6. 4只5408二极管，用于能耗制动的整流电路；
7. 三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。
三、 设备结构功能
本实训台由实训屏（内置电源）、实训桌、实训储物柜三大部分组成。
1、以30mm×30mm成型方钢作为设备主要框架材料；实训屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接，表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；由两条35mm×35mm铝合金型材及滑槽组成网孔板固定机构；固定机构的下方每面是铁制双工位电源箱，每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出；
2、实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；
3。实训储物柜采用标准结构和抽屉式，左侧有3层抽屉，用于存放工具以及实训资料；右侧的双拉门式设计。实训储物柜的位置可根据需要灵活调整，外形尺寸为：1300mm×800mm×510mm。
3、网孔板2块：采用数控冲床精加工而成，网孔分布合理、均匀。孔径统一，可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1.5mm，大小774*580mm
四、参考实训项目
三相异步电动机直接启动控制
三相异步电动机接触器点动控制线路
三相异步电动机接触器自锁控制线路
三相异步电动机Y/△自动控制线路
用倒顺开关控制三相异步电动机正反转线路
接触器联锁的正反转控制线路
按钮联锁的三相异步电动机正反转控制线路
双重联锁的三相异步电动机正反转控制线路
三相异步电动机多地控制
工作台自动往返控制线路
三相异步电动机串电阻降压启动控制线路
三相异步电动机能耗制动控制线路
PLC控制的三相异步电动机正反转控制
PLC控制的三相异步电动机Y/△启动控制
PLC控制的三相异步电动机降压启动控制
PLC控制的三相异步电动机能耗制动控制
C620车床电气控制线路
C6130车床电气控制线路
电动葫芦电气控制线路
变频器功能参数设置与操作
变频器报警与保护功能
多段速度选择变频调速
外部端子点动控制
控制电机正反转运动控制
外部电压变频调速
三相异步电动机的变频开环调速
五、实训台元器件配置清单（1台）
