一、概 述

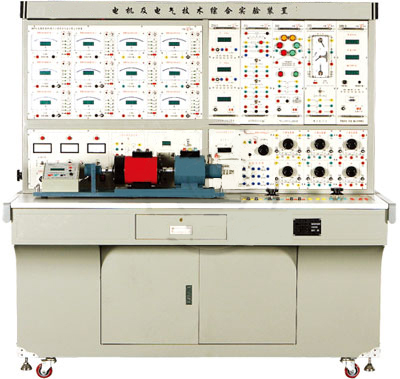

“电机及电气技术综合实验装置”是针对“电机学”、“电机与拖动”、“微特电机”、“电机控制”、“继电接触控制”、“可编程控制器技术”及“工厂电气控制”等课程实验教学的需求而研制，它集成了隔离变压器，三相可调交流电源，高压直流电源，电压型漏电保护装置、电流型漏电保护装置，三相电源短路保护，定时兼报警记录仪，缺相指示、相序检测及过压指示，数模双显直流电压／电流表（整体表），真有效值数模双显交流电压表／电流表（整体表），单三相功率、功率因数表，转矩、转速输出功率测试，绕线异步电动机转子起动电阻、可调电阻器、电容器、三相同轴联动可调电阻器、电抗器，不锈钢导轨，各种电机等于一体，同时配有丰富的实验挂箱可供用户选择，该装置设计合理、功能先进、性能稳定可靠。适合高等院校、职业学院、中等专业学校、职教培训中心（所）等实验教学。
二、技术性能
1.输入电源：三相四线～380V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜1.5kVA
4.重 量：580kg
5.外形尺寸：172cm×73cm×170cm
三、装置的基本装备
（一）MET01电源控制屏(铁质双层亚光密纹喷塑结构，铝质面板)
1.交流电源
1）提供三相0～450V可调交流电源，同时可得到单相0～250V可调的交流电源(配有一台三相同轴联动自耦调压器（规格1.5kVA、0～450V），克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点)可调交流电源输出处设有过流保护装置，当相间、线间过电流及直接短路均能自动保护，克服了调换保险丝带来的麻烦。配有三只指针式交流电压表，通过切换开关，可指示三相电网电压和三相调压电压。
2）高压直流电源两路
提供220V(0.5A)励磁电源及40～250V(3A)连续可调稳压电枢电源(有过压、过流、过热及短路软截止自动恢复保护功能)各一组，设有一只直流数字电压表，通过开关切换，监示励磁及电枢电源输出电压。
3）三相电源输入检测模块
具有缺相指示、相序检测及过压指示功能。当输入设备的三相电源电压缺少任何一路或者两路，控制屏面板上的相应指示灯亮；当三相电源电压正常时自动检测输入电源的相序关系（相序正常时指示灯指示“正序”，否则指示“反序”；当电网单相电压值大于255V时自动发出声光报警信号。
4）人身安全保护五大体系
•设有三相隔离变压器一组(三相电源经钥匙开关和接触器后，到隔离变压器，再经三相调压器输出)，使输出与电网隔离，对人身安全起到一定的保护作用；
•设有电压型漏电保护器1，如果隔离变压器前的线路有漏电现象，即能实施保护并切断输出电源；
•设有电压型漏电保护器2，如果隔离变压器后的线路及实验过程中的接线等有漏电现象，即能发出声光告警并切断输出电源；
•设有电流型漏电保护器，控制屏若有漏电现象，当漏电流超过一定值时，即切断电源；
•强电连接线及插座，采用全封闭结构，使用安全、可靠、防触电。
5.仪器、仪表保护体系
•设有交流过流、短路保护器，如果三相隔离变压器或三相调压器输出电流大于3.5A或线路错接短路时，即能发出声光告警并切断输出电源；待用电或线路故障排除后方可重新启动控制屏，对交流电源起到良好的保护作用；
•设有直流高压电源过压、过流、过热及短路保护器，如果直流高压电源输出出现过压、过流、过热、及线路错接短路时，即能发出声光告警并切断输出电源，待用电或线路故障排除后自动恢复输出，对直流高压电源起到良好的保护作用；
•设有仪表超量程保护器，如果被测电压、电流大于测量仪表量程时，即能发出声光告警并切断输出电源，待选择正确量程后可重新启动使用，对仪表起到良好的保护作用。
6.定时器兼报警记录仪（服务管理器）
7.采用蓝屏液晶显示器，中文菜单显示，直观、清晰；通过键控单元操控完成时间设定、定时报警设定、解除设置等操作，具有切断电源及记录各种告警次数等功能。
•数模双显直流电压、电流表（整体表）
•数模双显直流电压表两只：测量范围为0～±500V，分2V、20V、200V、500V四档，直键开关切换量程，输入阻抗10MΩ，精度为0.5级，具有超量程声光报警、指示及切断总电源功能。
•指针表：镜面式、双刻度线、中零表头结构，反应灵敏，读数快、可直接测量正负电压；
•数显表：四位数码管显示，自动判断、显示被测电压极性，读数准确、方便。
•数模双显直流毫安表两只：测量范围为0～±2000mA，分2mA、20mA、200mA、2000mA四档，直键开关切换量程，精度为0.5级，具有超量程声光报警、指示及切断总电源功能。
•指针表：镜面式、单刻度线、中零表头结构，反应灵敏，读数快、可直接测量正负电流；
•数显表：四位数码管显示，自动判断、显示被测电流极性，读数准确、方便。
•数模双显直流电流表两只：测量范围0～5A，分20mA、200mA、2A，5A四档，直键开关切换量程，精度为0.5级，具有超量程声光报警、指示及切断总电源功能。
•指针表：镜面式、双刻度线、中零表头结构，反应灵敏，读数快、可直接测量正负电流；
•数显表：四位数码管显示，自动判断、显示被测电流极性，读数准确、方便。
8.真有效值数模双显交流电压表、电流表（整体表）
•真有效值数模双显交流电压表三只：测量范围为0～500V，分2V、20V、200V、500V四档，直键开关切换量程，输入阻抗10MΩ，精度为0.5级，具有超量程声光报警、指示及切断总电源功能，能对交流信号（20Hz～20kHz）进行真有效值测量。
指针表：镜面式、指针显示，反应灵敏、读数快；
数显表：四位数码管显示，读数准确、方便。
•真有效值数模双显交流电流表三只：测量范围为0～5A，分20mA、200mA、2A、5A四档，直键开关切换量程，精度为0.5级，具有超量程声光报警、指示及切断总电源功能，能对交流信号（20Hz～20kHz）进行真有效值测量。
指针表：镜面式、指针显示，反应灵敏、读数快；
数显表：四位数码管显示，读数准确、方便。
9.绕线异步电动机转子起动电阻、电阻、电容器
提供0Ω、2Ω、5Ω、15Ω、36Ω可调电阻一组，1µF/450V、2µF/450V、35µF/450V、4µF/450V电力电容各一只，10kΩ/8W、20kΩ/8W功率电阻各一只。
10.可调电阻器
提供900Ω×2/0.41A及90Ω×2/1.3A瓷盘电阻各三组。
11.三相可调电阻器、电抗器（多种用途）
•一组1300Ω×3/0.5A三相同轴联动可调电阻器，即可单相负载，又可作三相负载；
•一组由三只127V/0.5A固定电抗和一只0.6kVA、0～450V三相同轴联动自耦调压器组成的三相同轴联动可调电抗器，既可作固定电抗和可调电抗（单、三相），又可作自耦调压器（单、三相）。
12.控制屏正面凹槽内，设有两根不锈钢钢管，可挂仪表及实验部件。凹槽底部设有多个蓝色单相三芯220V电源插座给实验部件供电用。控制屏两侧设有单相三极220V电源插座、三相四极380V电源插座及串口座。实验台照明用220V、40W的日光灯一盏。
13.控制屏后面设有220V冷却风扇一只，实验时对负载起到冷却作用，保证负载能够长时间使用。
（二）MET02实验桌
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，形状似长方体封闭式结构，造型美观大方；设有大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面；实验桌底部装有四个万向轮和四个固定调节机构，便于移动和固定。
（三）装置挂箱及其相关部件与“DDSZ-1型 电机及电气技术实验装置”基本相同，以下部分已将配置列出，详细内容请参见“DDSZ-1型”上的说明
1.DD03-3不锈钢电机导轨、光码盘测速系统（日本欧姆龙1024增量式光电编码器）及数显转速表
不锈钢导轨平整度好，无应力变形，加工精细，同心度与互换性好，能保证电机与电机、电机与测功机之间连接的同心度不超过±5丝。电机运行时噪声小，实验参数典型，能较好满足实验的要求。
2.DD03-4不锈钢电机导轨、涡流测功机及光码盘测速系统（日本欧姆龙1024增量式光电编码器）
3.DD05测力矩支架、测力矩圆盘及管形测力计
4.DJ11三相组式变压器
5.DJ12三相芯式变压器
6.DJ13直流复励发电机
7.DJ14直流串励电动机
8.DJ15直流并励电动机
9.DJ16三相鼠笼式异步电动机
10.DJ17三相线绕式异步电动机
11.DJ18三相同步电机
12.DJ19单相电容起动异步电动机
13.DJ20单相电容运转异步电动机
14.DJ21单相电阻起动异步电动机
15.DJ22三相双速异步电动机
16.DJ23校正直流测功机
17.DJ23-1直流电动机
18.WDJ24三相鼠笼异步电动机（△220V）（“继电接触控制”实验用）
19.DJ25直流他励电动机
20.WDJ26三相鼠笼异步电动机（△380V）（“继电接触控制”、“可编程控制器实验”实验用）
21.HK10 永磁式直流测速发电机：外接阻抗≥10kΩ，2400r/min
22.HK27交流测速发电机：激磁电压AC110V
23.D34-3单三相智能功率、功率因数表（三只表）
24.D47旋转编码器实验
25.D51波形测试及开关板
26.D52旋转灯、并网开关、同步机励磁电源
27.D53整步表及开关
28.D55-3智能转矩、转速、输出功率测试（与“DD03-3配套）
29.D55-4涡流测功机控制箱（与“DD03-4”配套）
30.D54步进电机控制箱及步进电机实验部件
31.D56旋转变压器、中频电源
32.ZSZ-1型自整角机实验装置
MET57交流伺服电机实验挂箱及实验部件
提供伺服电机控制器件及SL系列鼠笼转子两相伺服电动机一台
33.D91 三相永磁同步电机及控制系统
34.D92直线电机运行控制及实验部件
35.D93高压直流无刷电机及控制系统
36.D94开关磁阻电机及控制器
37.D60直流电气控制
38.D61继电接触控制(一)
39.D62继电接触控制(二)
40.D63继电接触控制(三)
41.D64继电接触控制
42.D65 PLC可编程控制器主机及模拟实验（三菱）
43.D65S PLC可编程控制器主机及模拟实验（西门子）
44.D66 PLC可编程控制器模拟实验（一）
45.D67 PLC可编程控制器模拟实验（二）
46.D68 PLC可编程控制器主机及模拟实验（三菱）
47.D68S PLC可编程控制器主机及模拟实验（西门子）
48.D69 PLC可编程控制器模拟实验（三）
MET06实验连接线及配件
采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良。
