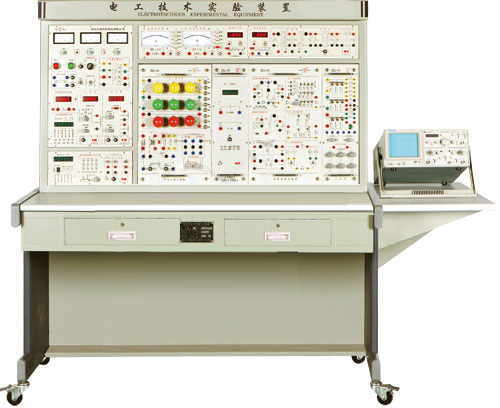

电工技术实验装置
<p> 本装置的结构、实验功能、配置的具体实验组件挂件、主要优点及安全保护体系等均与“DGJ-2型电工技术实验装置”基本一样，不同的是“DGJ-3型”是在“DGJ-2型”基础上加宽尺寸，比“DGJ-2型”能多挂一个小挂箱。</p> <p> 本装置配置的功能具体如下：</p> <p> <strong>一、DGJ3-01电源仪器控制屏</strong></p> <ol> <li> <strong>主控功能板</strong></li> </ol> <p> 主控功能板配置的具体功能（包括可选功能）与“DGJ-2型”中主控功能板完全一样。</p> <ol> <li value="2"> <strong>信号源功能板</strong></li> </ol> <p> 配置的具体功能（含可选功能）与“DGJ-2型”中的完全一样。</p> <ol> <li value="3"> <strong>仪表、受控源功能板</strong></li> </ol> <p> 配置带镜面指针式精密交流电压表、带镜面指针式精密交流电流表、数字式直流电压表、数字式直流毫安表及两路受控源（CCVS、VCCS）均与“DGJ-2型”中完全一样。</p> <p> 另外增加了功能块（可选），装“两路受控源（VCVS、CCCS）”，或者装“定时器兼报警记录仪”，或者装“数字集成电路测试仪”，或者装“回转器、负阻抗变换器”等。</p> <ol> <li value="4"> <strong>控制屏挂置挂件的具体方法</strong></li> </ol> <p> 控制屏右边设有一个88.8×48.5cm<sup>2</sup>的大凹槽，能容纳两个大挂箱和两个小挂箱，凹槽的上、下边各设有8个螺柱，易于装卸。</p> <p> <strong>二、DGJ3-02实验桌</strong></p> <p> 外型、结构等均与“DGJ-2型”中实验桌一样。外表美观协调、配置功能合理，使用方便。</p> <p> <strong>三、订购指南</strong></p> <p> 本装置的电源仪器控制屏、实验桌作为本装置的必选配置，要开设哪门课的实验，只要花少量投资购买相应的实验挂箱即可。根据实验功能大致可分成“TH-TD3型通用电工实验装置”、“TH-DD3型电工电子实验装置”、“TH-DT3型电工电子电力拖动实验装置”三种型号。</p>
