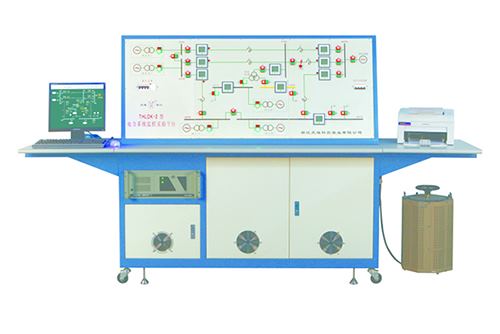

电力系统监控实验平台（网络型）
一、概 述
“电力系统监控实验平台”是根据实验教学的要求，并结合工业实际应用和发展而研发的综合型实验平台。它能实现数据的集中监控和设备的自动控制。本装置具有结构灵活多变、功能强大、运行可靠和维护方便的特点。
用户配置模式由1台“THLDK-2型电力系统监控实验平台”和N(N≥2)台“THLZD-2型电力系统综合自动化实验平台”可构成“N+1”电力系统，该系统的实验内容基本覆盖了电气工程及其相关专业本科生的专业课程，如“电力系统自动化”、“电力系统分析基础”、“电力稳暂态分析”等的教学内容，能结合生产实际应用和发展。在学生进行毕业设计和课程设计时，以真实直观的实验教学形式对学生进行技能训练，有利于提高学生的动手能力，加深学生对理论知识的理解。此外，本实验平台也可供研究生作课题开发，还可供电力系统技术人员作培训基地。注：“THLZD-2型电力系统综合自动化实验平台”用户需另配。
另外，“N+1”系统的通信网络拓扑采用C/S结构，可支持10台客户机（或称从站）访问管理服务器（或称主站），实现了多用户共享监控权的功能。此功能极大地方便了实验教学，提高了实验效率，方便实验室管理；同时也提高了实验室建设的水平和档次。该技术为“天煌教仪”在国内率先独家推出！
二、特 点
与国内同类产品相比，“THLDK-2型电力系统监控实验平台”主要具有以下独特之处：
1.开放性：监控软件是以力控网络版组态软件为开发平台，用户可进行二次开发
2.共享性：用户可共享监控权，客户机（或称从站）10台，具体体现在以下方面
同步显示各发电厂的运行状态
同步显示各开关站的电量参数
多机监视各断路器的位置，保护动作出口状态
存储和打印电力网络的电量参数
同步监视电力网络的潮流分布
进行复杂电力系统的潮流计算
保存历史数据，绘制历史曲线
具有“四遥”功能
3.模型化：设置了多种典型网络结构，为潮流分析提供样例
4.专业化：以电力现场实际运行的系统模式为蓝本，结合教材，突出专业特点
三、技术性能
输入电源：三相四线 380V±10% 50Hz
容 量：20kVA
面板尺寸：1900mm×800mm（倾斜度40°）
台体尺寸：1900mm×800mm×1400mm
标准RS-485通讯接口；MODBUS通讯协议
仪表测量精度：电流/电压：±0.2%；有功：±0.5%；无功：±1%
四、实验项目
（一）原动机的起动与运转
调速装置操作原理实验
调速装置及原动机控制运转
（二）发电机机电特性实验
发电机的空载特性曲线测试
发电机的短路特性曲线测试
发电机外特性及调整特性实验
发电机零功率因数负载特性实验
（三）同步发电机励磁控制实验
微机励磁装置基本操作实验
不同α角（控制角）励磁电压波形观测实验
同步发电机起励实验
控制方式及其相互切换实验
逆变灭磁和跳灭磁开关灭磁实验
伏赫限制实验
欠励限制实验
同步发电机强励实验
调差特性实验
过励限制实验
（四）准同期并列运行
微机准同期装置基本操作实验
自动准同期条件测试
线性整步电压形成（相敏环节）测试
导前时间整定及测量方法
压差、频差和相差闭锁与整定
手动准同期并网实验
半自动准同期并网实验
自动准同期并网实验
（五）单机----无穷大系统稳定运行方式实验
单回路稳态对称运行实验
双回路和单回路的稳态对称运行比较实验
单回路稳态非全相运行实验
（六）单机带负荷实验
独立系统的特性实验
投、切不同负荷的实验
甩负荷实验
（七）电力系统功率特性（功角）和功率极限（静态稳定性）实验
无调节励磁时，功率特性和功率极限的测定
手动调节励磁时，功率特性和功率极限的测定
微机自并励时，功率特性和功率极限的测定
微机他励时，功率特性和功率极限的测定
单回路、双回路输送功率与功角关系实验
提高电力系统静态稳定性实验
（八）电力系统暂态稳定性实验
短路类型对电力系统暂态稳定性的影响实验
故障切除时间对暂态稳定的影响实验
有无强励磁对暂态稳定性影响试验
线路重合闸及其对系统暂态稳定性影响的实验
同步发电机异步运行和再同步实验
提高电力系统暂态稳定性的措施
（九）电力系统运行实验
发电机启动和调整实验
电力系统运行方式实验
电力系统负荷调整实验
（十）电力系统分析实验
电力系统潮流计算分析实验
电力系统故障计算分析实验
切机、切负荷等稳定实验
（十一）电力系统调度自动化实验
电力系统实时监控
电力网的电压和功率分布实验
电力系统有功功率调整实验
电力系统无功功率调整实验
电网运行方式变化
电力系统调度运行实验
遥控、遥测、遥信、遥调四遥实验
