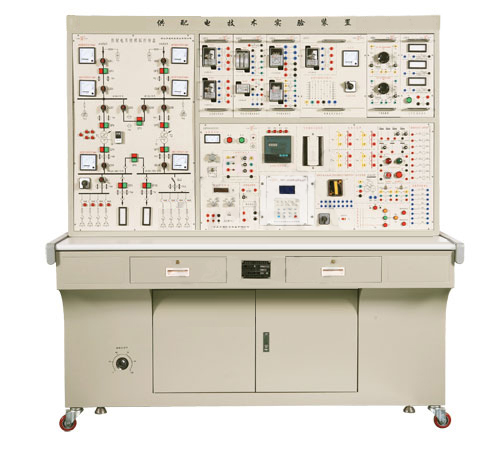

供配电技术实验装置
一、概 述
“供配电技术实验装置”是针对国内高等院校电气自动化专业及相关专业的《供配电技术》、《工厂供电》等课程实验教学而设计的，它结合了工厂供配电技术的工业现状及发展趋势，采用微机型自动无功补偿装置和微机备自投装置等新一代的供配电自动装置，并体现了PLC在供配电行业的应用。装置实验内容丰富、结构紧凑，在一个实验平台上能够完成供配电系统继电保护、二次回路，自动装置、倒闸操作等多方面的实验内容。
二、技术性能
输入电压：三相五线制380V±10% 50Hz
工作环境：环境温度-5℃～+40℃ 相对湿度＜85%（25℃） 海拔＜4000m
装置容量：＜6kVA
三、实验项目
典型电流继电器的特性实验
典型电压继电器的特性实验
典型时间继电器的特性实验
典型中间继电器的特性实验
信号继电器的特性实验
断路器的控制和信号回路实验
6～35kV系统的绝缘监视装置电路实验
6～10kV线路过电流保护实验
两段式线路过电流保护实验
供配电系统一次重合闸实验
线路过电流保护与自动重合闸综合实验
线路过电流保护与自动重合闸后加速综合实验
供配电所送电和停电操作实验
一路进线供电转两路供电的倒闸操作
分段单母运行状态切换的倒闸操作
母线从运行状态转检修的倒闸操作
母线从检修状态转运行的倒闸操作
变压器从运行状态转检修的倒闸操作
变压器从检修状转运行的倒闸操作
变压器从运行状态转冷备用的倒闸操作
变压器从运行状态转热备用的倒闸操作
变压器从冷备用状态转运行的倒闸操作
变压器从热备用状态转运行的倒闸操作
微机备自投实验（明备用，暗备用）
电力变压器的有载调压实验
手动功率因数补偿实验
自动功率因数补偿实验
