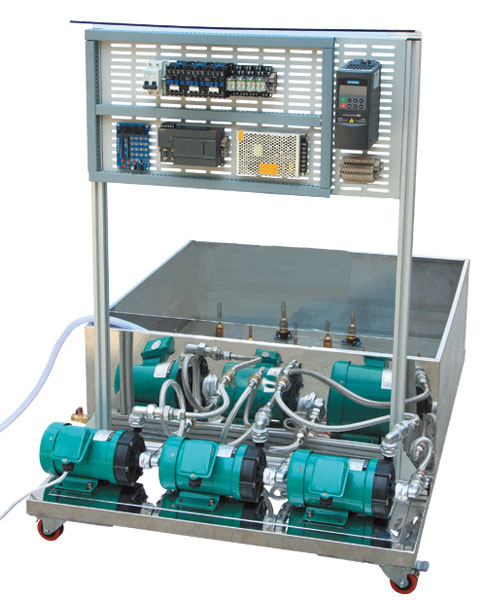

音乐喷泉控制实训模型
音乐喷泉控制实训模型采用不锈钢制作，安装3组喷嘴，由3台水泵分别控制，模型采用PLC控制。音乐播放时通过音频转换模块将音频信号转换成模拟信号，送给变频器，控制变频器的输出频率，达到控制喷水量的目的。音频信号同时以8位开关量的形式传送给PLC，PLC可以根据此信号以多段速度的方式控制变频器运行，可以实现更多的喷泉效果。模型配有3台水泵，在PLC的控制下，可以同时喷水，也可以单台或两台喷水，方便灵活。模型上安装有2组彩灯，可以在喷水时闪亮，达到渲染气氛的效果。该系统外观精美，结构紧凑，可完成《可编程控制器技术及其应用》、《变频调速技术》等课程的相关教学实训。注：PLC及变频器用户自配（主机需配继电器输出类型主机和模拟量模块，数字量输入11点/数字量输出7点/，模拟量输出１点）。
