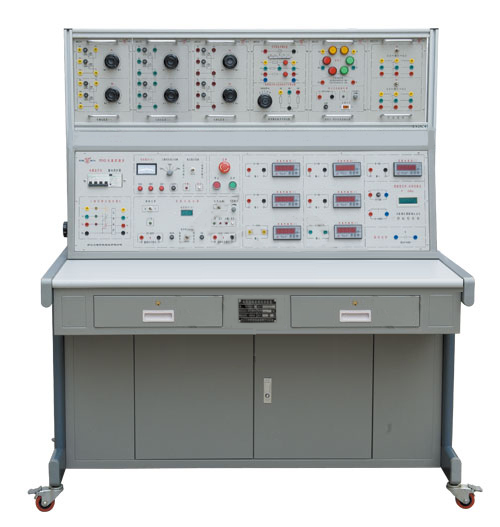

电机结构原理实训装置
一、概 述
“电机结构原理实训装置”是针对各职业院校开设的《电机学》、《电机及电力拖动》、《电机设计学》等课程，并结合《职业技能鉴定培训教材维修电工》相关内容而研制的。该装置采用模块式的实训教学模式，真实而直观地展示了电机的内部构造，电机中的每个部件一目了然，通过使用能培养电机维修专业实践技能和培养电机设计及改造、电机安装等方面的技能应用型人才。可作为电机初级、中级、高级维修技能考核鉴定设备。
二、装置特点
整套性强
电控器仪表、专用电源、电机组件、实训组件及实训专用导线等均配套齐全；配套件的性能、规格等紧密结合实训的需要进行配置。
科学性强
为了让学员容易理解电机的结构和原理,所有电机均采用模块化构建，能够真实地反映电机自身的特性. 组件面板示意图连线清晰分明，任务明确，操作及维护方便。
开放性强
该实训装置带有电压型和电流型漏电保护功能，采用高可靠手枪插式连接导线，增强安全可靠性确保实训者的安全。
三、技术性能
输入电源：三相四线～380V±10% 50Hz
工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
装置容量：＜1.5kVA
装置尺寸： 1330mm×725mm×1561mm
四、实训装置的基本配置及功能
实训装置由控制屏、实训桌、交直流电源、测量仪表组件、变压器模块、发电机模块、电动机模块、负载组件、电机控制功能模块实训组件、实训导线及配件等组成。
四位半数字特斯拉计：测量范围为0.1mT～2000mT、分辨率为0.1mT、测量精度为±1%、显示方式为四位半LED显示。
五、实训项目
（一）电磁实训
左右手定则演示
安培定则演示
楞次定律演示
手摇交直流发电机演示
三相鼠笼式异步电动机演示模型
直流电动机演示模型
（二）变压器原理实训
1.单相变压器
变压器重绕数据的记录与计算
变压器绕组的拆除
变压器绕组的绕制
变压器的组装
绝缘电阻的测试
直流电阻的测试
变压器变比的测试
空载试验
短路试验
同名端的判别
2. 三相变压器
变压器重绕数据的记录与计算
变压器绕组的拆除
变压器绕组的绕制
变压器的组装
绝缘电阻的测试
直流电阻的测试
变压器变比的测试
首末端与同名端的判别
3.自耦变压器
（三）电动机实训
直流电动机的认识
测定直流他励电动机的工作特性和机械特性
测定直流他励电动机的调速特性
直流串励电动机
交流电动机的认识
测定三相鼠笼式异步电动机的参数和工作特性
单相电容起动异步电动机
测定三相线绕式异步电动机的机械特性
永磁式直流电动机
（四）发电机实训
测定直流并励发电机的特性
三相同步发电机的运行特性
三相同步发电机的并网运行 永磁式直流发电机
