一、概 述
“网络型中央空调电气实训智能考核装置”配置一套真实的中央空调控制电路作为考核平台，使用于制冷专业高级工、技师、高级技师考核鉴定及操作实训。电路安装在标准的工业控制柜中，为实训考核创造一个较真实的工程环境。
该装置也适合高等职业院校、中等职业学校及本科院校的机电技术应用、电气运行与控制、电气技术应用、制冷空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化及机电一体化》、《制冷空调自动化》、《空气调节技术与运用》等课程的教学与实训。
二、装置特点
装置直观展示了中央空调电路控制工作原理，便于教学演示讲解及学生对课本知识的理解掌握。配置的交流电压表、交流电流表及相应的信号指示灯，使整个中央空调系统的实时工作状态一目了然；印有中央空调电气控制系统原理图，并设有相应测试点。
装置设有故障模拟功能，提供故障对象的测试点，可开设应用性的实训项目，有较强的实训性。有利于学生将理论应用于实际，并培养学生实际操作动手能力；有利于开展技能鉴定、考核工作。
设有电流型漏电保护装置；
配有网络化智能考核系统，使老师可以方便、公平的地对学生进行考核，减轻教师的教学压力。
三、技术参数
电源：三相五线～380V±10% 50Hz
*大输入总功率：1.8kW
额定电流：7A
漏电动作电流：≤30mA
安全保护措施：具有过压、过流、过载、漏电、接地四种保护措施。符合国家相关标准
四、系统组成

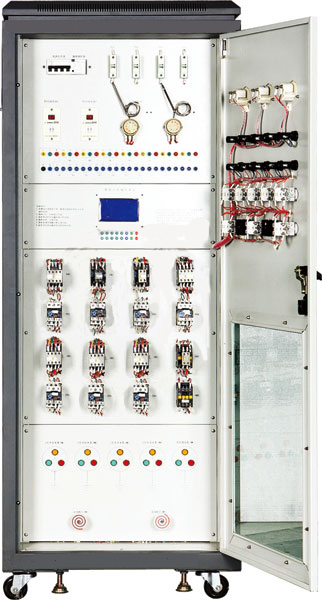

1.中央空调配电柜
内安装中央空调控制考核电路板，并可控制中央空调的模拟运行及显示运行状态
2.考核系统
该实训考核装置具有智能化、网络化的考核系统，每台装置上配有240×128点阵蓝底背光液晶显示屏及PVC轻触键盘，实训考核功能强大；在实训室管理、考核管理及信息管理方面更加科学；在配置上可灵活选择（智能化或网络化）。
智能化考核系统：可通过键盘或教师机进行故障设置，学生在实训台的电路上进行故障检测，并通过答题器将答案及相关信息传到教师机上，老师在教师机上根据学生上传的信息可对学生的考核结果进行自动评分，并将其保存下来，供以后进行查询或打印。
网络化考核系统：是在智能化的基础上，每台装置上再配一台PC机（学生机），学生可以在PC机的排故界面上输入答案并提交。
学校可根据具体情况来配置合适的考核系统。
五、实训项目
1号压缩机主控继电器KM1与其热保护器FR1之间的连线断路
冷却水塔风机电机热保护器FR3与其电机TM之间的连线断路
冷却水备用泵主控继电器KM5与其热保护器FR5之间的连线断路
制冷系统压力保护继电器断路 (含高低压力保护)
水系统流量保护继电器断路
冷冻水3.5度保护器断路
中间继电器KM8与压缩机启动按钮之间的连线断路
1号压缩机温控器ST1与其压力保护器SP1之间的连线断路
1号压缩机主控继电器KM1线圈与其温控器ST1触点之间的连线断路
2号压缩机延时继电器SJ2线圈与其主控继电器KM2常闭触点之间的连线断路
2号压缩机主控继电器KM2控制线圈断路
1号压缩机供液电磁阀SV1与其主控继电器KM1常开触点之间的连线断路
KM2的常开触点与电源之间的连线断路
冷却水泵停止开关SB1的连接线断路
冷却水主泵主控继电器KM4常开触点的连接线断路
冷却水主泵主控继电器KM4控制线圈断路
冷却水主泵主控继电器KM4常闭触点与冷却水备用泵启动开关SB3之间的连线断路
冷冻水主泵启动开关SB5与冷冻水泵停止开关SB4之间的连线断路
冷冻水主泵主控继电器KM6线圈与冷冻水备用泵主控继电器KM7的常闭触点之间的连线断路
冷冻水主泵主控继电器KM6控制线圈断路
冷冻水备用泵的启动开关SB6与冷冻水备用泵主控继电器KM7的常开触点之间的连线断路
冷冻水备用泵主控继电器KM7的控制线圈与冷冻水主泵主控继电器KM6常闭触点间连线断路
电源零线与控制电路之间的连线断路
1号压缩机压力保护继电器断路
2号压缩机压力保护继电器断路
流量保护继电器断路
保险丝与KM1触点之间的连线断路
1号压缩机过热保护器FR1触点与1号压缩机电机之间的连线断路
1号压缩机主控继电器KM1常闭触点与其延时继电器SJ1的常开触点之间的连线断路
1号压缩机延时继电器SJ1控制线圈与其主控继电器KM1的常开触点之间的连线断路
压缩机运行选择开关与1号压缩机主控继电器KM1的常开触点之间的连线断路
2号供液电磁阀控制线圈与2号压缩机主控继电器KM2的常开触点之间的连线断路
