中央空调工程实训系统(工程型)
一、概 述
随着社会和经济的快速发展，人们的生活方式和思想观念也发生着越来越大的变化，对居住环境的要求也越来越高，二十一世纪人工环境的研究和产业开发无疑将是一个不容忽视的领域。“中央空调工程实训系统”按照职业教育的教学和实训要求研发的产品。适合普通院校、高职院校、职教中心的《制冷技术》、《中央空调工（中级、高级）》、《家用制冷设备原理与维修》、《制冷设备维修工（中级、高级、技师）》等课程的实训教学。培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统技术升级、改造设计、安装、调试、维护、维修等方面的技能应用型人才。
二、特 点
直观性强 系统采用敞开式设计，控制电路及制冷管路系统直接展现出来，器件贴有名称标识，学生可直观认识各种现场元器件及了解整个工作流程。

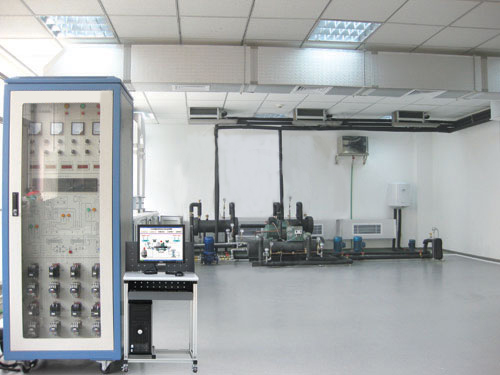

实训性强 整套系统是将生活中常见的水冷式中央空调整套工程设在实训室中，无论大厅和房间都是独立分开，管道从墙边高架过去，大厅风道采用吊顶悬挂，冷水管道的布局走向、保温、测量等一目了然。
安全保护 设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护。
系统完整 系统与实际应用的中央空调控制功能、保护功能、显示功能完全一致，整个实训室就是一个大厅，包含了风道的布局、水系统、冷水机组、冷却塔、控制系统等，大厅的终端和房间的终端分别在不同的房间里，整个系统清晰可见，同时每个终端都可以在独立控制。
三、技术性能
输入电源：三相四线（或三相五线）～380V±10% 50Hz
工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
系统容量：＜8kW
四、系统配置
冷水机组：压缩机、壳管式冷凝器、干式蒸发器、干燥过滤器、储液罐、内平衡热力膨胀阀、加液阀；
水系统：冷却水主泵、冷却水备用泵、冷冻水主泵、冷冻水备用泵、分水器、集水器、膨胀水箱、手阀、单向阀、过滤器、电磁阀、排气阀、冷却塔、冷却风扇；
供暖系统：换热水泵、电加热水器、板式换热器；
监测仪表：指针式压力表、数显温度表、压力传感器、温度传感器、温度调节控制器、指针式电压表、电流表、指针式指示灯；
保护装置：温度保护器、高低压力控制器、水流开关、缺相保护器、过流保护器、三相漏电断路器；
终端设备：2个暗装卧式风机盘管（或明装卧式风机盘管）、电动阀；
电气控制：电控柜、电源控制器、可编程控制器、温度采集器、交流接触器、开关按钮。
五、实训项目
中央空调的常用器件和系统组成
中央空调的工作流程和工作原理
中央空调的系统运行和维护工作
中央空调的控制流程和控制原理
可编程控制器的编程、调试和应用
数据采集的实现方法和实际应用
闭环反馈控制的实现方法和实际应用
计算机组态监控的实现方法和实际应用
计算机远程控制的实现方法和实际应用
