序号 |
名称 |
主要元件或型号、规格 |
数量 |
备注 |
|
|

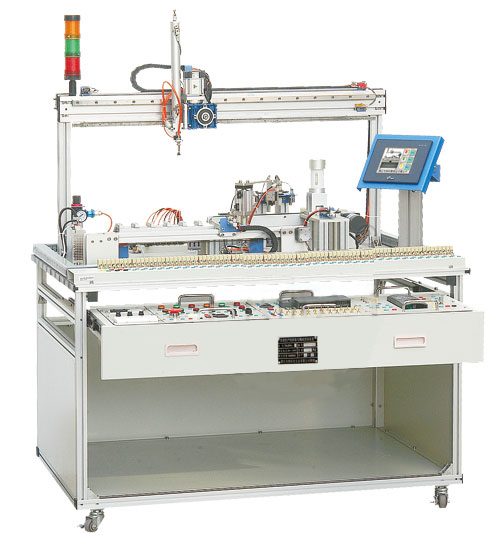

工作实训台 |
1200mm×800mm×800mm |
1台 |
|
|
|
PLC实训模块 |
|
1件 |
三种品牌选配 |
|
|
变频器实训模块 |
|
1件 |
三种品牌选配 |
|
|
触摸屏 |
5.7英寸 工业彩色触摸屏 |
1件 |
|
|
|
电源模块 |
三相电源总开关（带漏电和短路保护）1个，熔断器3只，单相电源插座2个，安全插座5个 |
1件 |
|
|
|
按钮模块 |
开关电源24V/6A、急停按钮1只，转换开关2只，蜂鸣器1只，复位按钮黄、绿、红各1只，自锁按钮黄、绿、红各1只，24V指示灯黄、绿、红各2只 |
1件 |
|
|
|
上料单元 |
光电传感器1只、单杆气缸1只、调速阀2只、磁性开关2只、单控电磁阀1只、物料库1只、尼龙推块1块、物料档块1块、气缸支架1个 |
1件 |
|
|
|
皮带输送检测单元 |
三相交流减速电机（AC380V，输出转速50r/min）1台，传输带960×58×2mm 1条、电容传感器1只、电感传感器1只、颜色传感器1只、旋转编码器1只、滚轮2只、皮带安装架1套 |
1件 |
|
|
|
气动机械手搬运单元 |
薄型气缸1只、回转气缸1只、气动手爪1只、磁性开关5只、单控电磁阀3只、调速阀6只、手臂底座1只 |
1件 |
|
|
|
物料传送仓储单元 |
同步带1根、同步轮2只、步进电机1只、驱动器1只、平面货架1只、平面送货台1只、行程开关2只、磁性开关2只、单控电磁阀1只、推动气缸1只，调试阀2只 |
1件 |
|
|
|
物料返回单元 |
伺服电机及驱动器各1只、齿条1根、齿轮1个、蜗轮蜗杆1个、双轴气缸1个、真空发生器及真空吸盘各1个 |
1件 |
|
|
|
触摸屏 |
5.7英寸STN64K 彩色触摸屏 |
1件 |
|
|
|
接线端子排 |
接线端子和安全插座 |
1套 |
|
|
|
物料 |
金属（铁、铝）各6个，尼龙6个 |
18个 |
|
|
|
安全插线 |
|
1套 |
|
|
|
气管 |
Ф4/Ф6若干 |
1套 |
|
|
|
PLC编程电缆 |
|
1条 |
|
|
|
PLC编程软件 |
|
1套 |
DEMO |
|
|
配套工具 |
工具：中、小号十字螺丝刀，钟表螺丝刀，剥线钳，尖嘴钳，剪刀，电烙铁，镊子，活动扳手，内六角扳手（8把） |
1套 |
|
|
|
产品配套光盘 |
（使用手册、程序等） |
1套 |
|
|
|
挂线架 |
TH-JD20 |
1个 |
|
|
|
电脑推车 |
TH-JD21 |
1台 |
|
|
|
计算机 |
品牌机 |
1台 |
用户自配 |
|
|
空气压缩机 |
0.6～0.8MPa |
1台 |
|
