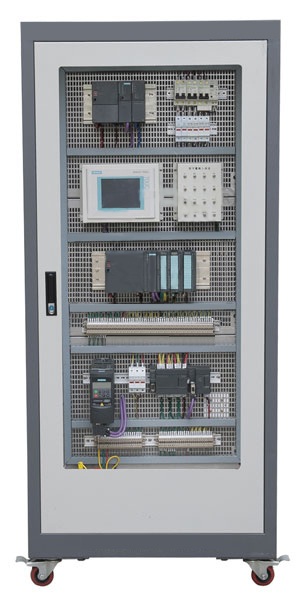

工业自动化通讯网络实训柜(网孔板)
一、产品概述
“工业自动化通讯网络实训柜(网孔板)”依据目前工业网络结构的现状，将现代企业中的“现场控制层”、“过程监控层”、“企业管理层”三个网络层次展现在学生面前，控制柜内部为网孔板结构，培养学生从元器件装配、接线到调试等全方位操作技能，提高实际动手能力，用户同时还可在原来的基础上根据需要灵活增减模块，通过上述实训使得学生对网络层次结构有更深的理解，培养学生组合应用及创新能力。
工业自动化通讯网络实训柜(网孔板)还具有挂接其它外围设备的能力，如工业全数字直流调速系统实训柜、工业全数字交流调速系统实训柜、实物模型对象等，真正实现通讯网络的功能，具有结构合理、功能完善、可靠性好、性价比高的优点。
二、系统特点
设备采用网孔板结构，培养学生从元器件装配、接线到调试等操作技能，提高实际动手操作能力；
具备扩展功能，作为一个通讯网络，在其工业以太网和PROFIBUS-DP总线上还可以挂接支持该总线协议的第三方设备。
三、技术性能
输入电源：单相三线～220V±10% 50Hz
工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
装置容量：＜1kVA
外形尺寸：80cm×60cm×180cm
四、网络结构图
网络系统结构总图
工业以太网以上的部分属于“企业管理层”，完成的是大量的数据传输和监控工作，上部配两台PC机，一台为工程师站，完成对下层网络硬件设备的配置和底层设备的编程，另一台为操作员站，完成对整个网络设备运行情况的总体监控。
工业以太网和现场总线之间为“过程监控层”，完成的是对现场总线上设备的控制以及数据通讯。|
现场总线以下的为“现场控制层”，完成具体的现场操作的功能。
五、实训柜配置
1.电源控制柜
电源控制柜由柜体及柜门组成，柜壁采用铁质双层亚光密纹喷塑结构，双柜门设计，前柜门采用玻璃，可以随时清楚的观察到内部设备的状态，柜内采用网孔板，便于用户装配、接线、调试实操及根据授课需要增减模块，在柜体两侧设有PROFIBUS-DP、以太网通讯口便于外扩，同时还设有单相三极220V电源插座，可以给计算机提供电源。
2.S7-300PLC
主机(CPU315-2DP)一台：128k的RAM，带现场总线(PROFIBUS-DP)以及MPI通讯接口；
通讯模块(CP343-1)一个：用于SIMATIC S7-300连接工业以太网。
3.S7-200PLC
主机(CPU224)一台： 8k的用户程序区，5k的数据储存区，本身集成14个数字量输入/10个数字量输入，可以支持PPI、MPI等通讯协议。
通讯模块(EM277)一个：用于SIMATIC S7-200连接到现场总线(PROFIBUS-DP)。
4.触摸屏
西门子SIMATIC TP170A一块，显示尺寸为5.7寸，黑白、分辩率（象素）为320×240，256kbyte存储器，支持RS232 、RS485及PROFIBUS-DP通讯方式。
5.分布式I/O
选用门子ET200M系列，包括以下模块：
PROFIBUS-DP 接口模块(IM153)一个：用于将ET200M连接到PROFIBUS-DP网络中；
数字量输入/输出(SM323)一个：16路数字量输入/输出；
模拟量输入(SM331)一个：8路×12位模拟量输入；
模拟量输出(SM332)一个：4路×12位模拟量输出。
6.交流变频器
设有西门子的MICROMASTER 420通用变频器一个，安装PROFIBUS-DP通讯模块及基本操作面板，供总线通讯及参数设置使用。
7.电机：0.37kW的三相鼠笼式异步电机一台，作为变频器驱动的负载。
8.通讯网卡
西门子CP5611一块：用于工控机连接到PROFIBUS 和SIMATIC S7 的MPI，支持PROFIBUS 主站和从站、PG/OP、S7通讯。
9.豪华型电脑桌 两张
10.计算机(须用户自备)
要组建建C/S（客户机/服务器）系统，至少需要2台计算机，一台为工程师站，安装STEP 7等软件，主要完成的是对下层网络硬件设备的配置和底层设备的编程(包括PLC等)；另一台PC机称为操作员站，机器上安装WinCC等组态软件，主要完成对整个网络设备运行情况的总体监控。如果整个网络只用工程师站来完成编程和监控工作，则需要1台计算机即可。
硬件配置：基本配置要求P4 3.0G以上，内存至少为512M
操作系统：1.服务器：Windows2000+SP4(服务器版)
2.客户机：Windows2000+SP4(专业版)或Windows XP(专业版)+SP2
六、实训项目
工业通讯网络系统组装
西门子S7-200可编程控制器编程
西门子S7-300可编程控制器编程
交流变频器操作
触摸屏编程
WinCC工控组态软件编程
分布式I/O控制
变频器的控制
主从数据交换
