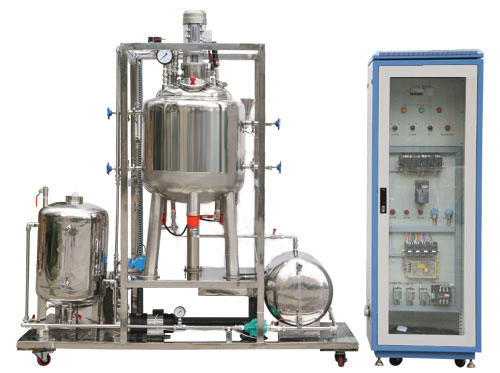

反应釜操作实训装置(工程型)
反应釜操作实训装置(工程型)可作为《化工基础》、《化工设备基础》、《化学反应工程》、《化工仪表及自动化》、《检测技术与仪表》及《化工过程控制系统》等课程的实训操作设备，可适用于各职业院校相关专业实训教学。
一、装置特点
整机主要采用不锈钢框架，配有现场仪表控制台（DCS控制选配），造型美观大方
完善的安全保护体系，动力设备设有漏电保护装置
配备了完善的就地指示仪表和压力信号远传测量设备
采用集散型控制系统（DCS）
二、技术指标
输入电源：三相四线～380V±10% 50Hz
工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
装置容量：＜5kVA
安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
三、装置组成
本反应釜采用间歇反应工作方式，由一台蒸馏搅拌反应釜、空气压缩机等组成。以反应釜为主体，配备了投料、出料、热媒加热、计算机控制系统等，形成了一套完整的流程。其中介质流量和温度采用PID自动控制。
四、实训内容
仪表的认识及使用
(1)PLC的认识及使用
(2)变频器的认识及使用
反应釜的结构及工作原理
反应釜的加压、减压操作
反应釜的进、出料操作
反应釜的检修、安全管理及运行
温度、压力、液位的测量及控制
DCS的安装、柜内布置及接线（选配）
DCS的组态软件的使用与现场组态（选配）
