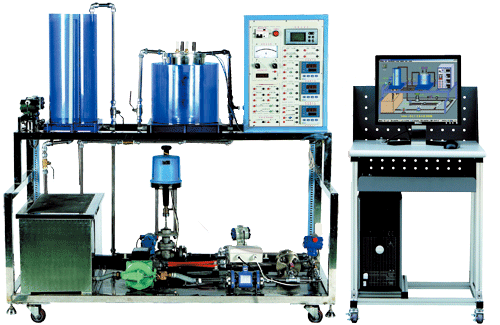

化工自动化仪表实训平台
一、产品概述
化工自动化仪表实训平台装置可作为《流体力学》、《管道工程设计》、《管道运输故障诊断》、《化工原理》、《化工传递过程》、《化工仪表及自动化》及《检测技术与仪表》等课程的实训操作设备，可适用于各职业院校的相关专业实训教学。本方案的实施载体是一套化工系统中*基础、*常用的经典水流体输送系统。
二、装置特点
装置主体结构件采用不锈钢材质，所有不锈钢设备均进行不锈钢精细抛光处理
整体系统易于拆装组合，便于学生动手操作
设备安装时，要考虑好管道的安装高度、设备的整体结构把握等问题
可作为化工机械维修工技能考核设备
三、技术特性
操作压力：0.3MPa
操作温度：常温
流体流量：0～3m3/h
装置外形尺寸：2000mm×800mm×1600mm
四、装置组成
本装置由经典的水流体输送回路构成，主要包含压力、温度、液位、流量及功率等测量系统。在实训过程中，可以考察学生对该化工流程和管道系统的识图、搭建、开车、试运行及检修等过程，从而使学生学会化工系统的安装与运行，锻炼了他们的识图、管道的拆装及与连接件的搭配、基本检测器的连线、仪表参数的整定等能力，同时也可以考察学生全面分析系统、辨别正误、动手操作及团队协作等能力。
五、实训项目
识别阀门的种类，掌握其作用及用途等
进行离心泵的结构认识，开、停车操作等
进行管道、管件的规格型号的识别
练习使用安装工具
进行管路的安装、拆除等
进行管路的日常维护和异常现象的处理
进行离心泵特性测试
六、软件介绍
MCGS工控组态软件
能够对设定值、输出值、P、I、D及各类可写参数进行操作，还可修改程序算法，观看动态变化棒图显示、测量值实时曲线、历史曲线、数据报表等
盘古上位机监控软件及OPC服务器软件
通过盘古上位机监控软件，可实现四通道检测数据实时曲线的绘制，另通过OPC服务器软件可直接挂接到MCGS组态软件OPC服务器上，可直接将本无纸记录仪通道数据在组态软件中组态开发。
