| 编号 | 名称 | 规格 功能 | 单位 | 数量 | 配备要求 | |||||||
| 必修 | 选修1 | 选修2 | 选修3 | 选修4 | 选修5 | 选修6 | 选修7 | |||||
| 0 | 通用 | |||||||||||
| 00 | 视听 | |||||||||||
| 00001 | 书写投影器 | 250mm×250mm | 台 | 1 | * | |||||||
| 00005 | 视频展示台 | ≥85万像素，≥600TV线 | 台 | 1 | * | |||||||
| 00006 | 投影机 | 光通量≥3000lm，分辨率≥1024×786 | 台 | 1 | * | |||||||
| 00007 | 银幕 | 120寸。幕布具有防火、防霉、无异味、幕面平整，不变色、不变形、可清洗 | 幅 | 1 | * | |||||||
| 00008 | 彩色电视机 | CRT或背投或平板 | 台 | 1 | * | |||||||
| 00011 | 照相机 | 数码型，≥1000万像素，2G | 台 | 1 | √ | |||||||
| 00013 | 摄像机 | 数码型，≥200万像素，硬盘或闪存存储 | 台 | 1 | √ | |||||||
| 00016 | 话筒 | 领夹式无线话筒 | 个 | 1 | * | |||||||

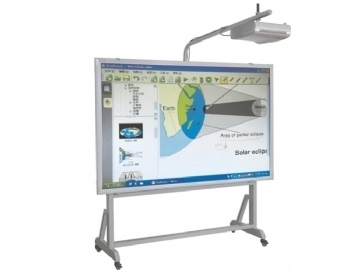

| 00023 | 交互式电子白板 | TH-9087D型,可进行鼠标单击、双击操作，左右键切换；支持铅笔、毛笔、钢笔等笔的书写模式，笔画颜色、粗细可调；具有板擦功能，板擦大小可调；可对页面进行自由移动、局部放大、局部缩小操作；可对屏幕操作和板书内容进行录制、回放；支持文本文件、图片文件、音视频文件的插入 | 套 | 1 | * | |||||||
| 01 | 计算机 | |||||||||||
| 01001 | 计算机 | 知名品牌，主流配置 | 台 | 1～6 | √ | |||||||
| 02 | 一般 | |||||||||||
| 02002 | 打孔器 | 四件 | 套 | 1 | √ | |||||||
| 02040 | 生物显微镜 | ≥640倍 | 台 | 8 | √ | |||||||
| 02080 | 高压灭菌锅 | 手提式，18L | 只 | 1 | √ | |||||||
| 02087 | 恒温培养箱 | 室温+5℃～60℃，±1℃ | 只 | 1 | √ | |||||||
| 02089 | 超净工作台 | 100级，垂直送风，送风风速：O.3m/s～0.6m/s可调，不锈钢台面，带紫外线灯安全防护装置 | 张 | 1 | * | |||||||
| 02098 | 超声波清洗机 | 70W,40KHz | 台 | 1～2 | √ | |||||||
| 02131 | 冰柜 | 冷藏冷冻两室分开,100L | 台 | 1 | √ | |||||||
| 02132 | 食品烤箱 | 双层 | 只 | 1 | √ | |||||||
| 02133 | 自动果菜榨汁机 | 2档以上转速调节 | 台 | 1 | √ | |||||||
| 02136 | 电熨斗 | 电热式 | 只 | 2 | √ | |||||||
| 03 | 支架 | |||||||||||
| 03017 | G形夹 | 75mm | 把 | 25 | √ | |||||||
| 03018 | 紧固夹 | 把 | 25 | √ | ||||||||
| 04 | 电源 | |||||||||||
| 04003 | 高中学生电源 | TH1202-2型，交流：2V～16V/3A，每2V一档；直流稳压：2V～16V/2A，每2V一档；过载、短路时自动保护并声光告警 | 台 | 13 | √ | |||||||
| 04007 | 蓄电池 | 6V，15Ah，阀控式 | 台 | 1 | √ | |||||||
| 04014 | 教学用铅酸蓄电池充电器 | 组合式 | 台 | 1 | √ | |||||||
| 1 | 测量 | |||||||||||
| 10 | 长度 | |||||||||||
| 10004 | 钢直尺 | 150mm | 把 | 13～25 | √ | |||||||
| 10005 | 钢卷尺 | 5m | 把 | 2 | √ | |||||||
| 10005 | 钢卷尺 | 2m | 把 | 13～25 | √ | |||||||
| 10010 | 游标卡尺 | 150mm，0.02mm | 把 | 13～25 | √ | |||||||
| 10011 | 外径千分尺 | 25mm～50mm，0.01mm | 把 | 1 | √ | |||||||
| 10011 | 外径千分尺 | 0mm～25mm，0.01mm | 把 | 1 | √ | |||||||
| 11 | 质量 | |||||||||||
| 11003 | 托盘天平 | 500g，0.5g | 只 | 1 | √ | |||||||
| 11010 | 电子天平 | TH-1002型，背光液晶显示，100g，0.01g | 台 | 1 | √ | |||||||
| 11010 | 电子天平 | TH-10001型，背光液晶显示，1000g，0.1g | 台 | 1 | √ | |||||||
| 11021 | 金属钩码 | 50g×4，200g×4 | 套 | 8 | √ | |||||||
| 11024 | 电子称 | 5000g，2g | 台 | 8 | √ | |||||||
| 13 | 温度 | |||||||||||
| 13001 | 温度计 | 红液，0℃～100℃ | 支 | 6～8 | √ | |||||||
| 13001 | 温度计 | 水银，0℃～200℃ | 支 | 2 | √ | |||||||
| 15 | 电 | |||||||||||
| 15011 | 多用电表 | 数字式，4-1/2位,可测电压、电流、电阻、电容等 | 只 | 13 | √ | |||||||
| 15020 | 教学示波器 | 频带宽度：5MHz，偏转因数≤20mVpp/格；校准信号：100mVpp、1kHz；示波管尺寸13厘米；有消隐电路 | 台 | 1 | √ | |||||||
| 15022 | 学生示波器 | 频带宽度：2MHz，偏转因数50mVpp/格±10%，扫描范围：10Hz～100kHz，示波管尺寸8厘米 | 台 | 13 | * | |||||||
| 16 | 其它 | |||||||||||
| 16004 | 湿度计 | 指针式 | 只 | 1 | √ | |||||||
| 16045 | 照度计 | 外形尺寸：116mm×70mm×29mm 采用三位半液晶显示，显示*大读数为1999；测量范围：1Lux～50000Lux，分辨率高达1Lux；具有读值锁定功能，可以随时锁定测量数据，便于采集和记录 | 台 | 1 | √ | |||||||
| 3 | 模型 | |||||||||||
| 35 | 通用技术 | 从编号35001至35012中，各校应至少选4种与教材内容匹配的模型 | ||||||||||
| 35001 | 板凳组件模型 | 三种不同结构板凳模型 | 套 | 1 | * | |||||||
| 35002 | 房屋模型 | 金属材料，可组合、拆卸，并有多种的搭建形式 | 套 | 1 | * | |||||||
| 35003 | 纺车模型 | 木质材质，表面清漆处理，有水平和竖直两种纺锤，可仿真使用，摆放平稳、转动灵活、做工细致。外形高度大于50cm | 台 | 1 | * | |||||||
| 35004 | 桥梁模型 | TH-QLMB型，六种桥梁，有机玻璃材质，底板为优质色板，精致加工成型；含悬梁桥、斜拉索桥、梁架桥、拱架桥、弓形拱桥、悬索桥等六种桥梁模型。 | 套 | 1 | * | |||||||
| 35005 | 塔式起重机模型 | TH-QZJM型，组装套件，金属结构框架，可控制挂钩前进，升降，旋转，可模拟工业用的塔式起重机 | 台 | 1 | * | |||||||
| 35006 | 液压控制系统模型 | TH-YEYA型，采用透明元件，分离结构，可自己动手组装液压回路，了解液压控制系统的基本原理。配有溢流阀、换向四通阀、油缸、液压泵、油箱等 | 台 | 1 | * | |||||||
| 35007 | 硬币分拣流程模型 | TH-YBFJ型 ，采用优质浅蓝色有机玻璃材料，经精加工而成，可对一元、五角、一角三种人民币（硬币）进行自动分拣，其中时序可以颠倒 | 台 | 1 | * | |||||||

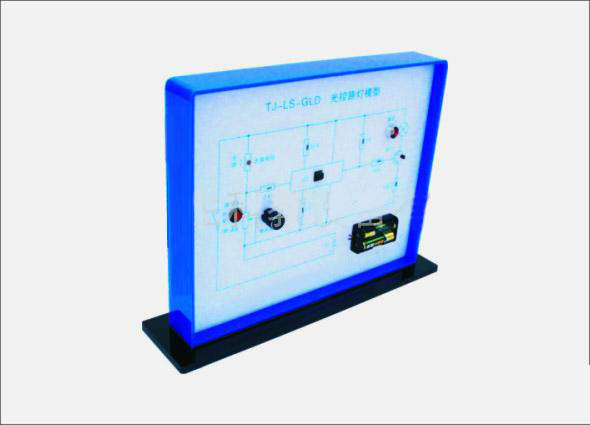

| 35008 | 光控路灯模型 | TH-TGK型，采用铝型材外框，优质铝塑板结构，包含人工控制系统和电子控制系统，由大黑开关、光敏电阻、PCB电子电路、5V继电器、指示等。输入、控制、输出三部分组成。通过了解路灯人工控制和电子技术控制系统的控制过程，得出控制系统的控制流程；分析了解电子控制系统各组成部分的功能 | 套 | 1 | * | √ | ||||||
| 35009 | 红绿灯控制系统模型 |
TH-LDSJ 型 ，规格：415mm×145mm×100mm 铝合金包边实验箱，便携式适配器电源供电，采用双色发光管，演示红、绿、黄灯的运行，分别控制东西和南北两个方向的交通，设有左转弯、右转弯、直行等模拟；并设有斑马线，可模拟人通行。数字显示时间，可自由设置。可模拟演示紧急状态及突发事件时的应对方案、交通禁行等 |
套 | 1 | * | |||||||
| 35010 | 红外发射接收电路模型 | TH-HWSJ 型，铝型材外框，优质铝塑板结构。四路红外控制，可控制多种对象。主要单元有：红外发射单元、红外接收单元、对象单元（含发光管、电机、扬声器）。教学目的：让学生了解遥控系统和基本功能；让学生了解遥控电路的基本组成 | 套 | 1 | * | √ | ||||||
| 35011 | 恒温控制箱模型 |
TH-WDZK型，规格：340mm×200mm×200mm 1. 采用浅蓝色压克力材料折弯而成，分为加热箱和控制箱，中间有有机玻璃隔板隔离，避免温度对控制箱的影响 2. 控制器设有多种控制方式，可手动控制加热，也可传感器检测自动控制，配有发光管指示，可实现开、闭环控制实验。 3. 传感器检测自动控制方式可自由设置温度值，并自动温度控制。 4. 设有数字温度显示，可显示设定温度，当前箱内温度，采用一键切换显示，方便操作。 5. 加热箱的温度严格控制（小于70℃），过温可断电保护，便于安全操作。 |
台 | 1 | * | |||||||
| 35012 | 水塔水位自动控制模型 | TH-JSW型，规格：550mm×220mm×450mm 1. 采用浅蓝色透明有机玻璃材质，螺栓连接，能让学生动手组装、了解水塔的组成结构，工作原理 2. 设有三个水槽，主槽带溢流板，可探究闭环系统的扰动因素 3. 采用气动阀接头，插接水管方便，便于学生动手组装 4. 采用双组直流低压水泵，可以实现独立控制和联动控制 5. 控制器可实现定时控制供水、手动控制供水、传感器检测自动供水 6. 可以模拟水箱水位自动控制过程，具备单传感器、双传感器等多种自动控制方案 | 台 | 1 | * | |||||||
| 35013 | 简易机器人模型 | 可拆卸，带红外遥控装置 | 套 | 1 | * | * | ||||||
| 35014 | 机械传动模型 | TH-CDMX型，采用铝质材料，手摇式，配有圆柱齿轮传动、圆锥齿轮传动、带轮传动、齿轮齿条传动、蜗杆传动等传动模型，整个机构可联动工作。 | 套 | 1 | √ | |||||||
| 35018 | 汽车发动机冷却系统示教板 | 块 | 1 | √ | ||||||||
| 35020 | 汽车发动机润滑系统示教板 | 块 | 1 | √ | ||||||||
| 35021 | 汽车制动系统示教板 | 块 | 1 | √ | ||||||||
| 35022 | 汽车转向系统示教板 | 块 | 1 | √ | ||||||||
| 35023 | 汽车整车模型 | 透明塑制 | 台 | 1 | √ | |||||||
| 5 | 挂图、软件及资料 | |||||||||||
| 595 | 通用技术 | |||||||||||
| 5950 | 教学挂图(图片) | |||||||||||
| 59501 | 技术与设计教学挂图 | 设计室文化12副;操作室文化10副;警示牌8种,雪弗板材质，喷绘写真 | 套 | 1 | * | |||||||
| 59502 | 电子控制技术教学挂图 | 电子控制技术文化共6副，雪弗板材质，喷绘写真 | 套 | 1 | * | |||||||
| 59503 | 建筑及其设计教学挂图 | 经典建筑赏析、建筑的设计等共6副，雪弗板材质，喷绘写真 | 套 | 1 | * | |||||||
| 59504 | 简易机器人教学挂图 | 机器人的应用及发展共6副，雪弗板材质，喷绘写真 | 套 | 1 | * | |||||||
| 59505 | 现代农业技术教学挂图 | 农业的发展及新技术的应用等共6副，雪弗板材质，喷绘写真 | 套 | 1 | * | |||||||
| 59506 | 家政与生活技术教学挂图 | 家庭文化、人际关系、生活常识等共6副，雪弗板材质，喷绘写真 | 套 | 1 | * | |||||||
| 59507 | 服装及其设计教学挂图 | 服装文化与设计探索共6副，雪弗板材质，喷绘写真 | 套 | 1 | * | |||||||
| 59508 | 汽车驾驶与保养教学挂图 | 汽车的发展、道路交通标志等共6副，雪弗板材质，喷绘写真 | 套 | 1 | * | |||||||
| 59509 | 简明技术发展史挂图 | 古代发明与科学技术的发展共6副，雪弗板材质，喷绘写真 | 套 | 1 | * | |||||||
| 5953 | 多媒体教学软件 | |||||||||||
| 59531 | 二维设计教学软件 | 网络版 | 套 | 1 | √ | |||||||
| 59532 | 三维设计教学软件 | 网络版 | 套 | 1 | √ | |||||||
| 59534 | 结构设计教学软件 | 网络版 | 套 | 1 | √ | |||||||
| 59537 | 技术与设计教学指导软件 | 网络版 | 套 | 1 | √ | |||||||
| 6 | 玻璃仪器 | |||||||||||
| 62 | 一般 | |||||||||||
| 62001 | 酒精灯 | 150mL | 个 | 25 | √ | |||||||
| 62006 | 干燥器 | 160mm | 个 | 1 | √ | |||||||
| 62031 | 漏斗 | 60mm | 个 | 30 | √ | |||||||
| 62073 | 滴管 | 塑料材质 | 支 | 50 | √ | |||||||
| 63 | 容器 | |||||||||||
| 63011 | 广口瓶 | 125mL | 个 | 100 | √ | |||||||
| 63011 | 广口瓶 | 250mL | 个 | 100 | √ | |||||||
| 63021 | 细口瓶 | 250mL | 个 | 5 | √ | |||||||
| 63021 | 细口瓶 | 500mL | 个 | 10 | √ | |||||||
| 63041 | 滴瓶 | 30mL | 个 | 50 | √ | |||||||
| 63041 | 滴瓶 | 60mL | 个 | 50 | √ | |||||||
| 64005 | 镊子 | 宽口 | 把 | 13～25 | √ | |||||||
| 64005 | 镊子 | 弯头 | 把 | 13～25 | √ | |||||||
| 64 | 材料和配套用品 | |||||||||||
| 64084 | 培养皿 | φ90mm | 个 | 50 | √ | |||||||
| 8 | 其他实验材料和工具 | |||||||||||
| 80 | 实验材料 | |||||||||||
| 80551 | 升旗定时控制装置设计与制作套件 | 由旗杆、旗帜、电机、皮带轮、限位开关、控制电路等组件构成，可以根据学生需要自行设旗杆的高度，电机转速等 | 套 | 8 | * | |||||||
| 80552 | 光敏报警电路套件 | 散装套件，学生自己动手焊接 | 套 | 8 | * | * | ||||||
| 80553 | 遥控小车设计与制作套件 | 可设计组装红外遥控小车，具有前进、后退等功能。包括车身、车轮、电机、电池、遥控接收模块、遥控器等 | 套 | 8 | * | * | ||||||
| 80554 | 晶体三极管开关特性试验套件 | 拼插式结构 | 套 | 8 | * | * | ||||||
| 80555 | 常见控制方式认知及应用套件 | 采用ABS材料，拼接式结构 | 套 | 13～25 | √ | |||||||
| 80556 | 红绿灯控制设计套件 | 采用单片机控制，演示红、绿、黄灯的运行，分别控制东西和南北两个方向的交通，单片机接口开放，可任意定义接口，设计交通 | 套 | 8 | * | * | ||||||
| 80557 | 常见继电器认知与应用套件 | 可组装结构，包括线圈、常开、常闭、公共端连接件、底座等；材质：塑料底座、金属部件；功能：生动直观地演示继电器的结构和动作原理 | 套 | 8 | * | * | ||||||
| 80558 | 电动机械手制作套件 | 采用金属材料精加工而成。有三个自由度，可抓取物品，抬起手臂，左右移动。三个直流减速箱，可单独操控。工作电压：DC6V | 套 | 8 | * | * | ||||||
| 80559 | 台灯散件 | 要突出标准件及可拓展口 | 套 | 8 | * | |||||||
| 80560 | 通用技术实验材料 | 常用金属、塑料、木质等基础材料 | 套 | 12 | * | |||||||
| 80561 | 结构设计套件 | 采用ABS材料，拼接式结构 | 套 | 13～25 | √ | |||||||
| 80562 | 磁敏传感器应用套件 | 由电子元器件、线路板等组成，配合底板模块可演示磁敏传感器的多种用途。 | 套 | 8 | * | |||||||
| 80563 | 力敏传感器应用套件 | 由电子元器件、力敏传感器、托盘、数码显示表等组成。利用低压直流电源供电，通过调试可设计电子称等应用。 | 套 | 8 | * | |||||||
| 80564 | 气敏传感器应用套件 | 由酒精气体传感器、控制电路等组成。通过实验用指示灯的亮灭演示检测酒精气体超标报警的效果。 | 套 | 8 | * | |||||||
| 80565 | 声敏传感器应用套件 | 由声敏传感器、控制电路等组成。可演示声控灯、声控风扇等应用。 | 套 | 8 | * | |||||||
| 80566 | 车辆模型制作流程设计套件 | 拼接式结构，通过搭接车辆模型，了解车辆模型制作的流程。 | 套 | 8 | * | |||||||
| 80567 | 流程设计套件 | 采用ABS材料，拼接式结构 | 套 | 13～25 | √ | |||||||
| 80568 | 系统特性分析套件 | 采用ABS材料，拼接式结构 | 套 | 13～25 | √ | |||||||
| 80569 | 常用电子元器件特性认知套件 | 可了解电阻、电容、二极管、三极管等元件的特性 | 套 | 8 | √ | |||||||
| 80570 | 半导体开关特性认知与应用套件 | 可了解半导体器件的开关特性及应用，直流供电 | 套 | 8 | * | |||||||
| 80571 | 基本数字电路认知/设计套件 | 可了解数字电路的基本元件，并设计简单的应用 | 套 | 8 | √ | |||||||
| 80572 | 恒温控制系统设计套件 | 紧贴教材，运用教材上的电路，了解恒温控制的多种途径 | 套 | 8 | * | |||||||
| 80573 | 单片机简单应用套件 | 单片机接口开放，可自由下载程序，设有多种实际生活应用对象 | 套 | 8 | * | |||||||
| 80574 | 简易机器人制作套件 | 拼接式结构，可实现寻迹、避障、灭火等功能 | 套 | 8 | √ | |||||||
| 81 | 工具 | |||||||||||
| 81001 | 测电笔 | 氖泡式 | 只 | 25 | √ | |||||||
| 81002 | 一字螺丝刀 | 直径3 mm、4.5 mm、6 mm胶柄带磁、各一 | 套 | 13～25 | √ | |||||||
| 81003 | 十字螺丝刀 | 直径3 mm、4.5 mm、6 mm胶柄带磁、各一 | 套 | 13～25 | √ | |||||||
| 81004 | 尖嘴钳 | 150mm | 把 | 13～25 | √ | |||||||
| 81007 | 木锉 | 200mm | 把 | 13 | √ | |||||||
| 81008 | 木工锯 | 中号、齿距2.5mm | 把 | 13 | √ | |||||||
| 81008 | 木工锯 | 小号、齿距2.5mm | 把 | 13 | √ | |||||||
| 81010 | 刨 | 短刨 | 把 | 13 | √ | |||||||
| 81014 | 钢丝钳 | 250mm | 把 | 8 | √ | |||||||
| 81015 | 手锤 | 0.11kg | 把 | 8 | √ | |||||||
| 81018 | 三角锉刀 | 200mm | 把 | 13～25 | √ | |||||||
| 81019 | 什锦锉 | 180mm(10支装) | 套 | 8 | √ | |||||||
| 81020 | 活扳手 | 250mm | 把 | 8 | √ | |||||||
| 81021 | 手剪 | 270mm | 把 | 12 | √ | |||||||
| 81022 | 直角尺 | 200mm×130mm | 把 | 6～8 | √ | |||||||
| 81023 | 高度游标卡尺 | 300mm，0.02mm | 把 | 1～2 | √ | |||||||
| 81024 | 电烙铁 | 内热20W | 把 | 8 | √ | |||||||
| 81024 | 电烙铁 | 外热40W | 把 | 8 | √ | |||||||
| 81025 | 平口钳 | 150mm | 把 | 8 | √ | |||||||
| 81028 | 钻头 | φ2.5mm～φ6mm | 套 | 8 | √ | |||||||
| 81029 | 台虎钳 | 125mm | 台 | 8～16 | √ | |||||||
| 81031 | 砂轮机 | 额定电压：AC220V；额定功率:300W；空载转速：3000r/min；含安全护板 | 台 | 1 | √ | |||||||
| 81032 | 剪刀 | 民用，150mm | 把 | 13～25 | √ | |||||||
| 81033 | 钳工工作台 | THJTJ-1型，规格：1200mm×1200mm×800mm ，四工位。台面采用40mm实木板加工，桌面铺设2mm透明橡胶防护垫，有防护网，桌身采用全钢制结构，立腿采用60mm×40mm方钢，厚度2mm，表面喷塑处理，台面下配有左右对称四个抽屉及工具柜，操作台为双面四工位。提供220V交流电源 | 张 | 4～8 | √ | |||||||
| 81035 | 烙铁架 | 台 | 13～25 | √ | ||||||||
| 81037 | 冲子 | φ2mm～φ20mm | 套 | 5 | √ | |||||||
| 81039 | 丝锥扳手、板牙 | M3、M4、M5、M8，13件盒装 | 套 | 8 | √ | |||||||
| 81302 | 斜口钳 | 230mm×80mm | 把 | 8 | * | √ | √ | |||||
| 81303 | 钢丝锯 | 300mm | 把 | 8 | √ | |||||||
| 81304 | 钢丝刷 | 把 | 8 | √ | ||||||||
| 81308 | 细扁锉 | 细齿，200mm | 把 | 13～25 | √ | |||||||
| 81310 | 羊角锤 | 250mm | 把 | 8 | √ | |||||||
| 81311 | 中扁锉 | 200mm | 把 | 2～4 | √ | |||||||
| 81312 | 中圆锉 | 250mm | 把 | 8 | √ | |||||||
| 81313 | 大半圆锉 | 8寸中齿 | 把 | 8 | √ | |||||||
| 81314 | 大平板锉 | 200mm，有柄 | 把 | 8 | √ | |||||||
| 81315 | 吸锡器 | 只 | 1～5 | √ | ||||||||
| 81316 | 45°角尺 | 把 | 6～8 | √ | ||||||||
| 81317 | 小刷子 | 把 | 13～25 | √ | ||||||||
| 81318 | 标本采集用具 | 标本夹、捕虫网、水网、小铁铲、枝剪等 | 套 | 8 | √ | |||||||
| 81351 | 绘图板 | 3号图板，放A3和A4纸 | 块 | 13～25 | * | |||||||
| 81352 | 丁字尺 | 60cm | 把 | 13～25 | * | |||||||
| 81353 | 刀口直尺 | 125mm | 把 | 6～8 | √ | |||||||
| 81354 | 90°角尺 | 150mm×100mm | 把 | 6～8 | √ | |||||||
| 81355 | 划线规 | 150mm | 把 | 10 | √ | |||||||
| 81357 | 比例尺 | 把 | 6～8 | √ | ||||||||
| 81358 | 直尺 | 300mm | 把 | 13～25 | √ | |||||||
| 81359 | 铸铁平板 | 400mm×400mm | 台 | 1 | √ | |||||||
| 82 | 安全防护用具 | |||||||||||
| 82001 | 工作服 | 件 | 适量 | √ | ||||||||
| 82002 | 护目镜 | 防机械冲击 | 个 | 适量 | √ | |||||||
| 82006 | 手套 | 棉质 | 双 | 适量 | √ | |||||||
| 82010 | 简易急救箱 | 含有红药水、碘酒、药棉、纱布、胶布、创可贴、烫伤药膏等 | 件 | 1 | √ | |||||||
| 85 | 专用工具 | |||||||||||
| 85001 | 激光切割机 | 雕刻面积：900mm×600mm；激光功率：60W；外形尺寸：长×宽×高：1430×950×1065 1430×1010×1620（开盖）；净重： 120kg；总功率：<800W；激光能量控制：1-100%手动和软件控制；雕刻精度： 0.01mm；*小形成文字：1mm×1mm；切割亚克力材料厚度：0-10mm；电 源：AC220V±10% 50Hz；工作温度：0~45℃；相对湿度 ：5~95%；支持图形格式：BMP、JPG、GIF、TIFF、PCX、PLT、AI、TGA、DXF、 DST（绣花软件）等；辅助装置：排风装置、送气装置、强制水冷及保护系统。 | 台 | 1 | * | |||||||
| 85002 | 角向磨光机 | 额定电压:AC220V,频率: 50Hz，功率：600W | 台 | 1 | * | |||||||
| 85005 | 车床工作台 | TH-GZ201型，规格：1200mm×600mm×780mm 台面：采用40mm实木板加工，桌面铺设2mm透明橡胶防护垫；桌身：选用全钢制结构，立腿采用60mm×40mm方钢，厚度2mm，表面喷塑处理。可放较大型台钳、公用机床等，台面下配有左右对称抽屉 | 张 | 1 | √ | |||||||
| 85006 | 电热丝切割器 | 优质亚克立材料，外形尺寸580mm×305mm×340mm，*大功率40W | 台 | 2 | √ | |||||||
| 85007 | 木工操作台 | TH-MG102型，规格：1200mm×600mm×740mm 台面：采用40mm实木板加工，桌面铺设2mm透明橡胶防护垫；桌身：选用全钢制结构，立腿采用60mm×40mm方钢，厚度2mm，表面喷塑处理 | 张 | 2～4 | √ | |||||||
| 85008 | 木工组合机床 | 小型台式，装有自动安全保护装置，可组装成6种不同功能的机床，配备各种刀具等 | 台 | 1 | √ | |||||||
| 85013 | 微型车床 | 技术参数：床身上工件*大回转直径：180mm；*大工件长度：200mm；主轴通孔直径：20mm；主轴转速高速档：100～2500转/分，低速档100～1100转/分；电机输出功率：250W；安全开关，无级调速，四定位刀架，带过载保护 | 套 | 1 | √ | |||||||
| 85014 | 小型钻床 | 技术参数：*大钻孔直径：13mm；主轴*大行程：50mm；主轴中心线至立柱表面距离： 103mm；主轴端至工作台*大距离：220mm；主轴端至底座台面*大距离： 300mm；工作台面尺寸：165mm×162mm；电机输出功率：180W | 套 | 1 | √ | |||||||
| 85017 | 学生实验台 | TH-WX101型，尺寸：1200mm×600mm×780mm，台面基材为25mm厚E1级刨花板，墨绿色防火板贴面，台身用18mm厚三聚氢胺贴面刨花板(E1级），框架选用高强度铝合金框架结构，材料是直径为φ50 mm铝型材，壁厚1.5mm，表面氧化处理。提供220V交流电源，设有二、三插孔座 | 张 | 13～25 | √ | |||||||
| 85023 | 风洞演示仪 | TH-FDCS型 规格：600mm×140mm×380mm 1．采用优质的浅蓝色透明有机材料制作，易于观察试验过程和结果 2．配可调速的轴流风机，并装有平稳风速装置，可避免产生空气旋涡，保证试验正常进行 3．测试仪面板上装有液晶显示屏，可显示瞬时风速、平均风速、风级等 4、设有风速调节旋钮，可调节风洞内的风速大小，并可显示风速大小 | 台 | 1 | √ | |||||||
| 85024 | 液位监测控制演示仪 | 采用浅蓝色有机玻璃材料，LED显示液位状态 | 套 | 1 | √ | |||||||
| 85025 | 种植槽 | 塑料材质 | 只 | 1 | * | |||||||
| 85026 | 种子催芽仪 | 自动控温、光照，适用于种子出芽率的实验和家庭芽菜生长 | 台 | 1 | * | |||||||
| 85027 | 种子袋 | 可装500g的种子 | 只 | 8 | * | |||||||
| 85028 | 三功能搅拌机 | 20L 电压：AC220V/50Hz 功率：1.1kW | 台 | 1 | * | |||||||
| 85029 | 滴灌装置 | 套 | 1 | √ | ||||||||
| 85030 | 定植板 | 采用聚苯乙烯泡沫板，每块定植板上对称钻有直径5cm的定植孔 | 块 | 8 | √ | |||||||
| 85031 | 定植杯 | 只 | 8 | √ | ||||||||
| 85032 | 解剖剪 | 把 | 13～25 | √ | ||||||||
| 85033 | 解剖镜 | 只 | 13～25 | √ | ||||||||
| 85034 | 温度控制装置 | 采用单片机控制，温度数字显示 | 套 | 1 | √ | |||||||
| 85035 | 农药残毒快速检测仪 | 仪器由超高亮度硅光光源、比色池、集成光电传感器、温度传感器和微处理器构成，可直接在液晶屏上显示出被测样品中农药的残毒量——抑制率，并可直接打印出检测结果。 | 台 | 1 | * | |||||||
| 85036 | 黄曲霉素检测仪 | 装置采用薄层层析方法,配有烘板器、点样器、观察箱 | 台 | 1 | * | |||||||
| 85037 | 营养液循环流动装置 | 小水泵、接水瓶、营养液喷射管、支承墩等 | 套 | 1 | * | |||||||
| 85038 | 烹饪工作台 | TH-PR101型，规格：1200mm×600mm×780mm 台面选用12.7mm厚美国威盛亚实芯理化板，桌身采用18mm厚三聚氰胺贴面刨花板(E1级），具有独立工具柜，框架采用铝合金框架结构，材料是直径为φ50 mm铝型材，壁厚1.5mm，表面氧化处理 | 台 | 4～8 | √ | |||||||
| 85039 | 缝纫机 | 多功能家用缝纫机，电子式脚踏控制器，额定工作电压：AC220V | 台 | 4～8 | √ | |||||||
| 85040 | 服装设计工具 | 裁剪刀、直尺、软尺、画粉等 | 套 | 4～8 | √ | |||||||
| 85041 | 服装裁剪工作台 | TH-RF201 型,规格：1200mm×1200mm×780mm 台面基材为25mm厚E1级刨花板，墨绿色防火板贴面，台身用18mm厚三聚氰胺贴面刨花板(E1级），框架选用高强度铝合金框架结构，材料是直径为φ50mm铝型材，壁厚1.5mm，表面氧化处理。工作台为双面四工位。提供220V交流电源 | 张 | 4～8 | √ | |||||||
| 85042 | 汽车仿真模拟驾驶器 | 19寸视屏，包括汽车驾驶计算机模拟软件 | 台 | 4～8 | * | |||||||
| 序号 | 产品型号名称 | 主要技术规格 | 推荐数量 |
| 1 | TH-ZB201型 准备台 | 规格：2400mm×700mm×850mm 台面基材为25mm厚E1级刨花板，防火板贴面；台身用18mm厚三聚氰胺贴面刨花板（E1级），框架采用铝合金框架结构，材料是直径为φ50mm铝型材，壁厚1.5mm，表面氧化处理 | 1 |
| 2 | TH-YQCG 型 仪器工具存放柜 | 规格：1000mm×500mm×2000mm 柜身材料采用18mm厚三聚氰胺贴面刨花板（E1级），柜子上部分为4层，每层分出多种规格的格子空间，下部镶装实心对开门 | 4 |
| 3 | 材料格架 | 规格：1500mm×500mm×2000mm 钢架结构，4层隔板，每层隔板可随意调整高度。 | 4 |
| 4 | 准备室文化墙 | 包含通用技术教师守则，安全守则等 | 1 |
| 序号 | 产品型号名称 | 主要技术规格 | 推荐数量 |
| 技术设计室 | |||
| 1 | THJJW-2型 教师演示台 | 规格：2400mm×700mm×850mm 台面基材为25mm厚E1级刨花板，防火板贴面；台身用18mm厚三聚氰胺贴面刨花板（E1级），框架采用铝合金框架结构，材料是直径为φ50mm铝型材，壁厚1.5mm，表面氧化处理； 电源控制器在教师台抽屉内，采用教学安全交流电源，带漏电保护开关，220V交流输出插座。教师能对实验室电源进行总控，分控每组学生电源。为学生提供220V交流电源 | 1 |
| 2 | THXST-1 型 学生工作台（四工位） | 规格：1200mm×1200mm×780mm 台面基材为25mm厚E1级刨花板，墨绿色防火板贴面，台身用18mm厚三聚氰胺贴面刨花板(E1级），框架选用高强度铝合金框架结构，材料是直径为φ50mm铝型材，壁厚1.5mm，表面氧化处理。工作台为双面四工位。提供220V交流电源 | 14 |
| 3 | 学生凳 | 凳面ABS注塑成型；450mm长， 1.5mm厚无痕钢管，高度可调；五脚塑钢结构，中间用十字架加固,焊接牢固，经久耐用。 | 56 |
| 4 | TH-ZPCG 型 作品样品陈列柜 | 规格：1200mm×500mm×2000mm 柜身材料18mm厚三聚氰胺贴面刨花板(E1级），上部放两层10mm厚钢化玻璃隔板，位置可调节，配有玻璃移门，下部镶装实心对开门 | 2 |
| 5 | TH-7085T 型 数字视频展示台 | 具体参数见天煌教仪“现代多媒体电教设备产品简介及价格表” | 1 |
| 6 | TH-8100A 型 简易型中央控制器 | 具体参数见天煌教仪“现代多媒体电教设备产品简介及价格表” | 1 |
| 7 | TH-9087D 型 87寸电磁感应式电子白板 | 具体参数见天煌教仪“现代多媒体电教设备产品简介及价格表” | 1 |
| 8 | 计算机 | 根据用户要求配置 | 1 |
| 9 | 投影机 | 根据用户要求配置 | 1 |
| 10 | 丁字尺 | 600mm（与绘图板配套） | 56 |
| 11 | 绘图板 | 3号，木质材料 | 56 |
| 12 | 绘图工具 | 专用包装，包括不锈钢片擦图片：1块；200mm三角板：一付；长150mm，能用铅芯圆规：1付；长150mm分规：1付；小圈圆规：1付；含曲线板、椭圆板、画圆模板的绘图模板：1把；200mm有机玻璃直尺：1把；2B、HB铅笔：各1支；橡皮：1块；铅笔芯：2盒；小美工刀：1把；透明胶：1卷 | 56 |
| 仪器及模型 | |||
| 13 | TH-LSM 型 常用螺丝连接模型 | 螺丝类型：采用透明有机玻璃板作底板，设有外六角螺栓、内六角螺栓、沉头螺栓、圆头螺栓（螺纹规格：M8×30、M10×40、M16×60，螺纹形式：三角螺纹） 螺纹连接类型：采用蓝色亚克力材料底板，透明有机玻璃作被连接件，可清晰认识螺栓连接、双头螺栓连接、螺钉连接、紧固螺钉连接等连接方式 | 1 |
| 14 | TH-LMDP型 常用螺母垫片模型 | 透明有机玻璃材质，环保塑料外框；螺母类型：六角螺母、方螺母、法兰螺母、蝶形螺母、盖形螺母；垫片类型：弹簧垫片、平垫片；螺纹类型：三角螺纹。 | 1 |
| 15 | TH-LJM 型 铆、黏、焊接模型 | 铆接：采用不锈钢材料、铝板材料，展示了搭接、双搭板对接的铆接方式； 黏接：采用不同色彩有机玻璃材料，展示了坡口、搭接、对接、角接、管接等黏接方式； 焊接：采用不锈钢材料、铜板材料，展示了电焊、气焊、锡焊等焊接方式 | 1 |
| 16 | TH-HTM 型 绘图模型 | 10件套，采用PVC塑料材料，配有完整的模型、带剖面的模型。 该模型与《技术与设计1》中“设计图样的绘制”中所举例的模型一致 | 1 |
| 17 | TH-SWTY 型 三维投影组件 | 活动式三维立体正交结构，PVC塑料模型，透明亚克力底板。包含有画图三视图（长方体和三棱柱的组合立体图）；正投影形状（长方体）遵循通用技术教材《技术与设计1》三视图的课程要求，展示主视图、左视图、俯视图，并在此基础上可绘制三视图标注，可方便教师在课程教学中很好地授教，更直观地让学生理解和吸收三视图的教学内容 | 1 |
| 18 | TH-JYLJ 型 简单零件模型 | 采用PVC塑料材料，表面光滑处理，包含有：1.轴承三视图：凸台、肋板、底板、支承板、空心圆柱五单元； 2.千斤顶结构：顶杆、螺母、尖端螺钉、支座共计四单元组成 | 1 |
| 19 | TH-JEJM 型 技术与设计结构件 |
1. 该套件可完成《技术与设计2》中“结构及设计”中有关结构稳定性各种设计和实验。 2. 机箱为蓝色铝合金机箱，套件材料为钢质金属材料，厚度1mm，经冲床冲压成型，表面电镀处理 3.包含有2孔、3孔、5孔、7孔、9孔、11孔、15孔等多种平片，3×5孔、5×5孔、5×11孔、9×9孔等底版，有2孔、5孔、7孔、9孔L形断直条等形状零件，并配有M3不锈钢螺丝、螺母。 |
14 |
| 20 | 照度计 | 外形尺寸：116mm×70mm×29mm 采用三位半液晶显示；显示*大读数为1999 测量范围：1Lux～50000Lux，分辨率高达1Lux 具有读值锁定功能，可以随时锁定测量数据，便于采集和记录，当无信号时输入可自动归零，准确度高，反应速度快，复现性好。 | 7 |
| 21 | TH-TDGN 型 台灯功能试验箱 | 规格：500mm×400mm×500mm 采用塑料管，塑料支持座等组成的可拆装式暗箱，外加避光较好的绒布罩，配有高亮度发光二极管灯、普通发光二极管灯、低压白炽灯（低压直流）、电源控制盒等，灯罩与支架固定，高度可升降调节，提供适配器电源供电，操作方便 通过试验可测试不同灯具、不同功率、不同高度对照度的影响，并进行比较试验 | 7 |
| 22 | TH-LGGZ 型 多功能拐杖试验套件 |
1．采用铝合金材料，流线型设计，三节铝合金管用弹簧弹子连接，可自由调节拐杖长短；杖底装有防滑垫，防滑、耐磨、安全 2．五颗超高亮LED灯照明，可直射10米左右 3．具有收听调频广播功能，音量可调 4．可实现跌倒报警、紧急呼救、灯光闪烁提示等多种功能 |
1 |
| 23 | TH-SKDM型 声控灯系统实践平台 |
规格：415mm×145mm×100mm 铝合金包边实验箱，设计有导线存放槽，便携式适配器电源供电，面板为白底黑字线路板，设有多路电源输出及工作状态指示，并有过载保护功能。 1．装置符合教材中“黑箱理论”，能密切配合《技术与设计2》中“控制及设计”的教学内容，可以设计各种简单的开、闭环控制系统，并进行试验；2．控制方式，可选择“输入”和“输出”，实现光控、声控、温控、磁控、人体感应控制等控制方式；3．模块全部釆用压接式连接方式和拨动开关，便于插接使用；4．导线采用多股无氧铜丝，并具有可修复功能。 |
1 |
| 24 | 纺车模型 | 木质材质，表面清漆处理，有水平和竖直两种纺锤，可仿真使用，摆放平稳、转动灵活、做工细致。 | 1 |
| 25 | 风磨模型 | 木质材质，表面清漆处理，可仿真使用（转动风叶，齿轮带动磨盘转动） | 1 |
| 26 | 房屋模型 | 金属材料，可组合、可拆卸并可有多种的搭建形式 | 1 |
| 27 | 台灯 | 3种不同样式，灯泡、支撑架、灯罩、开关、底座部分各不相同。用于“设计的一般原则”，“方案构思方法”的参考 | 1 |
| 28 | TH-YBFJ型 硬币分拣流程模型 | 采用优质浅蓝色有机玻璃材料，经精加工而成，可对一元、五角、一角三种人民币（硬币）进行自动分拣，其中时序可以颠倒 | 1 |
| 29 | TH-YEYA型 液压控制系统模型 | 采用透明元件，分离结构，可自己动手组装液压回路，了解液压控制系统的基本原理。配有溢流阀、换向四通阀、油缸、液压泵、油箱等 | 1 |
| 30 | TH-QZJM型 塔式起重机模型 | 组装套件，金属结构框架，可控制挂钩前进，升降，旋转，可模拟工业用的塔式起重机 | 1 |
| 31 | TH-LDSJ型 交通灯实践平台 | 规格：415mm×145mm×100mm 铝合金包边实验箱，便携式适配器电源供电，采用双色发光管，演示红、绿、黄灯的运行，分别控制东西和南北两个方向的交通，设有左转弯、右转弯、直行等模拟；并设有斑马线，可模拟人通行。数字显示时间，可自由设置。可模拟演示紧急状态及突发事件时的应对方案、交通禁行等 | 1 |
| 32 | TH-QLSY型 桥梁承重试验器 | 规格：560mm×200mm×435mm 1．该装置可满足《技术与设计2》教材中关于结构试验需求 2．采用基座整体焊接结构，坚固耐用，滑轨采用镜面不锈钢材质，并进行安全处理，可使承重小车不会脱离滑轨 3．可自行搭配哑铃盘来实现不同承重试验，压力强度可由小到大逐级增加，实现不同承重试验 4．可以对平桥、拱形桥、斜拉桥等各种模型进行比较试验，以及对相同材质、不同形状（L形、工字形等），或不同材质的构件进行强度测试 5．装置结构具备很好的安全保障功能，能确保桥梁承重破坏性试验的安全进行 | 1 |
| 33 | TH-DCSY型 多功能测试仪 | 规格：125mm×240mm×100mm 采用液晶显示方式，功能选择菜单化，外接相应传感器和运行相关的程序之后，可测量压力、压强、转速、温度、电流、电压、声响和磁感应强度等多种常见的技术数据 | 1 |
| 34 | TH-CLSY型 材料强度试验器 | 规格：600mm×180mm×370mm 1．由应变传感器、支承座、压力杆、处理电路等部件构成 2．可精确测试构件材料的*大承重强度、构件材料的变形大小 3．仪器能提供的*大压力范围为0～40kg 4．与TH-DCSY型 多功能测试仪配合使用可完成实验：相同材质、不同形状（L型、工字型等）及不同材质的构件强度测试、变形大小测量等 | 1 |
| 35 | TH-CLLY型 材料拉压测试仪 | 适用于各种材料的推拉负荷测试、插拔力测试、破坏试验等，可结合各种机台和夹具组成不同用途的小型实验机。采用段式液晶显示器，有多种工作方式，可显示测试方向、测试值、数值单位，并设有电池电量指示等，可连接上位机对存储数据进行读取、打印、删除、分析等操作。 | 1 |
| 36 | TH-WDYS型 稳定性试验测试仪 | 采用透明有机玻璃材料精加工而成，实验台面角度可调,实验模块重心可调，支撑面形状可变，大小可变。可试验支撑面大小、重心位置等与稳定性的关系；可在相同角度测试不同结构形状物体稳定性差别的等。 | 1 |
| 37 | TH-BDWY型 不倒翁原理演示器 | 采用浅蓝色有机玻璃材料精加工而成，金属调节块，高度可自由调节，背板刻度显示偏转角度。演示不倒翁的稳定性与哪些因素有关。 | 1 |
| 38 | TH-CDMX型 机械传动模型 | 采用铝质材料，手摇式，配有圆柱齿轮传动、圆锥齿轮传动、带轮传动、齿轮齿条传动、蜗杆传动等传动模型 | 1 |
| 39 | TH-CLTM型 齿轮齿条模型 | 金属材质，手摇式结构。可实现转动—平动转换 | 1 |
| 40 | TH-JXSM 型 机械手模型 | 采用金属材料精加工而成。有三个自由度，可抓取物品，抬起手臂，左右移动。三个直流减速箱，可单独操控。工作电压：DC6V | 1 |
| 41 | 三脚架 | 铝合金材质，用于“结构稳定性”研究 | 1 |
| 42 | TH-QLMB 型 桥梁模型 | 材质：采用优质蓝色有机玻璃材料，经精加工而成，体现了桥梁的各种部件 种类：悬梁桥、斜拉桥、梁架桥、拱形桥、弓形拱桥、悬索桥 | 1 |
| 43 | 多功能学习用品盒模型 | 采用优质压克力材料，精加工而成，有3种不同样式的模型。教学演示用，配合教材“设计一般过程”内容 | 1 |
| 44 | 榨汁机 | 采用锌合金、不锈钢等材料，手动压榨式结构，用于“模型制作、工艺讲解”等 | 1 |
| 45 | TH-ZDMJ型 榨汁机阶段模型 |
五种不同产品设计阶段模型，包括草模、结构、功能、概念模型、成品模型等，可以进行相应的试验。 材质：草模由雪弗板加工成型，结构模型由压克力板加工成型，功能模型由实木加工成型，概念模型由金属材质加工成，展示模型为金属材质表面电镀。功能：了解产品设计的各阶段，和各阶段所包含的意义。 |
1 |
| 46 | 自发电手电筒 | 教学演示用，透明外壳，可以实现电池供电和手按发电两种形式的动能转换 | 1 |
| 47 | TH-SLTX 型 视力提醒保护实践平台 | 规格：275mm×200mm×56mm 整体采用塑料机箱，白底黑字线路板结构。设有电源输入接口、开关控制电路、触摸控制电路、光控电路、声控电路、延时电路、控制电路、执行电路等。实验电路分模块设计，原理清晰，带文字说明，便于学生对整个模块电路的了解。信号输出接线柱为接触性能良好的铜质镀铬材料。并配有可修复两端可叠插的连接线 | 14 |
| 48 | TH-DGKZ 型 楼道灯光控制原理实践平台 | 规格：275mm×200mm×56mm 整体采用塑料机箱，白底黑字线路板结构。设有电源输入接口、光强调节电路、光暗调节电路、控制电路、执行电路等。实验电路分模块设计，原理清晰，带文字说明，便于学生对整个模块电路的了解。信号输出接线柱为接触性能良好的铜质镀铬材料。并配有可修复两端可叠插连接线 | 14 |
| 49 | TH-CGXN 型 传感器性能实验平台 | 规格：415mm×145mm×100mm 铝合金包边实验箱，便携式适配器电源，白底黑字线路板面板。 1．多种输入方式，可实现光控、声控、温控、磁控，多种输出对象：直流电机、扬声器、发光管等 2．各部件全部釆用压接式连接方式和拨动开关，易于操作 3．导线采用多股无氧铜丝，并具有可修复功能 4．符合教材中“黑箱理论”，密切配合《技术与设计2》中“控制与设计”的教学内容，可以设计各种简单的开、闭控制系统并进行实验 | 1 |
| 50 | TH-DZDL 型 电子电路实验箱 | 规格：415mm×145mm×100mm 1．铝合金包边实验箱，便携式适配器电源，内部设计有导线、实验模块存放槽；2．面板为白底黑字线路板，设有多路电源输出及工作状态指示，并有过载保护功能；3．配有多种实验模块，接插式连接方式，可根据教学要求进行实验拓展；4．导线采用多股无氧铜丝，并具有可修复功能；5．可完成教育部普通高中技术课程标准中涉及到《技术与设计1》、《技术与设计2》和《电子控制技术》教学内容和实验项目 | 1 |
| 51 | TH-FDCS型 风洞测试仪 | 规格：600mm×140mm×380mm 装置由透明有机玻璃风洞、轴流风机、飞机模型及风速控制电路等组成。 1．采用优质的浅蓝色透明有机材料制作，易于观察试验过程和结果 2．配可调速的轴流风机，并装有轴流风流罩，可避免产生空气旋涡，保证试验正常进行 3．测试仪面板上装有液晶显示屏，可显示瞬时风速、平均风速、风级等 4、设有风速调节旋钮，可调节风洞内的风速大小，并液晶显示风速值。 | 1 |
| 52 | TH-HDGP 型 活动广告牌实验模型 | 规格：350mm×210mm×450mm 1.采用轻质PVC管、透明有机玻璃等材料制作，并使用铸铝底座，做工精细，美观大方 2.模型内侧装有照明系统，可背光显示 3.控制器设有多种控制方式，可实现手动控制画图翻转和电动定时自动翻转，并可配合传感器模块实现光控、声控、热释红外控制等试验 4.本模型配合《技术与设计2》教材内容和教学指导书进行设计，让学生加深对控制系统设计的理解 | 1 |
| 53 | TH-HFWK 型 花房恒温控制模型 | 规格：500mm×320mm×360mm 1.房体采用浅蓝色透明有机玻璃材料精加工而成，精致美观 2.花房内装有加热器、加湿器、风扇、温湿度传感器、智能温度调节模块等装置。可对花房温、湿度进行控制 3.加热器、加湿可独立控制和联动控制，可组建成不同的控制对象 4.控制器可实现手动控制、传感器检测自动控制等多种控制方式 5.满足《技术与设计 2》教材中关于开环控制、闭环控制的实验要求 | 1 |
| 54 | TH-ZDMK 型 自动门控制系统模型 | 规格：600mm×220mm×360mm 1.采用压克力材料、金属滑轨、透明有机玻璃门、控制器盒等，敞开式结构。该装置可满足《技术与设计 2》教材中关于开环控制实验要求 2.采用螺栓连接，可让学生动手组装，了解自动门的组成结构、工作原理 3.主控制器盒设有声控、光控、热释红外控制、密码控制、手动控制等多种控制方式，可自由选择 4.具有自动门的仿真功能，可演示人靠近时自动开门，延时后自动闭门，开闭门到达极限位置均能自动停止 5.装置设有防夹功能，避免夹伤 6.能让学生自行组装实现光控车库门、声控车库门、热释红外控制、密码控制自动门等功能应用 | 1 |
| 55 | TH-JSW 型 水箱水位自动控制模型 |
规格：550mm×220mm×450mm 1.该装置满足《技术与设计2》教材中关于设计过程的实验需求，既可由教师演示、分析，也可由学生自行实验、体验设计过程 2.采用浅蓝色透明有机玻璃材质，螺栓连接，能让学生动手组装、了解水塔的组成结构，工作原理 1. 设有三个水槽，主槽带溢流板，可探究闭环系统的扰动因素 2.采用气动阀接头，插接水管方便，便于学生动手组装 3.采用双组直流低压水泵，可以实现独立控制和联动控制 4.控制器可实现定时控制供水、手动控制供水、传感器检测自动供水 5.可以模拟水箱水位自动控制过程，具备单传感器、双传感器等多种自动控制方案 |
1 |
| 56 | TH-WDZK 型 温度自动控制模型 | 规格：340mm×200mm×200mm 该装置满足《技术与设计2》教材中关于设计过程的实验需求 1.采用浅蓝色压克力材料折弯而成，分为加热箱和控制箱，中间有有机玻璃隔板隔离，避免温度对控制箱的影响 2.控制器设有多种控制方式，可手动控制加热，也可传感器检测自动控制，配有发光管指示，可实现开、闭环控制实验。 3.传感器检测自动控制方式可自由设置温度值，并自动温度控制。 4.设有数字温度显示，可显示设定温度，当前炉内温度，采用一键切换显示，方便操作。 5.加热箱的温度严格控制（小于70℃），过温可断电保护，便于安全操作。 | 1 |
| 57 | TH-MTSW 型 抽水马桶水位自动控制模型 | 规格：550mm×140mm×600mm 1.采用浅蓝色透明有机玻璃材质，螺栓连接，能让学生动手组装，了解马桶水位控制结构方式 2.设有三个水槽，可分析进水，排水工作方式，了解机械式闭环控制工作原理 3.装置设有扩展接口，可扩充为机械式水位闭环控制和电子检测式水位闭环控制双系统 | 1 |
| 58 | TH-SQMX 型 自动升旗系统模型 | 该装置满足《技术与设计2》教材中关于设计过程的实验需求，既可由教师演示、分析，也可由学生自行实验、体验设计过程 1.采用金属材质旗杆，可自由伸缩固定，方便调节高度 2.可调节不同皮带轮的组合，实现升旗的多级皮带轮变速实验 3.控制器盒设有手动控制、定时控制等多种控制方式 4.能实现程序自动控制，可以键控改变电机转速，实现升旗速度变化 5.可实现旗帜开始上升的同时自动播放歌曲，能通过传感器实现升、降旗自动停止 6.在自动升降旗过程中可实现手动辅助控制旗帜升降，以模拟现实中的突发事件 | 1 |
| 59 | 结构与设计 | 结构：塑料连接扣、基础底板等器材组成 功能：不同横截面抗弯强度试验 | 7 |
| 60 | 流程与设计 | 结构：控制电路主板、塑料连接扣、基础底板等器材组成 功能：了解不同套件的组装流程 | 7 |
| 61 | 系统与设计 | 结构：控制电路主板塑料连接扣、基础底板等器材组成 功能：了解不同套件的系统设计及应用 | 7 |
| 62 | 控制与设计 | 结构：控制电路主板、发光二极管板、基础底板等器材组成 功能：了解控制的一般方式 | 7 |
| 63 | 图书软件资料及挂图 | ||
| 64 | 图书资料 | 简明实用电工手册，钳工工艺学，五金速查手册，机械加工基础入门，木工初级等 | 1 |
| 65 | CAD软件 | CAD教育版平台，含二维制图，兼有部分三维功能、电子电路绘制、模拟仿真等 | 1 |
| 66 | 视听资料 | 结构特性，技术应用、经典结构欣赏等视听资料 | 1 |
| 67 | 设计室文化墙 | 共计12副文化内容：其中6副墙面文化（1幅学生守则，1幅教师职责，4副匹配文化），6副柱子文化（与设计室功能氛围相匹配） | 1 |
| 序号 | 产品型号名称 | 主要技术规格 | 推荐数量 |
| 1 | THJJW-2型 教师演示台 | 规格：2400mm×700mm×850mm 台面基材为25mm厚E1级刨花板，防火板贴面；台身用18mm厚三聚氰胺贴面刨花板（E1级），框架采用铝合金框架结构，材料是直径为φ50mm铝型材，壁厚1.5mm，表面氧化处理； 电源控制器在教师台抽屉内，采用教学安全交流电源，带漏电保护开关，220V交流输出插座。教师能对实验室电源进行总控，分控每组学生电源。为学生提供220V交流电源 | 1 |
| 2 | THJTJ-1型 通用技术操作平台(四工位) | 规格：1200mm×1200mm×800mm 台面采用40mm实木板加工，桌面铺设2mm透明橡胶防护垫，有防护网，桌身采用全钢制结构，立腿采用60×40mm方钢，厚度2mm，表面喷塑处理，台面下配有左右对称四个抽屉及工具柜，操作台为双面四工位。提供220V交流电源 | 14 |
| 3 | 学生凳 | 凳面ABS注塑成型；450mm长， 1.5mm厚无痕钢管，高度可调；五脚塑钢结构，中间用十字架加固,焊接牢固，经久耐用。 | 56 |
| 4 | TH-ZPCG型 作品样品陈列柜 | 规格：1200mm×500mm×2000mm 柜身材料18mm厚三聚氰胺贴面刨花板(E1级），上部放两层10mm厚钢化玻璃隔板，位置可调节，配有玻璃移门，下部镶装实心对开门 | 4 |
| 5 | 警示牌 | 8种常规操作警示标志 | 1 |
| 6 | 操作室文化墙 | 共计10副文化内容：其中8副墙面文化（1幅学生守则，1幅教师职责，3副机床操作规程，3副工具介绍） | 1 |
| 机床类 | |||
| 7 | 小型钻铣两用机床 | 技术参数：*大钻孔能力：13mm；*大端面铣能力：16mm；*大表面铣能力：30mm ；主轴箱行程（Z轴）：180mm；横向行程(X轴)：100mm ；纵向行程（Y轴）：100mm；主轴转速（无级调速）：髙速100～2500转/分；低速100～1100转/分；立柱可倾斜角度：左右各45度；电机输出功率：350W | 1 |
| 8 | 小型车床 | 技术参数：床身上工件*大回转直径：180mm；*大工件长度：200mm；主轴通孔直径：20mm；主轴转速高速档：100～2500转/分，低速档100～1100转/分；电机输出功率：250W；安全开关，无级调速，四定位刀架，带过载保护 | 1 |
| 9 | 台钻 | 技术参数：*大钻孔直径：13mm；主轴*大行程：50mm；主轴中心线至立柱表面距离： 103mm；主轴端至工作台*大距离：220mm；主轴端至底座台面*大距离： 300mm；工作台面尺寸：165mm×162mm；电机输出功率：180W | 1 |
| 10 | TH-C2013型 微型车床 | 中心高25mm，中心距135mm，一般车削金属时车床转速降到2000转/分钟，车刀是高速钢材质，通过机件扩充后加工直径为50mm，可利用软金属、有色金属、贵金属进行车削，加工各类酒杯、花瓶、罗马柱等工件 | 7 |
| 11 | TH-C2014型 微型铣床 | 铣床是以铣刀高速旋转于工作表面进行断续切削的加工设备，适于加工平面、阶台面、沟槽、成形表面、以及切断等 | 7 |
| 12 | TH-C2015型 微型钻床 | 立式钻床倾斜滑块，可以调整钻孔的角度。如配合不同的部件还可以演变成不同的机床，如摇臂钻、手钻等；配合分度盘使用，可以钻等分的孔 | 7 |
| 13 | TH-C2011型 微型锯床 | 线锯经特殊设计，安全可靠，即使锯齿碰到皮肤，也只会引起轻微的振动，可以加工任意形状的物件，不管是圆形还是任意弯曲的曲线都能顺畅地线锯，切割各类木材(7mm)和铝塑板、铝簿片(1mm)等材料 | 7 |
| 14 | TH-C2012型 微型锣床 | 可以使用三爪夹盘或夹头（1～6mm）夹持工件。锣床的中心高25mm，中心距135mm，若使用中间块和特长机座等配件。可扩充功能，组装成大型锣床和仿形锣床等特殊机床 | 7 |
| 15 | TH-C2016型 微型磨床 | 中心高25mm，砂纸粒度一般为100，可根据不同的工件及加工表面要求选择砂纸。加工时可将物件固定使用在虎钳或钻台，也可以手持进行各种角度研磨 | 7 |
| 16 | 手持机床 | 手持工具配备七种打磨工具,打磨范围非常广泛,打磨空间自由度大,若配上钻头则变成手钻,配上砂轮则变成手磨,配上铣刀则变成手铣,变化多样,操作灵活,使用简单,变压器有过热保护，马达转速：20000转/分钟，输入电压/电流/功率/：12VDC/2A/12W。 | 7 |
| 17 | 分度钻床 | 配合分度盘使用，可以对圆形工件进行等分钻孔加工。马达转速：20000转/分钟；输入电压/电流/功率：12VDC/2A/24W；加工材料：木材、工程塑料、软金属(铝、铜等)；三爪夹盘可夹持工件的*大直径为50mm；变压器具有过电流，过压，过热保护 | 7 |
| 18 | 六合一机床 | 六合一套装可以组成6种不同功能的机床(锯床，锣床，车床、铣床，钻床，磨床)，一次只能使用其中1种功能的机床 | 2 |
| 19 | 八合三机床 | 八合三套装可以组装8种不同功能的机床（锯床，锣床，车床，铣床，钻床，磨床，手持工具，分度钻床），一次只能使用其中三种功能的机床 | 2 |
| 20 | 台式砂轮机 | 技术参数：额定电压220V；额定功率50Hz；空转速度3000r/min；额定输入功率120W；砂轮尺寸125mm×16mm×12.7mm | 1 |
| 21 | 砂带机 | 技术参数：电机输出功率：350W；转速：1400 r/min；砂带尺寸：915×100mm；砂盘尺寸：150 mm；工作台尺寸：188 mm×125 mm；工作台* 0°～45°；底座尺寸：320mm×165mm | 1 |
| 22 | 塑料弯曲机 | 技术参数：额定电压220V；额定功率50Hz；额定功率400W；加热长度700mm，红机身尺寸800 mm×160 mm×130mm | 1 |
| 23 | 调速线锯床 | 切割速度：400-1600 r/min；锯条长度：133mm；倾斜角度：0-45度。 | 1 |
| 24 | 微型带锯 | 台式，额定电压220V；额定功率350W | 1 |
| 25 | TH-9060B型 激光雕刻机 | 雕刻面积：900mm×600mm；激光功率：60W；外形尺寸：长×宽×高：1430×950×1065 1430×1010×1620（开盖）；净重： 120kg；总功率：<800W；激光能量控制：1-100%手动和软件控制；雕刻精度： 0.01mm；*小形成文字：1mm×1mm；切割亚克力材料厚度：0-10mm；电 源：AC220V±10% 50Hz；工作温度：0~45℃；相对湿度 ：5~95%；支持图形格式：BMP、JPG、GIF、TIFF、PCX、PLT、AI、TGA、DXF、 DST（绣花软件）等；辅助装置：排风装置、送气装置、强制水冷及保护系统。 | 1 |
| 26 | TH-GYT型 公共工作台 |
规格：1200mm×600mm×780mm 台面：采用40mm实木板加工，桌面铺设2mm透明橡胶防护垫 桌身：选用全钢制结构，立腿采用60×40mm方钢，厚度2mm，表面喷塑处理。可放较大型台钳、公用机床等，台面下配有左右对称抽屉 |
2 |
| 工具类 | |||
| 27 | 金工工具 |
组套工具，工具定点定位；包括以下基本工具： 7"、45#钢、钢丝钳：1把；6"、45#钢尖嘴钳：1把；300mm钢直尺：1把；200mm尖头扁锉刀：1把；200mm半圆锉刀：1把；200mm三角锉：1把；200mm圆锉刀：1把；200mm划针：1把；150mm划规：1把；GP100C-2ΦD2mm、L100mm样冲：1把；6件/套（轴承钢，半圆锉、三角锉、方锉、圆锉、尖头扁锉、齐头扁锉）什锦锉：1套；300g木柄钳工锤：1把；0.45kg木柄圆头锤：1把；12件/套丝锤、扳牙扳手：1套；3m*19mmABS钢卷尺：1把；8件/套两用扳手：1套；6*100mm+-PH2螺丝刀：2把；8”活动扳手：1把；6排木柄钢丝刷：1把；铁皮活动钢锯架：1把；8”铁皮剪：1把；自行车钢丝扳手：1把。 |
14 |
| 28 | 划线平板 | 300mm×300mm；材料：铸铁 | 2 |
| 29 | 台虎钳 | 钳口宽度125mm，活动带砧，材质：铸钢 | 14 |
| 30 | 手动铆钉枪 | 小号，枪型 | 2 |
| 31 | 手提式电动曲线锯 | 齿距1.8mm，功率340W | 2 |
| 32 | 手电钻 | *大夹持钻头10mm，350W | 2 |
| 33 | 木工工具 |
组套工具，工具定点定位；包含以下基本工具： 3/4”木工凿子：1把；美工刀：1把；8"半圆木工锉：1把；剪刀：1把；0.5KG木柄羊角锤：1把；手推刨：1把；300mm钢角尺：1把；6*125+-铬钒钢、芝麻柄螺丝刀：1把；5m*19mm卷尺：1把；5"G形夹：1把；锰钢三面齿、磨齿锯的木工鸡尾锯：1把；木工铅笔：1支；S93型、塑料、三水泡：45°、90°、180°小水平尺：1把；小油石：1块。 |
14 |
| 34 | 手工锯锯架 | 小型 | 2 |
| 35 | 木工刨 | 280mm | 2 |
| 36 | 电工工具 | 组套工具 工具定点定位；包含以下基本工具：万用表：数字表，三位半显示，有电阻、电容、电压、电流测量功能；测电笔：氖管式；电烙铁：40w，内热式；吸锡器：铝塑吸锡器；尖嘴钳：5寸，橡塑柄，DL22306；斜口钳：5寸，橡塑柄， DL2336；剥线钳：鸭嘴式，可剥硬线；镊子：尖嘴式；剪刀：民用型；螺丝刀：+-3×75mm ；螺丝刀：+-6×75mm；钟表批：每套6支；焊锡丝：小卷。 | 14 |
| 37 | 烙铁架 | 铸铁 | 14 |
| 塑料加工工具 | |||
| 38 | 电热丝切割器 | 优质亚克立材料，外形尺寸580×305×340mm，*大功率40W | 1 |
| 39 | 塑料焊枪 | 500W，250Pa | 2 |
| 40 | 热熔胶枪 | 100℃～220℃ | 2 |
| 计量工具 | |||
| 41 | 游标卡尺 | 规格：0.02mm, 0～125mm,符合GB/T1214.2 | 4 |
| 42 | 高度游标卡尺 | 规格：0～200mm,适用于高度测量，符合GB/T1214.3 | 2 |
| 43 | 万能角度尺 | 规格： 0～320°，不锈钢材料，分度值2° | 2 |
| 44 | 外径千分尺 | 规格：0～25mm | 2 |
| 45 | 钢角尺 | 规格：200mm | 2 |
| 防护及安全 | |||
| 46 | 防护眼镜 | 防冲击 | 57 |
| 47 | 工作服 | 57 | |
| 48 | 工作帽 | 57 | |
| 49 | 套袖 | 57 | |
| 50 | 灭火器 | 规格：干粉，符合消防要求 | 4 |
| 51 | 简易急救箱 | 含有红药水、碘酒、药棉、纱布、胶布、创可贴、烫伤药膏等 | 1 |
| 52 | 吸尘器 | 卧式，真空度为20.5KPA，噪音≤82dB(A)，容量为3.5L | 1 |
| 制作套件 | |||
| 53 | 相框制作材料套件 | 与《技术与设计》教学相匹配，可以根据学生需要自行设计 | 56 |
| 54 | 木质小凳试验材料套件 | 与《技术与设计》教学相匹配，可以根据学生需要自行设计 | 56 |
| 55 | 自制台灯材料套件 | 电气部分（台灯用开关、灯头、电线、插头）。立杆（金属弯管或直管，可现成安装）。结构材料：底座制作材料（自备解决），灯罩制作材料 | 56 |
| 56 | LED台灯材料套件 | 与《技术与设计》教学相匹配，熟悉LED台灯的组装流程。 | 56 |
| 57 | 自制书架材料套件 | 与《技术与设计》教学相匹配，可以根据学生需要自行设计 | 56 |
| 58 | 视力保护提醒器焊接套件 | 散装套件，学生自己动手焊接 | 56 |
| 59 | 环保动力车组装套件 | 塑料材质，有20个零件组成，利用了齿轮齿条机构的工作机理，熟悉环保动力车的组装流程。 | 28 |
| 60 | 水塔水位控制模型套件 | 由水塔、水箱、水泵、水位检测杆、控制电路等组件构成，可以根据学生需要完成《技术与设计》中开、闭环实验等 | 7 |
| 61 | 简易升旗模型套件 | 由旗杆、旗帜、电机、皮带轮、限位开关、控制电路等组件构成，可以根据学生需要自行设旗杆的高度，电机转速等。 | 7 |
| 62 | 开瓶器制作套件 | 与《技术与设计》教学相匹配，让学生熟悉金工操作中的划线、锯割、锉削、钻孔等加工流程 | 56 |
| 消耗性材料 | |||
| 63 | 绘图纸 | 3号 100张/套 | 5套 |
| 64 | 绘图纸 | 4号 100张/套 | 5套 |
| 65 | 坐标纸 | A3 100张/套 | 5套 |
| 66 | 坐标纸 | A4 100张/套 | 5套 |
| 67 | 双色记号笔 | 油性，中小型（红、黑各14支） | 56 |
| 68 | 绘图铅笔 | HB，绘图专用 | 57 |
| 69 | 橡皮 | 专业绘图橡皮 | 57 |
| 70 | 木工铅笔 | 黑、红蓝 | 14 |
| 71 | 机械螺丝 | M3×20含螺丝帽 | 1000 |
| 72 | 钉子 | 25mm | 5 |
| 73 | 塑料管 | 直径：60mm；壁厚：3mm；长：100mm | 100 |
| 74 | 木板 | 300mm×200mm×20mm | 100 |
| 75 | 铁板 | 200mm×100mm×3mm | 100 |
| 76 | 木条 | 300mm×25mm×20mm | 100 |
| 77 | 角铁 | 30mm×30mm，厚3mm，长400mm | 100 |
| 78 | 钢锯条 | 10 | |
| 79 | 美工刀片 | 小号 | 10 |
| 80 | 木砂纸 | 规格：800目，静电植砂氧化铝耐水砂纸 | 100 |
| 81 | 聚醋酸乙烯乳液 | 无毒，快干高效，粘接力超强，耐水性能强 | 10 |
| 序号 | 产品型号名称 | 主要技术规格 |
参考 配置 |
| 通用部分（选配） | |||
| 1 | TH-7080T 型 数字视频展示台 | 具体参数见天煌教仪“现代多媒体电教设备产品简介及价格表” | 1台 |
| 2 | TH-8200B 型 智能型中央控制器 | 具体参数见天煌教仪“现代多媒体电教设备产品简介及价格表” | 1台 |
| 3 | TH-9087D 型 87寸电磁感应式电子白板 | 具体参数见天煌教仪“现代多媒体电教设备产品简介及价格表” | 1套 |
| 4 | 计算机 | 根据用户要求配置 | 1台 |
| 5 | 投影机 | 根据用户要求配置 | 1台 |
| 6 | TH-YQCG 型 仪器工具存放柜 | 规格：1000mm×500mm×2000mm 柜身材料采用18mm厚三聚氰胺贴面刨花板（E1级），柜子上部分为4层，每层分出多种规格的格子空间，下部镶装实心对开门 | 2个 |
| 7 | 灭火器 | 干粉式 | 4个 |
| 仪器及教具 | |||
| 8 | THJJW-2 型 教师演示台 | 规格：2400mm×700mm×850mm 台面基材为25mm厚E1级刨花板，防火板贴面；台身用18mm厚三聚氰胺贴面刨花板（E1级），框架采用铝合金框架结构，材料是直径为φ50mm铝型材，壁厚1.5mm，表面氧化处理； 电源控制器在教师台抽屉内，采用教学安全交流电源，带漏电保护开关，220V交流输出插座。教师能对实验室电源进行总控，分控每组学生电源。为学生提供220V交流电源 | 1台 |
| 9 | THXST-1 型 学生工作台（四工位） | 规格：1200mm×1200mm×780mm 台面基材为25mm厚E1级刨花板，墨绿色防火板贴面，台身用18mm厚三聚氰胺贴面刨花板(E1级），框架选用高强度铝合金框架结构，材料是直径为φ50mm铝型材，壁厚1.5mm，表面氧化处理。工作台为双面四工位。提供220V交流电源 | 14台 |
| 10 | 学生凳 | 凳面ABS注塑成型；450mm长， 1.5mm厚无痕钢管，高度可调；五脚塑钢结构，中间用十字架加固,焊接牢固，经久耐用。 | 56个 |
| 11 | TH-DZB 型 常用电子元件示教板 | 采用铝型材外框，优质铝塑板结构，模块化地展示了常用的电阻、电容、电感、二极管、集成芯片、贴片元件等电子元件，并画出了各种元件的表示方法。具体元件有：碳膜电阻、金属膜电阻、碳膜电位器、微调电位器、电解电容、瓷片电容、钽电容、可调电容器、普通二极管、发光二极管、稳压二极管、光敏二极管、色环电感、磁芯电感、中频变压器、PNP型三极管、NPN型三极管、可控硅、三端式芯片（7805、LM317）、集成芯片（AT89C51/DIP40、AT89C2051/DIP20、CD4069/DIP16、17324/DIP14、NE555/DIP8）、贴片元件（贴片电阻、贴片电容、贴片三极管、贴片芯片等）。该示教板可展示电子控制技术课程中的常用的电子元件 | 1套 |
| 12 | TH-ICS 型 IC卡门锁示教板 | 采用铝型材外框，优质铝塑板结构，包含感应区、处理电路、开锁对象模拟三部分，感应去采用透明有机玻璃，可清晰了解感应出的结构；处理电路放置在面板正面，可认识器电路结构；开锁对象有电机转动模拟开锁过程。 可配合教材理解“从门锁的演变看控制技术的发展” | 1套 |
| 13 | TH-SZS 型 数字门锁示教板 | 采用铝型材外框，优质铝塑板结构，包含按键区、处理电路、开锁对象模拟三部分，处理电路采用四位密码锁电路，可自行设置密码，修改密码，并可实现密码正确开锁，密码错误报警的功能，开锁对象有电机转动模拟开锁过程。 可配合教材理解“从门锁的演变看控制技术的发展” | 1套 |
| 14 | TH-LDK型 路灯控制系统示教板 | 采用铝型材外框，优质铝塑板结构，包含人工控制系统和电子控制系统，由大黑开关、光敏电阻、PCB电子电路、5V继电器、指示等。输入、控制、输出三部分组成。教学目的：通过了解路灯人工控制和电子技术控制系统的控制过程，得出控制系统的控制流程；分析了解电子控制系统各组成部分的功能 | 1套 |
| 15 | TH-YML 型 音乐电子门铃示教板 |
采用铝型材外框，优质铝塑板结构，由显示输入、控制、输出三部分组成。配实物门铃按钮，可实现按动门铃按钮，扬声器输出叮咚音乐。 可配合教材理解“开环电子控制系统”，“分析电子控制系统的被控对象、被控量、控制器”。 |
1套 |
| 16 | TH-CGQ 型 传感器示教板 | 采用铝型材外框，优质铝塑板结构，配不同模块，可演示光敏、热敏、磁敏（干簧管）、声敏等传感器的应用，同时还设有发光管、扬声器、小电机等作为输出对象，可完成对常用的传感器的介绍、演示、应用说明，及对教材中的JN6201集成电路的讲解、调试。 具体元件有光敏声敏模块、热敏磁敏模块、JN6201主单元模块、发光管、3V电机、扬声器、触发按钮、电池盒等。要求发光管、3V电机、扬声器、触发按钮、电池盒固定在展示板上。 应用：认识常用传感器；了解传感器的作用及特性；熟悉传感器的应用；认识JN6201集成电路；调试应用JN6201集成电路，并可构建开环电子控制系统 | 1套 |
| 17 | TH-SZD 型 数字电路通用示教板 | 采用铝型材外框，优质钢质喷塑网孔板结构，配10多种实验模块，插接式结构，可灵活配置不同的模块完成多谐振荡器、JN6201集成电路的调试、电子门铃、数字密码锁、彩灯控制器、四舍五入电路等实验 | 1套 |
| 18 | TH-2484型 门电路演示器（集成） | 采用铝型材外框，优质铝塑板结构，配多种实验模块，可分析与、或、非、与非、或非门逻辑关系，在逻辑器件的管脚出并设有逻辑状态指示，采用+5V适配器供电。具体元件有：或门模块、与门模块、非门模块、发光管等。 应用：对数字电路中高低信号的认识；了解与、或、非、与非、或非门逻辑关系；简单的应用数字逻辑电路。 | 1套 |
| 19 | TH-BJQ 型 三人表决器示教板 | 采用铝型材外框，优质铝塑板结构。+5V适配器供电，电路清晰明了，各个输入输出设有逻辑状态自动指示，逻辑状态采用双色发光管的红绿显示指示高低，红色表示高电平，绿色表示低电平。教学目的：直观的引入逻辑关系的概念，对三人表决器原理和逻辑关系有了清楚的认识。本示教板通过了省级以上专业检测机构检测。 | 1套 |
| 20 | TH-JKT 型 晶体管开关特性示教板 | 采用铝型材外框，优质铝塑板结构，示教板利用低压直流电源供电，用指示灯的亮灭演示晶体管开关特性，电路设计合理，可选择三极管基极的高低电平、集电极限流电阻的接入与否等。具体元件有：电池盒、KN61开关、电阻、三极管、发光管等。应用：认识晶体管；了解晶体管的工作特性；熟悉晶体管开关特性的应用。 | 1套 |
| 21 | TH-JGL 型 晶闸管工作原理示教板 | 采用铝型材外框，优质铝塑板结构，采用低压直流电源供电，用小灯的亮灭演示晶闸管工作特性，电路设计合理，清晰明了。器件有：电池盒、KN61开关、6V小灯、电组等。应用：可认识晶闸管，了解其工作特性；了解晶闸管的应用；可比较无触点继电器（晶闸管）与触点继电器（电磁继电器）的工作特点 | 1套 |
| 22 | TH-JDQ 型 电磁继电器演示板 | 采用铝型材外框，优质铝塑板结构，低压直流电源供电，电路清晰明了，继电器为透明封装，可认识其结构及功能。具体元件有：透明继电器、内孔插座、小电机、风扇叶、电池盒等 应用：认识继电器的结构，了解其工作原理；了解继电器的作用；可比较触点继电器（电磁继电器）与无触点继电器（晶闸管）的工作特点。 | 1套 |
| 23 | TH-HWM 型 红外遥控门铃示教板 | 铝型材外框，优质铝塑板结构。1838红外接收，1N4148二极管、DG130三极管、0.5W/8Ω扬声器、音乐片。配555发射模块，也可用电视机遥控器控制。教学应用：在讲解电子控制技术概念时可以利用此示教板电路作例子讲解;可以利用此示教板讲解环控制系统. | 1套 |
| 24 | TH-HWD 型 简易红外遥控小灯示教板 | 铝型材外框，优质铝塑板结构。1838红外接收，配555发射模块，可用电视机遥控器控制。教学目的：让学生了解遥控系统和基本功能；让学生了解遥控电路的基本组成. | 1套 |
| 25 | TH-WDK 型 鸡蛋孵化温度控制器示教板 |
铝型材外框，优质铝塑板结构，采用适配器电源供电，配多种控制电路模块，实现多种控制方式，采用发光管模拟加热丝工作，安全可靠。 教学目的：让学生了解开、闭环电子控制系统；分析确定闭环控制系统中的被控对象和被控量，了解控制系统中的干扰因素。 |
1套 |
| 26 | TH-SWK 型 水箱水位闭环电子控制系统示教板 | 铝型材外框，优质铝塑板结构，采用适配器电源供电，配多种控制电路模块，实现多种控制方式。还可以与“技术与设计配置方案”中的“TH-JSW型水箱水位自动控制模型”配套使用 让学生了解开、闭环电子控制系统，分析确定闭环控制系统中的被控对象和被控量，了解控制系统中的干扰因素。 | 1套 |
| 27 | TH1209-2 型 高中教学电源 | 交流2V～24V，额定电流3A，每2V一档，共12档；直流稳压1.5V～25V，额定电流2A，分档连续可调，带指针表指示；直流大电流40A短时输出8S±2S自动关断。过载、短路时自动保护 | 1台 |
| 28 | TH2462-1 型 低频信号源 | 频率范围：20Hz～150kHz；输出波形：正弦波、三角波、方波；幅度：连续可调，*大幅度≥13V，幅度可衰减20dB、40dB、60dB，正弦波功率≥5W； 数字频率计（6位数码管）显示，可外测，测量范围1Hz～10MHz，测频精度：万分之二 | 1台 |
| 29 | TH-W4129 型 脉冲信号发生器 | 输出频率：1Hz/10Hz/100Hz/1kHz，可手控单频，带发光管指示 | 1台 |
| 30 | TH-W4114 型 逻辑笔 | TTL/CMOS电平可转换，三态，发光二极管指示，有捕捉窄脉冲功能 | 1台 |
| 31 | TH-2459 型 学生示波器 | 频带宽度：2MHz，偏转因数50mVpp/格±10%；扫描范围：10Hz～100kHz；示波管尺寸8厘米 | 1台 |
| 32 | TH1202-2 型 高中学生电源 | 交流2V～16V，额定电流3A，每2V一档，共8档；直流稳压2V～16V，额定电流2A，每2V一档，共8档。过载、短路时自动保护并声光告警 | 14台 |
| 33 | TH-CGQX 型 传感器综合实验箱 | 规格：415mm×145mm×100mm 铝合金包边实验箱，便携式适配器电源，内部设计有导线、实验模块存放槽；．面板为白底黑字线路板，设有多路电源输出及工作状态指示，并有过载保护功能；配传感器模块，接插式连接方式。可完成实验：1、万用表测多种传感器（光敏、热敏、声敏、磁敏、湿敏）；2、传感器功能演示电路实验；3、温控灯；4、声控灯；5、电磁继电器功能演示；6、电磁继电器控制电路；7、晶闸管控制电路；8、调光台灯 | 14台 |
| 34 | TH-SZDX 型 数字电路实验箱 | 规格：415mm×145mm×100mm 铝合金包边实验箱，便携式适配器电源，内部设计有导线、实验模块存放槽；面板为白底黑字线路板，设有多路电源输出及工作状态指示，并有过载保护功能；配面包板和通用数字电路模块，接插式连接方式。可完成实验：1、高低电平检测器，2、三极管开关电路；3、三极管放大电路；4、四舍五入电路；5、简易密码锁电路；6、与门和或门电路；7、三人表决器；8、单稳延时电路；9、定时电路；10、单键双稳开关；11、旋转彩灯；12、密码电路；13、可变调电子门铃、14聋人使用的闹钟 | 14台 |
| 35 | TH-JDQX 型 电磁继电器实验箱 | 规格：415mm×145mm×100mm 铝合金包边实验箱，便携式适配器电源，内部设计有导线、实验模块存放槽；面板为白底黑字线路板，设有多路电源输出及工作状态指示，并有过载保护功能；接插式连接方式，可完成实验：1、电磁继电器功能演示，2、电磁继电器控制电路，3、晶闸管控制电路，4、调光台灯 | 14台 |
| 36 | TH-DZKX 型 电子控制系统实验箱 | 规格：415mm×145mm×100mm 铝合金包边实验箱，便携式适配器电源，内部设计有导线、实验模块存放槽；面板为白底黑字线路板，设有多路电源输出及工作状态指示，并有过载保护功能；配有不同实验模块，接插式连接方式。可完成实验：1、单片机控制的数码显示电路；2、水位报警器；3、水位控制；4、变温报警电路；5、红外线遥控装置；6、多路无线遥控电路；7、无线遥控装置；8、数码显示电路；9、变眼的猫叫电路；10、语音录放集成电路；11、声控音乐彩灯电路 | 14台 |
| 37 | TH-DZJ 型 电子控制技术实验箱（选配） | 规格：415mm×145mm×100mm 1．铝合金包边实验箱，便携式适配器电源，内部设计有导线、实验模块存放槽；2．面板为白底黑字线路板，设有多路电源输出及工作状态指示，并有过载保护功能；3．配有多种实验模块，接插式连接方式，可根据教学要求进行实验拓展；4．导线采用多股无氧铜丝，并具有可修复功能；5．可完成教育部普通高中技术课程标准中涉及到《技术与设计1》、《技术与设计2》和《电子控制技术》教学内容和实验项目，约为46个实验项目。本产品需提供国家级单位提供的检测报告。 | 14台 |
| 组装焊接套件 | |||
| 38 | 无线遥控电子模型小赛车 | 可自由组装 | 14套 |
| 39 | 电子焊接套件 | 高、低电平检测器、光控路灯模型电路、红绿灯多谐振荡器、输血血型配对指示器、追捕恐怖分子游戏电路、防空警报器、声控闪光灯、自制湿敏传感器、红外遥控发射电路、红外遥控爬虫电路、红外遥控小车电路等共计10多种。 | 14套 |
| 40 | 遥控音乐门铃 | 焊接组装套件 | 14套 |
| 41 | 调谐收音机 | 焊接组装套件 | 14套 |
| 42 | 对讲机模型 | 焊接组装套件 | 14套 |
| 电子电工工具（组套工具，工具定点定位） | |||
| 43 | 万用表 | 数字表，三位半显示，有电阻、电容、电压、电流测量功能 | 14套 |
| 44 | 测电笔 | 氖管式 | |
| 45 | 电烙铁 | 40w，内热式 | |
| 46 | 吸锡器 | 铝塑吸锡器 | |
| 47 | 尖嘴钳 | 5寸，橡塑柄 | |
| 48 | 斜口钳 | 5寸，橡塑柄 | |
| 49 | 剥线钳 | 鸭嘴式，可剥硬线 | |
| 50 | 镊子 | 尖嘴式 | |
| 51 | 剪刀 | 民用型 | |
| 52 | 一字螺丝刀 | 3×75mm 橡塑柄 | |
| 53 | 一字螺丝刀 | 6×100mm 橡塑柄 | |
| 54 | 十字螺丝刀 | 3×75mm 橡塑柄 | |
| 55 | 十字螺丝刀 | 6×100mm 橡塑柄 | |
| 56 | 钟表批 | 每套6支 | |
| 57 | 焊锡丝 | 小卷 | |
| 58 | 烙铁架 | 铸铁 | 14个 |
| 序号 | 产品型号名称 | 主要技术规格 |
参考 配置 |
| 仪器及教具 | |||
| 1 | THJDZ-1 型 电子控制技术实践平台 | 实践台由钢质桌体、功能屏、实践挂箱等组成等组成。 采用组件式结构，多种安全保护；桌体为铁质喷塑，桌面板采用基材为25mm厚E1级刨花板，外压优质防火板；提供稳压电源、交流低压电流、函数发生器、蜂鸣器、多路插座、调压器等，为电子产品的测量调试和开发新产品提供丰富的资源。安装有日光灯照明、看板（用来夹资料）、仪器架、工具架等 主要参数有： 直流稳压电源：二路0-30V稳压直流电源输出，内置式继电器自动换档，多圈电位器连续调节，*大输出电流2A，具有限流保护功能，数字显示电流电压； 低压交流电源输出：3V、6V、9V、12V、15V、18V、24V交流输出、电流1A； 函数信号发生器：波形：正弦波、三角波、方波；频率范围：2Hz～2MHz分段连续可调，带频率显示，并可实现外接信号频率测量。 单次脉冲输出：每拔一次开关即可输出一组正负脉冲；音频功率放大器：内置喇叭，音频可调，在调试中可作信号寻迹使用。 直流电压表：数字显示，测量范围为0～200V 直流毫安表：数字显示，测量范围为0～2000mA | 14台 |
| 2 | JDZ-1 型 传感器实验挂箱 | 面板上固定有常用独立器件，接插式连接方式，学生可自己动手搭接电路。配有光敏、热敏、声敏、磁敏、湿敏等传感器，可认识各种传感器、熟悉传感器的功能及在实际中的应用等 | 14台 |
| 3 | JDZ-2 型 数字电路实验挂箱 | 配有面包板、集成芯片座及集成芯片外围电路，接插式连接方式，可熟悉数字电路基本知识、了解数字电路实际应用等 | 14台 |
| 4 | JDZ-3 型 电子控制系统实验挂箱 | 配有不同的模块，接插式连接方式，可学习电子系统的设计，开环、闭环系统电路的构建，了解单片机的应用等，掌握电子控制技术在实际生活中的应用 | 14台 |
| 5 | JDZ-4 型 创新型设计实训挂箱（选配） | 以教学知识点为重点，结合实际生活中电子控制技术的应用，培养设计思想，熟悉设计流程，让学生自己动手完成项目 | 14台 |
| 序号 | 产品型号名称 | 主要技术规格 |
参考 配置 |
| 通用部分（选配） | |||
| 1 | TH-7085T 型 数字视频展示台 | 具体参数见天煌教仪“现代多媒体电教设备产品简介及价格表” | 1台 |
| 2 | TH-8200B 型 智能型中央控制器 | 具体参数见天煌教仪“现代多媒体电教设备产品简介及价格表” | 1台 |
| 3 | 电动投影屏幕 | 120寸 | 1幅 |
| 4 | 计算机 | 根据用户要求配置 | 1台 |
| 5 | 投影机 | 根据用户要求配置 | 1台 |
| 6 | TH-YQCG 型 仪器工具存放柜 | 规格：1000mm×500mm×2000mm 柜身材料采用18mm厚三聚氰胺贴面刨花板（E1级），柜子上部分为4层，每层分出多种规格的格子空间，下部镶装实心对开门 | 2个 |
| 7 | 灭火器 | 干粉式 | 4个 |
| 仪器及教具 | |||
| 8 | THJJW-2 型 教师演示台 | 规格：2400mm×700mm×850mm 台面基材为25mm厚E1级刨花板，防火板贴面；台身用18mm厚三聚氰胺贴面刨花板（E1级），框架采用铝合金框架结构，材料是直径为φ50mm铝型材，壁厚1.5mm，表面氧化处理； 电源控制器在教师台抽屉内，采用教学安全交流电源，带漏电保护开关，220V交流输出插座。教师能对实验室电源进行总控，分控每组学生电源。为学生提供220V交流电源 | 1台 |
| 9 | THJXS-1 型 科学探究实验桌（六工位） | 规格：正六边形，边长为700mm，高度为760mm； 台面基材为25mm厚E1级刨花板，墨绿色防火板贴面；台身采用18mm厚三聚氰胺贴面刨花板(E1级），框架采用铝合金框架结构，材料是直径为φ50mm铝型材，壁厚1.5mm，表面氧化处理。本产品为组合式结构，可拆分为两张相同的梯形桌单独使用 | 9台 |
| 10 | 学生凳 | 凳面ABS注塑成型；450mm长， 1.5mm厚无痕钢管，高度可调；五脚塑钢结构，中间用十字架加固,焊接牢固，经久耐用。 | 56个 |
| 11 | TH-CDMX 型 机械传动模型 | 采用铝质材料，手摇式，配有圆柱齿轮传动、圆锥齿轮传动、带轮传动、齿轮齿条传动、蜗杆传动等传动模型 | 2套 |
| 12 | TH-CLBS 型 齿轮变速箱模型 | 采用铝质材料，可实现空挡、倒档、低速和高速的转换，以转盘的转动演示机械功能 | 2套 |
| 13 | TH-YGQM 型 雨刮器模型 | 曲柄连杆传动机构，带驱动电机，可掌握平面连杆装置的结构和特点 | 2套 |
| 14 | TH-BJSJ 型 报警器实践平台 | 利用光敏、声音等传感器实现报警功能。了解常见传感器的种类、掌握常见传感器的作用 | 9台 |
| 15 | TH-ZMSJ 型 自动门实践平台 | 铝合金箱体，独立器件，控制门实物模块，可自己动手搭接电路，实现自动门自动地开启和关闭。可掌握传感器、单片机的综合运用、了解单片机和控制电路的关系 | 2台 |
| 16 | TH-DLCM 型 独轮车 | 理解变速运动在实际生活中的运用；掌握链传动的实际传动方式和作用；通过摇动独轮车的塌脚，车轮能高速旋转，从而可分析链传动的效果和特征 | 9套 |
| 17 | TH-JXCM 型 机械毛毛虫 | 在马达通电旋转后，能通过平面连杆运动，带动模型实现前进的动作。以动手试验的方式理解圆柱齿轮传动和连杆传动带来的效果 | 9套 |
| 18 | TH-LDSJ 型 交通灯实践平台 | 规格：415mm×145mm×100mm 铝合金包边实验箱，便携式适配器电源供电，采用双色发光管，演示红、绿、黄灯的运行，分别控制东西和南北两个方向的交通，设有左转弯、右转弯、直行等模拟；并设有斑马线，可模拟人通行。数字显示时间，可自由设置。可模拟演示紧急状态及突发事件时的应对方案、交通禁行等 | 2台 |
| 19 | TH-FSSJ 型 电风扇实践平台 | 铝合金实验箱，适配器电源，独立器件，自行搭接电路完成实践 | 2台 |
| 20 | TH-JXSM 型 机械手模型 | 采用金属材料精加工而成。有三个自由度，可抓取物品，抬起手臂，左右移动。三个直流减速箱，可单独操控。工作电压：DC6V | 1套 |
| 21 | TH-RJXR 型 智能行走机器人 |
设计并搭建一个能够直立行走机器人，能够站立并保持平衡，在马达的驱动下，平稳地前进和后退，行走机器人主要由齿轮、电机、电源和控制器等组件构成。头部装有光电传感器，用于检测障碍物，主要配置有： Ø 控制器1台 Ø 直流电机模块2个 Ø 行走机器人齿轮、连接件1套 Ø 超声波传感器1个 Ø 触碰传感器2个 Ø 声音传感器1个 Ø 电源适配器1个 |
9套 |
| 22 | TH-RJZB 型 智能避障车 |
又叫碰撞小车，利用红外测障传感器来感应周边环境，遇到障碍物能主动避开。主体结构是有两个独立驱动车轮的小车，车体由两块基板用支架支撑而成，下方底板安装二个直流电机模块和车轮，上方放置机器人控制器、电源盒等，前方基板放置有传感器、缓冲器等组件，主要配置有： Ø 控制器1台 Ø 直流电机模块2个 Ø Φ50mm车轮2个 Ø 从动轮1个 Ø 避障机器人基板、连接件1套 Ø 红外测障传感器3个 Ø 电源适配器1个 |
9套 |
| 23 | TH-RJZX 型 智能巡迹车 |
利用灰度识别传感器实现对轨迹的判断和沿轨迹行走等任务，主体结构是有两个独立驱动车轮的小车，车体结构紧凑，寻迹部位安装有三个灰度传感器，控制器安装在车身后上方。车身和巡迹部分用连接件连接，主要配置有： Ø 控制器一台 Ø 直流电机模块2个 Ø 车轮2个 Ø 从动轮1个 Ø 寻迹机器人基板、连接件1套 Ø 灰度识别传感器3个 Ø 轨迹场地纸1张 Ø 电源适配器1个 |
9套 |
| 24 | TH-RJBY 型 智能搬运机器人 |
设计并搭建一个搬运机器人，能实现机器人的前进、后退、转弯、运载物料等功能。主体结构是有两个独立驱动车轮的小车，车体是有两块基板用支架支撑而成，下基板主要安装两个直流电机模块和一个伺服电机模块，上基板主要是车厢和电源盒，其两侧安装有红外对射传感器，用来检测车厢内是否有物料，车尾装有物料搬运机构，主要配置有： Ø 控制器1台 Ø 直流电机模块2个 Ø Φ50mm车轮2个 Ø 从动轮1个 Ø 伺服电机模块1个 Ø 搬运机器人基板、连接件1套 Ø 红外传感器2个 Ø 灰度传感器3个 Ø 电源适配器1个 |
9套 |
| 工具 | |||
| 25 | 万用表 | 数字表，三位半显示，有电阻、电容、电压、电流测量功能 | 9套 |
| 26 | 电烙铁 | 40w，内热式 | |
| 27 | 尖嘴钳 | 5寸，橡塑柄 | |
| 28 | 斜口钳 | 5寸，橡塑柄 | |
| 29 | 镊子 | 尖嘴式 | |
| 30 | 剪刀 | 民用型 | |
| 31 | 一字螺丝刀 | 3×75mm 橡塑柄 | |
| 32 | 十字螺丝刀 | 3×75mm 橡塑柄 | |
| 33 | 焊锡丝 | 小卷 | |
| 34 | 烙铁架 | 铸铁 | |
