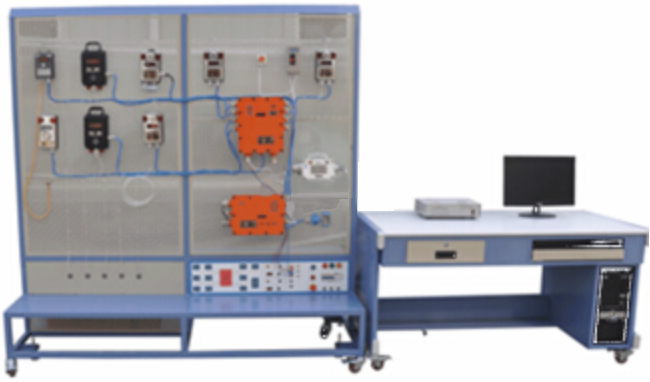

瓦斯爆炸实训装置
VSMAWS-1瓦斯爆炸实训装置由上海文圣教学设备有限公司生产定制瓦斯煤尘爆炸实验演示装置,煤矿安全技术培训装置设备真实，性能可靠。通过本设备安装、调试、巡检、维修，提高煤矿安全监测监控作业人员的实操能力 。再通过故障判断、分析处理提高业务技能。
一、构成：
成套监测监控系统及设备； 设备包括：系统软件、监测分站、传感器、传输线路、调制器、打印机、监控主机、监控终端、交换机、路油器等
二、功能
1）煤矿井下真实的监测监控系统，可以监测瓦斯浓度、风速、温度、各种有害气体浓度；也可监测设备的各种运行参数，经过长距离传输、放大；可以远距离的观测、自动控制、贮存和打印。与井下设备差异就是监测点少、传输距离短。
2）可对煤矿井下安全监测监控系统进行安装、调试、巡检、维修，保证其安全运行的作业。
3）通过煤矿开采整体设计装置了解煤矿生产系统，实施对煤矿生产系统整体的安全检查；
4）通过本装置了解生产工艺掌握岗位标准，实施对安全管理规章制度及安全技术措施的监督检查；
5）通过了解监测监控系统和避灾路线，掌握各种灾害发生的条件、预兆，增强对事故隐患的排查及安全处理的能力； 规格：3500 mm×2000 mm×2000mm
2.1功能概述：针对煤矿中常用电动机的电气控制而设计的，可完成典型矿山电气设备电气控制实训。装置采用配电柜形式、资源开放，可充分培养学员的实际动手能力，适用于煤矿电工及*人员的培训和考核。
2.2实训项目：
1）．三相鼠笼式电动机点动控制线路
2）．三相鼠笼式电动机自锁控制线路
3）．三相鼠笼式电动机正反转控制线路
4）．两台电动机的顺序启动、停车控制线路
5）．三相鼠笼式异步电动机带有点动的正反转控制线路
6）．三相鼠笼式电动机星/三角启动线路
7）．三相鼠笼式电动机自耦减压启动线路
8）．磁力启动器控制的鼠笼式异步电动机的启动线路
9）．磁力启动器控制的鼠笼式异步电动机的正反转线路
10）．绕线式异步电动机的电气控制线路
11）．风电闭锁电气控制线路
12）．瓦斯电闭锁电气控制线路
13）．风、电瓦斯闭锁电气控制线路
三、技术性能及配置
3.1柜体：左、右柜壁为双层亚光密纹喷塑结构，双面柜门设计，冷轧钢板、铝型材质；柜体后下侧留有电源输入线。
3.2柜门：装有1只交流电压表、1只交流电流表、电压指示切换开关；控制柜的供电急停按钮和启停开关控制，通过电压指示切换开关可分别指示电网的UUV、UVW、UWU线电压值；装有交流电流表，用来监视负载大小。
3.3柜内布置：柜内已安装有断路器、熔断器、接触器、继电器、空气阻尼式时间继电器、按钮开关、信号指示灯、热继电器、电磁启动器、Y/△启动器、自耦变压器等各种实训元器件、且所有器件的接线都在接线端子排上进行，从而避免了因长期在器件本身进行走线而导致其损坏，通过走线槽进行工艺布线。
3.4电机：三相鼠笼式异步电动机：1.1kW 380V/△ 4极；三相线绕式异步电动机：YZR112M-4-1.5kW 1410r/min 380V/Y
