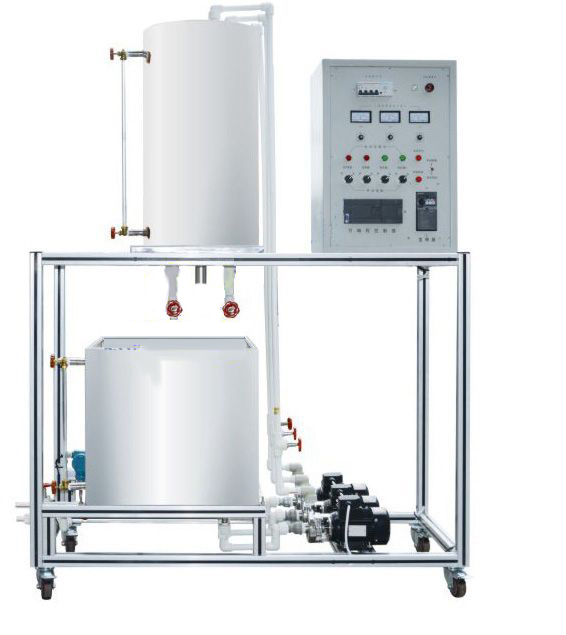

煤矿排水监控实训系统
一、煤矿排水监控实训系统概述
煤矿排水监控实训系统是针对目前各大、中型煤矿井的井涌水量变化导致矿井积水水位变化不定的情况，本企业研制了“煤矿排水监控实训系统”。
由于地下涌水量变化的随机性和危险性，要求有一定规模的矿井必须配备有大型的排水解决方案，煤矿排水监控实训系统是将大型的矿井水位自动控制系统进行功能上的再现，模拟现场安全水位自动控制，通过使用本装置，能让学生了解现场控制的各种环节。
二、煤矿排水监控实训系统特点
1.带有水位超高报警电磁阀自动排水的保护功能，以保证带电设备的用电安全
2.使用三路动力系统模拟工业现场的三台大功率水泵，可以实现对停排水位、低水位、中水位、高水位以及报警水位等阶段的全过程自动模拟
3.具有完善的报警系统，能逼真的模拟工业现场的各种情况，如矿井液位、泵转速及电机温度的检测信号故障报警，低水位、高水位以及超高水位的声光同步报警、优先级报警，报警复位和报警禁止复位等功能
4.具有对电机温度和转速实现全程监控的功能
5.具有模拟矿井涌水量大小变化的上位水箱系统，通过改变两路出水阀开度可以调节到控制所需水量大小的流量
6.具有外部系统手自动切换和PLC系统手自动切换控制功能，三路水泵具有全状态（手自动状态）全程指示功能
7.水位自动控制系统具有模拟工业现场控制先开先停的“倒泵”功能
三、煤矿排水监控实训系统技术性能
1.输入电压：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3.具有漏电流和漏电压保护功能
四、煤矿排水监控实训系统组成
本套系统将现场对象系统和控制结合为一体，在操作对象系统的同时，可以就地查看显示仪表的相关信息。
被控对象（不锈钢框架）：
1.不锈钢圆筒型封闭容器：1套，模拟矿井涌水量大小的不锈钢大容量容器
2.不锈钢储水箱：1套，模拟矿井水位的不锈钢大容量容器
3.动力系统：两路AC380V工频恒压泵与一路AC220V变频调速泵，完成排水功能
4.管路和手动阀门：采用Ф16mm和Φ20mm不锈钢复合管，手动阀门采用优质铜球阀
5.电磁阀：1套，完成超高水位的自动排水功能，保护用电设备的安全
6.压力变送器：1套，主要起到对储水箱进行液位测量的作用，并通过PLC的信号采集送至计算机监控界面进行显示
7.Pt100温度传感器：1套，主要测量变频调速电机的温度，并通过温度变送器及PLC的信号采集送至计算机监控界面进行显示
8.转速传感器：1套，主要对变频调速电机的转速进行测量，并通过PLC的信号采集送至计算机监控界面进行显示
控制箱：
1.控制箱电源控制部分包含：三相漏电保护断路器、漏电压保护器、三相电源指示灯、三相线电压表、状态显示灯、各种操作开关旋钮、各种报警信号灯和报警蜂鸣器等器件
2.变频器：1套，采用三菱变频器，主要对电机进行变频调速
3.S7-200PLC以及PLC的接线排：西门子S7-200PLC采用了CPU224主机（带14路开关量输入/10路继电器开关量输出）和EM235模块（4路模拟量输入/1路模拟量输出）
五、煤矿排水监控实训系统实训项目
1.装置的结构组成和系统认识
2.控制系统的功能介绍
3.水位手动控制系统
4.水位自动控制系统
5.水位定值控制系统
6.实时数据库组态实训
7.图形动画、报表、曲线、报警组态
8.设备通讯组态
9.脚本程序应用组态
