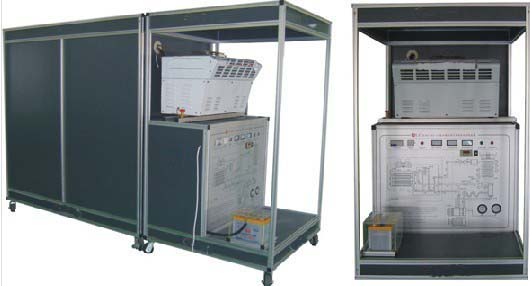

冷藏车技能实训考核装置
冷藏车技能实训考核装置是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（中级、高级）实训等教学实训装置。培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。
一、特 点
1.采用真实的全套专用制冷机组为实训对象，系统机组能够全自动制冷和除霜，满足与实物教学要求。整个系统真实完整, 与实际冷藏车制冷机组总体结构、性能完全相同。
2.实训装置集制冷系统、电气控制系统、模拟系统于一体，结构清晰、紧凑，与实际冷藏车制冷系统、电气系统一致，着重阐述了低温冷藏技术在制冷领域的优势。
3.实训装置直观展示了冷藏车专用制冷系统结构、工作原理，可清楚看到制冷循环系统结构及主要部件的实物，系统还配置有交流电压表、交流电流表、直流电压表、温度表、真空压力表、工作状态指示灯等使整个系统实时工作状态一目了然，相应部件均有名称标识。
4.可模拟故障设置，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故。有利于开展技能鉴定、考核工作
二、技术性能
1.输入电源：三相五线～380V±10% 50Hz
2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85﹪(25℃) 海拔＜4000m
3.装置容量：＜1.5kVA
4.制冷剂型号：R134a
5.安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
三、装置的基本装备
1.实训台：铁质双层亚光密纹喷塑结构，铝质面板，铝型材框架。模拟冷藏箱采用铝面板与铝型材拼合组装而成。
2.交流电源控制单元：三相五线制AC 380V电源供电，交流电压表1只、交流电流表1只、直流电压表1只；漏电保护器控制控制屏总电源，控制屏的供电由起停按钮控制。
3.制冷系统压力检测单元：提供2只真空压力表，测量范围分别为-0.1～1.5MPa、-0.1～3.5MPa,可显示系统低压侧和高压侧的压力。
4.冷凝器机组单元：冷凝器机组部分包括冷凝器盘管、电风扇、制冷压缩机及管道等组成。
5.蒸发器机组单元：蒸发器机组部分包括蒸发器盘管、电风扇、膨胀阀、排水盘等，安装在模拟冷藏箱内部。
6.智能温度控制系统单元：智能温控能对被控对象进行温度测量与显示，调节温度上、下限设定，完成全自动制冷、除霜、停机等功能；随时控制制冷机组的工作状态和观察模拟冷藏箱内温度，操作方便
7.工作流程图板1套：工作流程图板详细说明制冷系统流程、温度监测点、工作状态指示、系统部件说明。让学生能够深入地了解冷藏车制冷系统结构与工作流程。
8.制冷压缩机驱动机组1套：采用三相异步电机模拟汽车发动机来驱动压缩机。
9.发电机机组1套：配备有汽车专用发电机组1套、蓄电池1只；发电机给直流+12V蓄电池充电，蓄电池给冷凝风扇、蒸发风扇及智能温度控制提供工作电源，在驱动压缩机电机停机的状态下，智能温控仪仍然显示模拟冷藏箱温度变化情况及对系统进行控制。
10.专用工具：双表修理阀、公/英制加液管、真空泵
四、实训项目
1.冷藏车制冷原理基础知识
2.冷藏车制冷机组安装及调试
3.冷藏车制冷机组自控
4.冷藏车制冷机组故障模拟
5.冷藏车制冷机组维修
