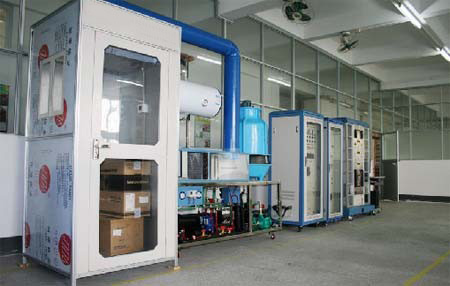

楼宇机电设备综合自动化系统实训装置(LON总线型)
一、产品概述
楼宇自动化系统的核心是建筑物内部的机电类设备的自动化,因此也称建筑设备自动化系统(BuildingAutomationSystem简称BAS),其任务是通过科学和智能化的管理对建筑物内的能源使用、环境、交通及安全设施进行监测、控制,向人们提供一个既安全可靠,又节约能源的高效、舒适、便利的建筑环境。
“楼宇机电设备综合自动化系统实训装置(LON总线型)”包含了中央空调、给排水、供配电、照明、电梯等子系统,它采用Lonworks现场总线技术完成各个子系统信息的统一管理和过程控制,采用WEB技术建立以浏览器/服务器模式的计算机信息管理系统,本地和远程的计算机都可以在软件系统的管理下,实现对大楼内各子系统的状态监控。具有如下功能:
1. 自动监视并控制各种机电设备的起、停,显示或打印当前运转状态
2. 自动检测、显示、打印各种机电设备的运行参数及其变化趋势或历史数据
3. 根据外界条件、环境因素、负载变化情况自动调节各种设备,使之始终运行于最佳状态
4. 监测并及时处理各种意外、突发事件
5. 实现对大楼内各种机电设备的统一管理、协调控制
6. 能源管理:水、电、气等的计量收费、实现能源管理自动化
二、系统特点
1. 采用模块化结构把控制功能进一步分散到现场级仪表,构成一个完全分散的、真正开放的建筑设备自动化系统。
2. 上位机具有浏览器/服务器网络模式,安装于中央控制室的中央管理计算机具有CRT显示、打印输出、丰富的软件管理和很强的数字通信功能,能完成集中操作、显示、报警、打印与优化控制等任务,避免了常规仪表控制分散后人机联系困难、无法统一管理的缺点,保证设备在最佳状态下运行。
3. 中央空调微型化同时,并保证整个中央空调系统的完整性和合理性,整套实训设备可演示夏季制冷循环,冬季制热循环,在蒸发器、冷凝器、冷却塔、模拟锅炉配置了温度测量点,便于学生观察,了解各种参数的变化情况和系统的工作状况。并人为增加了一些辅助配置,让学生全面地掌握中央空调技能知识。
4. 整套实训装置集制中央空调、给排水、供配电、照明、电梯、安全防范等子系统于一体,完成展示了楼宇机电设备的整体内容。
三、系统组成
系统主要由各个设备子系统组成,主要有:
1. 电梯控制系统(二座电梯六层)
2. 中央空调系统
3. 供配电系统
4. 照明系统
5. 给排水监控系统
四、实训项目
1. LonWorks总线控制系统实训
(1) B/S网络开发应用(B/S网络组建)
(2) 系统结构与设备认识
(3) DDC模块的开发使用
(4) LON网络开发应用(LON网组建)
2. 中央空调系统实训
(1) 中央空调系统结构及设备工作原理的了解和掌握
(2) 中央空调启动、运行、调试
(3) 中央空调运行工作情况、运行参数检测分析
(4) 中央空调控制的原理
3. 供配电及照明系统实训
(1) 应急照明控制运行实训
(2) 工作用电运行实训
(3) 检修用电运行实训
(4) 工作照明控制运行实训
4. 给排水监控系统实训
(1) 给排水系统认识实训
(2) 双泵控制变频恒压供水实训
(3) 单泵控制变频恒压供水实训
5. 电梯控制系统
(1) 双座电梯联动运行
(2) 变频器的基本使用
(3) 定时器指令
(4) 高速计数器综合
(5) 采用光电编码器的定位控制
(6) 轿厢自动开关门控制
(7) 语音报站控制
(8) 电梯模拟运行呼叫指示驱动
