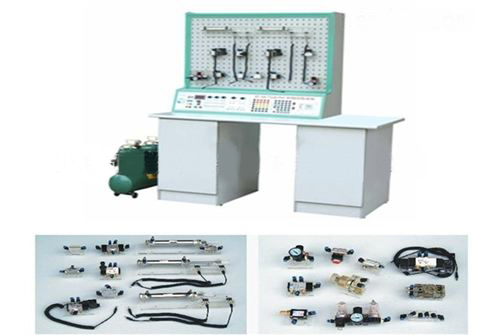

气动与PLC实训装置(双组型)
气动与PLC实训装置(双组型)是根据《液压与气压传动》、《气 动控制技术》等通用教材的内容要求，同时吸收了该专业广大师生的建议，使气动原理与自动控制理论能得到有效的运用。该系装置除了可以进行常规的气动基本控 制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，及其基本应用实验等，是机电一体化专业不可多得的实验设备。
气动与PLC实训装置(双组型)适应于大中专院校、职业学校机械工程、机电一体化和自动化专业开设《液压与气压传动》、《气动控制技术》等相关课程的教学实验，同时也可作为机、电和 气动一体化的综合实验台。学生通过操作实验及课程设计，可以更准确、形象地深入了解，掌握气动元件的结构，气动回路的控制原理及设计方法等。
主要参数：
电源：输入AC220V，输出DC24V/2A 空气压缩机 (基本配置小型机)功率：360W
电源：AC220V 公称1容积：10L 额定输出气压：0.7MPa
实验台外形尺寸：1500mm×700mm×760mm
实验支架尺寸： 1100mm×400mm×920mm
特点：
1、本产品插脚和底座是国家，做任何实验每个配备件不会松动与脱落。实验台装件底板采用2MM厚度铝板，用数控冲床成型。
2、气动控制实训装置主要由实训桌及实训台、气动元件和电气控制器件等组件组成。
3、配备气动元件，且均配有过渡底板，可方便、随意地将元件安放在实验面板上。回路搭接采用快换接头，拆接方便快捷。
4、实训气源压力低，电气控制采用低电压直流24V电源；实训气路、控制电路安全
可靠，设有手动、自动、顺序等控制功能。
5、实训控制单元也可以采用独立的继电器控制单元进行电气控制，
气动基本实验回路举例：
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路1
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸同步动作回路
19、四缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
TYQK-05 气动PLC控制实验系统|液压与气动实训装置配置清单
|
序号 |
分 类 |
项 目 |
型 号 规 格 |
数量 |
备注 |
|
1 |
气源 |
压缩机 |
XY5.2-双头 |
1只 |
|
|
2 |
实验台 |
实验桌 |
XY设计制作 |
1张 |
|
|
3 |
实验台 |
元件固定台架 |
XY设计制作 |
1台 |
|
|
4 |
电器部分 |
直流开关电源单元（DC：24V |
XY设计制作 |
1面 |
|
|
继电器控制单元 |
XY设计制作 |
|
|
5 |
接插元件 |
单作用缸 |
QGX25×100 |
1只 |
|
|
6 |
接插元件 |
双作用缸 |
QGX25×100 |
2只 |
|
|
7 |
接插元件 |
旋转气缸 |
MSQB20A-F9B |
1只 |
|
|
8 |
接插元件 |
三联件 |
AC2000三联件 |
1只 |
|
|
9 |
接插元件 |
减压阀（带压力表） |
AR2000 |
1只 |
|
|
10 |
接插元件 |
手动换向阀 |
4H210-08 |
1只 |
|
|
11 |
接插元件 |
单电磁换向阀（二位五通） |
4V210-08（DC24V） |
2只 |
|
|
12 |
接插元件 |
双电磁换向阀（二位五通） |
4V210-08（DC24V） |
1只 |
|
|
13 |
接插元件 |
双电磁换向阀（三位五通） |
4V210-08（DC24V） |
1只 |
|
|
14 |
接插元件 |
单气换向阀（二位通） |
4A210-08 |
2只 |
|
|
15 |
接插元件 |
双气换向阀（二位五通） |
4A210-08 |
2只 |
|
|
16 |
接插元件 |
行程阀（机控） |
MOV-2 |
1只 |
|
|
17 |
接插元件 |
行程阀（按钮） |
MOV-3A |
1只 |
|
|
18 |
接插元件 |
或门型梭阀 |
ST-02 |
2只 |
|
|
19 |
接插元件 |
快速排气阀1/4" |
QE-02 |
2只 |
|
|
20 |
接插元件 |
单向节流阀 |
RE-02 |
2只 |
|
|
21 |
接插元件 |
单向节流阀 |
JSC601 |
7只 |
|
|
22 |
接插元件 |
单向阀 |
1/4" |
2只 |
|
|
23 |
接插元件 |
顺序阀 |
XY设计制作 |
2只 |
|
|
序号 |
分 类 |
项 目 |
型 号 规 格 |
数量 |
备注 |
|
24 |
接插元件 |
气容 |
XY设计制作 |
1只 |
|
|
25 |
接插元件 |
六通 |
XY设计制作 |
2只 |
|
|
26 |
电器元件 |
行程开关 |
XY设计制作 |
4只 |
|
|
27 |
资料 |
实验指导书 |
|
1本 |
|
|
28 |
附件 |
内六角扳手 |
|
2把 |
|
|
29 |
附件 |
螺丝刀 |
|
2把 |
|
|
30 |
附件 |
活动扳手 |
150×19 |
1把 |
|
31 |
附件 |
尖嘴钳 |
|
1把 |
|
32 |
附件 |
剪刀 |
|
1把 |
|
33 |
附件 |
消声器（小） |
1/8" |
2只 |
|
34 |
附件 |
消声器（大） |
3/8" |
1只 |
|
|
35 |
附件 |
三通（T型三通） |
Φ6 |
4只 |
|
36 |
附件 |
三通（Y型减径三通） |
Φ8-Φ6 |
1只 |
|
37 |
附件 |
四通 |
Φ6 |
2只 |
|
38 |
附件 |
L型（螺纹二通） |
601 |
2只 |
|
39 |
附件 |
L型（螺纹二通） |
602 |
2只 |
|
40 |
附件 |
气孔塞头 |
Φ6 |
25只 |
|
41 |
附件 |
生料带 |
|
1个 |
|
|
42 |
附件 |
保险丝 |
2.5A |
5只 |
|
|
43 |
附件 |
行程开关 |
|
2只 |
|
44 |
附件 |
按钮开关 |
|
3只 |
|
45 |
附件 |
气管 |
PU气管6×4 |
1卷 |
