机修钳工技能实训平台(双面四工位）
机修钳工技能实训平台(双面四工位）装配钳工技能实训平台根据国家职业标准的相关考核要求，以就业为导向，以机修钳工基本技能任务为引领。设计相关任务课题，在任务引领下锻炼学生的划线、錾、锉、锯、螺纹加工等钳工技能。适合高职院校、职业学校、技工学校机械制造与维修类专业的教学与技能实训，也适合职业培训学校、职教中心、鉴定站/所等相关课程的技能鉴定考核。平台尺寸可以根据各校钳工台要求定做。
本系列产品分为：六面六工位、双面四工位、单面双工位
二、机修钳工技能实训平台|钳工技能实训装置系统特点
全面性：可以完成各种常用工具（如锤、锯、锉、凿等）的认识和使用，掌握划线、装配、调试、维修等技能。
实操性：可培养学生的划线、锯削、锉削、錾削、攻丝、绞孔等实际的动手操作能力，具有较强的实操性。
三、系统配置

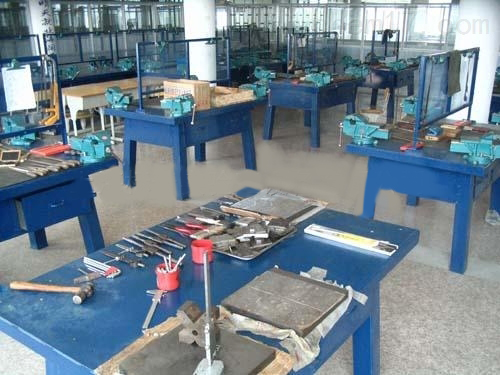

实训装置主要由实训台、防护网以及各种实训工具构成。
1.实训台：
钳工实训台为实木或加装1.5mm不锈钢包面（选配），耐油耐腐蚀、耐冲击，应由对称式双面工作台和移动式工作台组合而成。具备保护操作台面，整体结构坚固，造型美观大方。
|
序号 |
平台规格 |
尺寸(长宽高) |
台面材质 |
|
1 |
六面六工位 |
1800mm×1800mm×1150mm |
实木或选配 |
|
2 |
双面四工位 |
1500mm×1100mm×1327mm |
实木或选配 |
|
3 |
单面双工位 |
1500mm×600mm×1327mm |
实木或选配 |
2.电源台（选配）：
每工位配置AC220V双位插座，采用绝缘木质结构，顶部可以放置仪器设备提高设备使用率。结构紧凑、牢固、美观大方。
3.防护网（选配）
采用框架式结构，结构紧凑、牢固、美观大方，即可起实训操作时的防护作用，又可挂置机械图纸。
4.常用工具（选配）
该实训台配备的钳工工具通用化、标准化和专业化，可提高学生的操作技能水平。
五、实训项目
任务一：正六边形加工
1.划线
2.锯、锉基准面
3.锯、锉平行面
4.锯、锉第三、四面
5.锯、锉第五、六面
任务二：锉配凹凸体
1.工艺分析和划线
2.加工凸形体
3.加工凹形体
4.孔加工与攻螺纹
任务三（综合）：螺母加工
1.划线——根据图样，在工件表面上划出加工界线
2.錾削——将工件錾削加工成六角体
3.锉削操作——对錾削后工件表面进行锉削加工
4.锯削操作——把锉削完工的六角体锯成四段（长度为10mm）
5.钻孔操作
6.攻丝和套螺纹操作
|
序号 |
名称 |
规格 |
数量 |
备注 |
|
1 |
实训台 |
尺寸见上表 |
1台 |
|
|
2 |
台虎钳 |
150 |
2台 |
|
|
3 |
划线平板 |
300×300 |
1台 |
|
|
4 |
划针 |
|
2支 |
|
|
5 |
划线盘 |
300 |
2个 |
|
|
6 |
划规 |
250 |
2个 |
|
|
7 |
样冲 |
|
2把 |
|
|
8 |
活动扳手 |
250 |
2把 |
|
|
9 |
平口錾子 |
|
2套 |
|
|
10 |
锤子 |
1.5P |
2把 |
|
|
11 |
扁锉刀 |
200 |
2把 |
|
|
12 |
锯弓 |
|
2把 |
|
|
13 |
锯条 |
|
2根 |
|
|
14 |
丝锥扳手 |
230 |
2把 |
|
|
15 |
丝锥 |
M6、M10、M12 |
2套 |
|
|
16 |
板牙架 |
20、25、30 |
2套 |
|
|
17 |
板牙 |
M6、M10、M12 |
2套 |
|
|
18 |
开口扳手 |
|
2套 |
|
|
19 |
金属直尺 |
150 |
2把 |
|
|
20 |
内外卡钳 |
|
2套 |
|
|
21 |
游标卡尺 |
150 |
1把 |
|
|
22 |
万能刃具 |
320 |
1套 |
|
|
23 |
直角尺 |
|
2个 |
|
|
24 |
一字批 |
橡胶柄5×100 |
2把 |
|
|
25 |
十字批 |
橡胶柄5×100 |
2把 |
|
|
26 |
尖嘴钳 |
6寸 |
2把 |
|
|
27 |
钢丝钳 |
6寸 |
2把 |
|
|
28 |
什锦锉 |
|
2套 |
|
|
29 |
钢丝刷 |
宽40㎜ |
2把 |
|
|
30 |
油石 |
200 |
1块 |
|
|
31 |
麻花钻 |
Φ5、Φ8.5、Φ10.2 |
2套 |
|
|
32 |
加工材料（钢材） |
Φ16、Φ25 |
2套 |
长度20cm |
|
33 |
台钻 |
自带125平口钳、钻夹头 |
1台 |
用户选配 |
|
34 |
砂轮机 |
|
1台 |
用户选配
|
