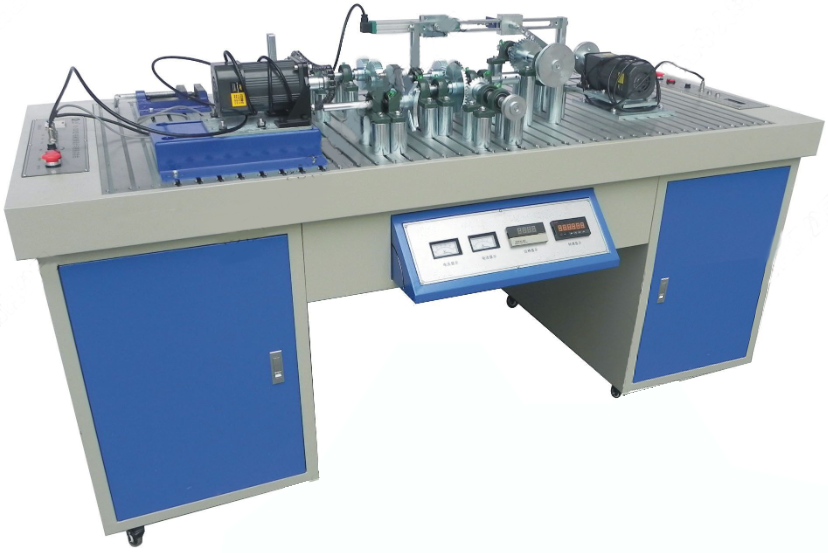

多功能机械系统创新组合搭接综合实训装置
一、产品概述
多功能机械系统创新组合搭接综合实训装置可满足两组学生共同实训。主要由实训台、零件架、电源控制箱、机械件、传感器、测试分析软件、实训工具等组成。台面为铝合金型材操作面板,学生既可进行各种典型机械系统组合搭接实训,也可自主设计机械系统创新方案进行组合搭接。能让学生掌握各种工具、卡具、量具的使用方法,锻炼其机械安装调整及机械创新设计能力。适合各职业院校机械类相关专业《机械工程基础》、《机械设计基础》、《公差配合与基础测量》等课程的实训教学。
二、配置及技术性能
1. 实训台
(1)实训台采用铁质双层亚光密纹喷塑结构,台面为带“T”形槽的铝合金型材操作面板,设有四个柜子(双层结构),便于存放实训工具和资料
(2)输入电源:单相三线～220V±10% 50Hz
(3)外形尺寸:1850mm×850mm×860mm
2. 零件架
(1)铁质双层亚光密纹喷塑结构,正反两面均可存放实训零件,并设有4个带刹车的万向轮
(2)外形尺寸:860mm×600mm×1600mm
3. 交流电机
4. 电源控制箱
(1) 调速器:提供交流电机调速电源
(2) 数据采集接口:主要包括角度、位移、转速等传感器接口及通讯接口
(3) 设有电流型漏电保护,I△n ≤30mA,动作时间≤0.1s,容量10A
5. 传感器
(1) 旋转编码器:铝合金材质,分度1024脉冲/转
(2) 直线位移传感器:铝合金外壳,量程 200mm,独立线性度 0.1%
三、实验内容:
(1) 机械传动系统的组成认识
(2) 键联接的安装与测量
(3) 动力传输系统的安装与调试
(4) V带传动的安装与测量
(5) 链传动的安装与调试
(6) 直齿轮传动的安装与调试
(7) 多轴传动的安装与调试
(8) 标准公差与加工超差传动件的性能对比
(9) 有轴向力传动零件的搭接与运转分析
(10) 曲柄摇杆工作系统的搭接、测试与分析
(11) 曲柄滑块工作系统的搭接、测试与分析
(12) 带传动与齿轮传动组合系统的搭接
(13) 齿轮传动与链传动组合系统的搭接
(14) 带传动与链传动组合系统的搭接
(15) V带传动与曲柄滑块机构组合系统搭接
(16) 链传动与曲柄连杆机构组合系统的搭接
(17) 圆柱直齿轮传动安装与调试
(18) 圆柱斜齿轮传动安装与调试
(19) 圆锥齿轮、直齿轮传动安装与调试
(20) 蜗杆蜗轮传动安装与调试
(21) 万向联轴器传动安装与调试
(22) 齿轮、曲柄滑块机构安装与调试
(23) 可调曲柄对心滑块机构安装与调试
(24) 可调曲柄偏置滑块机构安装与调试
(25) 齿轮摇杆机构安装与调试
(26) 可调曲柄摇杆机构安装与调试
(27) 多级变速传动系统 I安装与调试
(28) 多级传动变速系统II安装与调试
(29) 多级传动变速系统III安装与调试
(30) 锥齿轮传动系统安装与调试
(31) 槽轮机构安装与调试
机械原理实训设备：
ZRJX-JC机构创新设计组合搭接实训装置
一、 产品概述
本装置采用铝合金型材结构，利用各种给定的机械零部件，学生可自主搭接各种典型平面机构和空间机构，培养其对机构的创新能力、综合设计能力、工程实践能力。适合各职业院校机械类专业《机械创新设计》、《机械原理》、《机械设计》等课程开设综合性、创新性、设计性实训之用。
二、 配置及技术性能
本装置由实训台架（铝合金型材结构）、交流减速电机、电源控制箱、各种机械零部件、配件等组成。
1. 输入电源：单相三线～220V±10% 50Hz
2. 外形尺寸：实训台架 1200mm×360mm×760mm，电源控制箱 250mm×165mm×155mm
3. 交流减速电机1台：额定功率 90W，减速比1:150，调速范围 0～10r/min
4. 电源控制箱1台:配置交流减速电机调速器，给电机提供可调电源。调速电机转速以4位LED显示。
5. 机械零部件1套:提供各种组成典型平面机构、空间机构所需的零部件。
6. 配件1套：提供内六角扳手、小活动扳手、卷尺、小十字螺丝刀、实训指导书等。
7. 零件存放柜1套:存放各种机械零部件，便于学生实训操作和教师对实训设备的管理。
三）实训项目
1. 平面机构组成原理的拼装设计实训
2. 平面机构创新设计的接装设计实训
3. 空间机构的搭接设计实训
4. 典型平面机构搭接实训
四、实验内容：
可搭接以下机构：
1) 曲柄摇杆机构
2) 曲柄滑块机构
3) 双曲柄机构
4) 双摇杆机构
5) 曲柄摇块机构
6) 齿轮导杆机构
7) 六杆机构
8) 凸轮连杆机构
9) 齿轮曲柄机构
10) 外槽轮机构
11) 鄂式碎石机
12) 插床
13) 摆动导杆机构
14) 牛头刨床
15) 自动车床送料机构
16) 冲床送料机构
17) 变速传动
18) 分路传动
19) 获得较大传动比
20) 行程放大机构
21) 对心曲柄滑块机构
22) 偏置曲柄滑块机构
23) 齿轮齿条连杆组合机构
24) 齿轮连杆组合机构（一）
25) 齿轮连杆组合机构（二）
26) 齿轮连杆组合机构（三）
27) 齿轮连杆组合机构（四）
典型空间机构搭接实训
1) 蜗轮蜗杆传动
2) 45度螺旋齿轮传动
3) 单万向联轴器
4) 双万向节联轴器
5) 链轮传动
6) 螺旋-锥齿轮组合传动
除以上机构形式外，使用者可以任意设计拼机构
1) 锥齿轮-蜗轮蜗杆组合传动
2) 锥齿轮-万向节组合传动
3) 螺旋齿轮-蜗轮蜗杆组合传动
4) 螺旋齿轮-万向节组合传动
5) 螺旋-锥齿轮组合传动
6) 螺旋齿轮-槽轮机构-链传动机构
