一、概 述

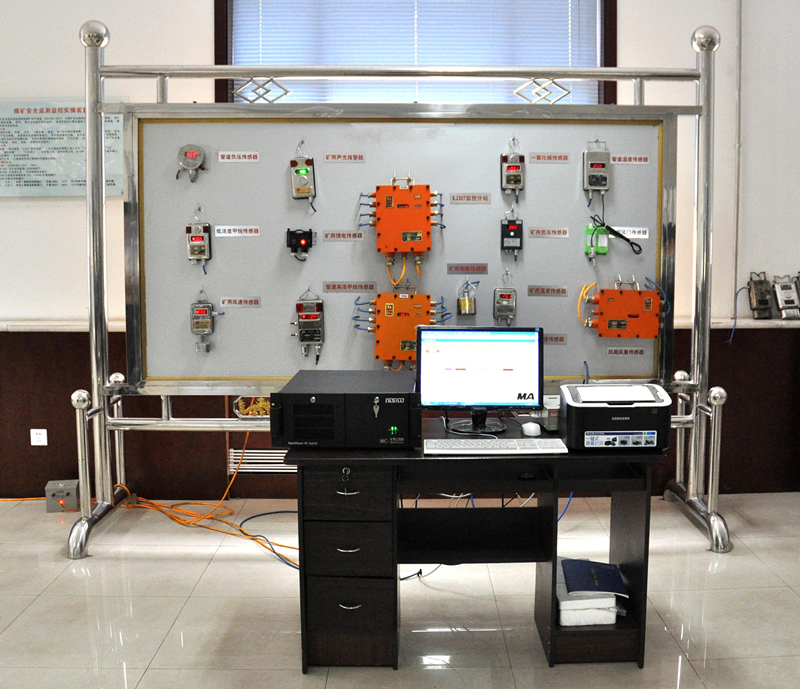

    煤矿安全监控设备和监控系统是保障矿井安全生产的重要手段。煤矿安全监控是综合性技术，涉及多项学科，内容复杂、难度高，要求维护管理人员具有较高的技能。“THMACG-1型煤矿传感器实训装置”是为满足煤矿安全监控技术人员技术培训要求而研制的。设备主要包含目前煤矿安全监控常用到的监测传感器，包括：温度传感器、瓦斯传感器、氧气传感器、一氧化碳传感器、硫化氢传感器、二氧化碳传感器、水位传感器、负压传感器等。通过该设备可使学生掌握煤矿传感器的基本原理、结构、联接、设置、调节、校准与维护。

二、特 点

1. 该装置为台式结构，实训台桌面采用高绝缘度、高强度、耐高温的密度板，符合环境保护标准。具有接地、漏电保护、采用高绝缘的安全型插座，安全性符合相关国家标准。
2. 每个传感器可检测实际的物理量，还配有模拟实际物理量的调节电位器来模拟实际的物理量的变化，气体传感器在无气样时也可用该模拟的物理量做测试。
3. 传感器设计布局模块化，结构清晰，检测点的引出，方便测试。
4. 传感器输出信号包括RS485信号输出、1～5mA电流信号输出、200～1000Hz的频率信号输出，均与实际煤矿传感器输出信号的标准一致。
5. 传感器的参数设置及校准均可用红外遥控器来进行设置，与实际的煤矿传感器的调校方式一致。
6. 传感器主控芯片采用AVR高速单片机，稳定可靠。
7. 配套上位机监控软件，对传感器检测量进行采集显示等。

三、技术性能

1. 实验台工作电源：单相三线～220V±10% 50HZ
2. 传感器工作电源：DC7V～20V
3. 工作环境：环境温度-10℃～+40℃；相对湿度＜85%(25℃) 海拔＜4000m
4. 传感器输出信号：1～5mA恒流信号，负载电阻0～500Ω；200～1000Hz频率信号，负载电阻1.5kΩ时输出高电平不小于3.0V，输出低电平不高于0.5V，整个频率范围内正脉冲和负脉冲的宽度均不小于0.3ms；RS485信号，波特率1200bps
5. 传感器模块尺寸：298mm×200mm×55mm

四、装置配置及功能

  1.传感器

 2.实训台
  提供实训所需的电源及各种测试仪表等，具体功能如下：

• 直流电源：三路+15V/2A的直流电源。
• 数字直流电压表1只：四个档位，量程0～200V，输入阻抗10MΩ，精度0.5级。
• 数字直流毫安表1只：三个档位，量程0～200mA，精度0.5级。
• 数字频率计1只：VP-P≥1V，频率测量范围1～9999Hz，测量误差＜0.1%。

 3.配套部件

五、实训项目

1. 煤矿传感器的基本原理与组成结构
2. 煤矿传感器的联接、设置、调节和校准
