一、系列概述
在中小学新课改的大背景下，锻炼学生的自主研究性学习习惯，就成为了现在中小学实验教学的主要任务。因此将信息技术和学科教学有机结合的探究性实验室就应运而生。
DIS Lab是数字化信息实验室的简称，DIS Lab的基本结构为：传感器+数据采集器+计算机+教学软件。DIS Lab以一系列的传感器替代了传统的测量仪器，能完成多种物理量数据的采集，数据通过数据采集器采集处理后上传到计算机，由教学软件进行实时的处理与分析。
DIS Lab将实验数据数字化，在真实实验的基础上实现了信息技术与教学实验的整合。能完成物理、化学、生物等多种学科实验。
大量的实验表明，尽管DIS Lab的传感器替代了部分测量仪表，但引入DIS Lab之后的实验教学体系并没有形成断层，实验数据依然来自于传统的实验装置。但是在数据采集和处理方面，却借助信息技术得到了显著改观。可以将学生从简单、机械、繁琐的数据处理过程中解脱出来，不仅可以激发学生实验兴趣、减轻学生实验作业负担，还为培养学生的探究能力和创新精神提供了极好的教学平台。

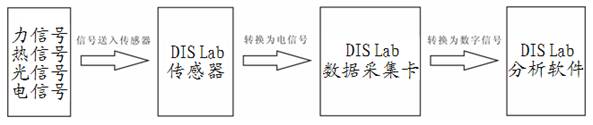

数字化信息系统实验室工作流程示意图
随着科技的发展，“计算机+传感器模式”模式的DIS Lab也逐步的发展起来，该模式的DIS Lab采用无线连接，传感器上具有显示功能，可脱机作为一部独立的仪器使用，也可同计算机连接，通过计算机软件进行更多更复杂的数据处理。
二、主要技术参数
普通型：该产品需要配置数据采集卡，通过上位机软件完成实验
|
序号 |
型号及名称 |
主要技术性能 |
|
1 |
CJ-100 数据采集器 |
USB接口，使用安全方便，无需外部电源； 四个模数混合通道，即插即用，实时同步； 支持热插拔，并自动识别传感器； 数据采样率：10kbps，12位模数转换精度； |
|
2 |
CJ-200 高速数据采集器 |
USB接口，使用安全方便，无需外部电源； 四个模数混合通道，即插即用，实时同步； 支持热插拔，并自动识别传感器； 数据采样率：100kbps，14位模数转换精度； |
|
3 |
CJ-300 无线数据采集器 |
无线传输，128*64液晶显示，可脱机测量； 四个模数混合通道，即插即用，实时同步； 支持热插拔，并自动识别传感器； 支持实验数据显示、处理、存储和传输； 数据采样率：100kbps，14位模数转换精度； |
|
4 |
CJ-400 手持式数据采集器 |
智能供电，超长待机； 掌上PDA与采集器通过无线网络同步通信； 采集器采用32位ARM处理器设计，主频500MHz； 八个模数混合通道，即插即用，实时同步； 支持热插拔，并自动识别传感器； 数据采样率：40kbps，14位模数转换精度； 标配3.5寸显示屏，USB接口、存储卡接口； 在线或离线测量，实时显示测量结果； 实验数据存储，U盘、SD卡； |
|
5 |
CJ-500 手持式数据采集器（分体式） |
分体式设计，智能供电，超长待机； 掌上电脑与采集器通过无线网络同步通信； 采集器采用32位ARM处理器设计，主频500MHz； 八个模数混合通道，即插即用，实时同步； 支持热插拔，并自动识别传感器； 数据采样率：40kbps，14位模数转换精度； 标配8.9寸显示屏，USB接口、存储卡接口； 在线或离线测量，实时显示测量结果； 实验数据存储，U盘、SD卡； |
|
6 |
CJ-600 手持式数据采集器（一体式） |
一体式设计，智能供电，超长待机； 掌上电脑与采集器通过无线网络同步通信； 采集器采用32位ARM处理器设计，主频500MHz； 八个模数混合通道，即插即用，实时同步； 支持热插拔，并自动识别传感器； 数据采样率：40kbps，14位模数转换精度； 标配8.9寸显示屏，USB接口、存储卡接口； 在线或离线测量，实时显示测量结果； 实验数据存储，U盘、SD卡； |
|
7 |
CG-001 位移传感器 |
分体式结构； 量程：0～200cm； 最小分辨率：1mm； 量程自适应； |
|
8 |
CG-001A 位移传感器 |
一体式结构； 量程：15～600cm； 最小分辨率：1mm； 量程自适应； |
|
9 |
CG-002 磁传感器 |
量程：-67mT～+67mT； 最小分辨率：0.1mT； 量程自适应； |
|
10 |
CG-002A 磁传感器 |
量程：-100mT～+100mT； 最小分辨率：0.1mT； 量程自适应； |
|
11 |
CG-004 电流传感器 |
量程：-2A～+2A； 最小分辨率：0.01A； 量程自适应； |
|
12 |
CG-005 电压传感器 |
量程：-20V～+20V； 最小分辨率：0.01V； 量程自适应； |
|
13 |
CG-008 光电门传感器 |
最小分辨率：0.1ms； 种测量模式：计时、计数、测速等； |
|
14 |
CG-009 力传感器 |
量程：-20N～+20N； 最小分辨率：0.01N； 量程自适应； |
|
15 |
CG-009A 力传感器 |
量程：-50N～+50N； 最小分辨率：0.01N； 量程自适应； |
|
16 |
CG-010 压强传感器 |
量程：0～300kPa； 最小分辨率：0.1kPa； 量程自适应； |
|
17 |
CG-010A 压强传感器 |
量程：0～700kPa； 最小分辨率：0.1kPa； 量程自适应； |
|
18 |
CG-010B 压差传感器 |
量程：-20kPa～20kPa； 最小分辨率：0.01kPa； 量程自适应； |
|
19 |
CG-011 声传感器 |
量程:0Hz～44kHz； |
|
20 |
CG-011A 声强传感器 |
量程：20dB～120dB； 分辨率：0.01dB； |
|
21 |
CG-012 微电流传感器 |
量程：-2μA～+2μA； 最小分辨率：0.01μA； 量程自适应； |
|
22 |
CG-013 温度传感器 |
量程：-20℃～+130℃； 最小分辨率：0.1℃； 量程自适应； |
|
23 |
CG-013A 快速温度传感器 |
量程：-20℃～+130℃； 最小分辨率：0.1℃； 量程自适应； 能快速响应温度的变化； |
|
24 |
CG-013B 高温传感器 |
量程：-20℃～+1200℃； 最小分辨率：0.1℃； 量程自适应； |
|
25 |
CG-013C 红外温度传感器 |
量程：-20℃～+200℃； 最小分辨率：0.1℃； 量程自适应； |
|
26 |
CG-016 光强分布传感器 |
分辨率：12dot/mm； |
|
27 |
CG-017 G-M 传感器 |
量程：0～40000cpm； 最小分辨率：1cpm； |
|
28 |
CG-018 加速度传感器 |
量程：-6g～+6g； 分辨率：0.001g； 量程自适应； |
|
29 |
CG-019 电导率传感器 |
量程：0～20mS/cm； 分辨率：0.001mS/cm； 量程自适应； |
|
30 |
CG-019A 电导率传感器 |
量程：0～200mS/cm； 分辨率：0.01mS/cm； 量程自适应； |
|
31 |
CG-020 氧气传感器 |
量程：0～100%； 分辨率：0.1%； |
|
32 |
CG-021 溶解氧传感器 |
量程：0～20mg/L； 分辨率：0.1mg/L； |
|
33 |
CG-022 色度传感器 |
量程：0～100%； 分辨率：0.1%； |
|
34 |
CG-023 PH值传感器 |
量程：0～14； 分辨率：0.1； |
|
35 |
CG-024 二氧化碳传感器 |
量程：0～5000ppm； 分辨率：20ppm； |
|
36 |
CG-025 湿度传感器 |
量程：0～100%RH； 分辨率：1%RH； |
|
37 |
CG-026 浊度传感器 |
量程：0～400NTU； 分辨率：0.1NTU； |
|
38 |
CG-027 心电图传感器 |
量程：30bpm～200bpm； 分辨率：1bpm； |
|
39 |
CG-028 光照度传感器 |
量程：0～20000 lx； 分辨率：10 lx； |
|
40 |
CG-029 电子罗盘传感器 |
量程：0～359度； 分辨率：1度； |
|
41 |
CG-030 旋转运动传感器 |
量程：0～30 r/s； 分辨率：0.09°； |
|
42 |
CG-31 呼吸率传感器 |
量程：-315～315 L/min； 最小分辨率：0.01 L/min； 量程自适应； |
|
43 |
CG-32 氧化还原传感器 |
量程：-2000～2000mV； 最小分辨率：1mV； 量程自适应； |
|
44 |
CG-33 二氧化硫传感器 |
量程：0～20ppm； 分辨率：0.01ppm； 量程自适应； |
|
45 |
CG-34 酒精传感器 |
量程:0 mg/L ～2 mg/L； 只可测量气态酒精； |
|
46 |
CG-35 心率传感器 |
量程：0次～200次； 可通过专用软件实时显示心率大小以及心电心率波形； |
|
47 |
CG-36 倾角传感器 |
量程：0°～180°； 分度：1°； |
|
48 |
CG-37 频率传感器 |
量程：1Hz～1MHz； 分度：1Hz； 测量方波信号频率； |
|
49 |
CG-38 常开常闭传感器 |
与其他传感器配合，可控制执行器动作实验； |
|
50 |
CS-101 专用软件
|
软件界面采用菜单式结构+窗口式结构； 通用软件功能强大、界面友好、易学实用； 自动识别传感器，智能设定最佳采样频率； 软件调零，自动量程切换； 表格、图表、数值仪器、表盘等多种数据显示方式； 多次实验的曲线，可在同一界面显示； 具有各种曲线拟合功能，可以进行专业的实验数据分析； 内置实验模版和实验指导，自动生成实验报告功能； 人性化设计，可在满足实验要求基础上进行实验探索； 兼容性强，支持多种硬件平台； |
|
51 |
CS-102 通用软件 |
|
|
52 |
CS-103 电学仿真软件 |
针对中学物理电学中的基础实验和探索性实验而专门设计的电学仿真软件。实验内容丰富、效果逼真、数据准确、界面清晰生动，是真实实验的虚拟化； |
|
53 |
CS-104 声学教学软件 |
由声波发生、波形展示和频谱分析功能构成，通过外接话筒采集声波； |
无线型：该产品的传感器带有无线传输功能，可独立完成实验。
|
序号 |
型号及名称 |
主要技术性能 |
|
1 |
WXCG-001 位移传感器 |
量程：0～200cm； 最小分辨率：1mm； 量程自适应； |
|
2 |
WXCG-002 磁传感器 |
量程：-67mT～+67mT； 最小分辨率：0.1mT 量程自适应； |
|
3 |
WXCG-003 电流传感器 |
量程：-2A～+2A； 最小分辨率：0.01A； 量程自适应； |
|
4 |
WXCG-004 电压传感器 |
量程：-15V～+15V； 最小分辨率：0.01V； 量程自适应； |
|
5 |
WXCG-005 光电门传感器 |
分辨率：0.1ms； 多种测量模式：计时、计数、测速等； |
|
6 |
WXCG-006 力传感器 |
量程：-20N～+20N； 最小分辨率：0.01N； 量程自适应； |
|
7 |
WXCG-007 压强传感器 |
量程：0～700kPa； 分辨率：0.1kPa； 量程自适应； |
|
8 |
WXCG-008 微电流传感器 |
量程：-2μA～+2μA； 最小分辨率：0.01μA； 量程自适应； |
|
9 |
WXCG-009 温度传感器 |
量程：-20℃～+130℃； 分辨率：0.1℃； 量程自适应； |
|
10 |
WXCG-010 加速度传感器 |
量程：-6g～+6g； 分辨率：0.001g； 量程自适应； |
|
11 |
WXCG-011 氧气传感器 |
量程：0～100%； 分辨率：0.1%； |
|
12 |
WXCG-012 溶解氧传感器 |
量程：0～20mg/L； 分辨率：0.1mg/L； |
|
13 |
WXCG-013 PH值传感器 |
量程：0～14； 分辨率：0.1； |
|
14 |
WXCG-014 湿度传感器 |
量程：0～100%RH； 分辨率：1%RH； |
|
15 |
WXCG-015 光照度传感器 |
量程：0～20000 lx； 最小分辨率：10 lx； 量程自适应； |
|
16 |
WXCS-101 专用软件 |
软件界面采用菜单式结构+窗口式结构； 通用软件功能强大、界面友好、易学实用； 自动识别传感器，智能设定最佳采样频率； 软件调零，自动量程切换； 表格、图表、数值仪器、表盘等多种数据显示方式； 多次实验的曲线，可在同一界面显示； 具有各种曲线拟合功能，可以进行专业的实验数据分析； 内置实验模版和实验指导，自动生成实验报告功能； 人性化设计，可在满足实验要求基础上进行实验探索； 兼容性强，支持多种硬件平台； |
|
17 |
WXCS-102 通用软件 |
|
|
18 |
WXCS-103 电学仿真软件 |
针对中学物理电学中的基础实验和探索性实验而专门设计的电学仿真软件。实验内容丰富、效果逼真、数据准确、界面清晰生动，是真实实验的虚拟化； |
|
19 |
WXCS-104 声学教学软件 |
由声波发生、波形展示和频谱分析功能构成，通过外接话筒采集声波； |
三、实验室配置方案
THDSK X-1型 初中科学数字化信息系统实验室配置方案
|
序号 |
型号名称 |
功能和技术指标 |
数量 |
|
1 |
软件包V1.0 |
专用软件：能快捷、准确的完成特定实验，具有数据处理和分析、曲线拟合等功能； 通用软件：具有对所有采集的传感器信号进行显示、存储、曲线拟合、数据处理和分析等功能。适合学生进行探索性实验和研究； |
1 |
|
2 |
CJ-100 数据采集器 |
4路模数混合通道，传感器自动识别，USB接口，不需外加电源，数据采样率：10kbPs，12位模数转换精度； |
1 |
|
3 |
CG-004 电流传感器 |
量程：-2A～+2A；分辨率：0.01A； |
1 |
|
4 |
CG-005 电压传感器 |
量程：-15V～+15V；分辨率：0.01V； |
1 |
|
5 |
CG-012 微电流传感器 |
量程：-2μA～+2μA；最小分辨率：0.01μA； |
1 |
|
6 |
CG-009 力传感器 |
量程：-20N～+20N；分辨率：0.01N； |
2 |
|
7 |
CG-010 压强传感器 |
量程：0～300kPa；分辨率：0.01kPa； |
1 |
|
8 |
CG-002 磁传感器 |
量程：-67mT～+67mT；最小分辨率：0.1mT； |
1 |
|
9 |
CG-013 温度传感器 |
量程：-20℃～+130℃；分辨率：0.1℃； |
3 |
THDSDL-1型 中学地理数字化信息系统实验室配置方案
|
序号 |
型号名称 |
功能和技术指标 |
数量 |
|
1 |
软件包V1.0 |
专用软件：能快捷、准确的完成特定实验，具有数据处理和分析、曲线拟合等功能； 通用软件：具有对所有采集的传感器信号进行显示、存储、曲线拟合、数据处理和分析等功能。适合学生进行探索性实验和研究； |
1 |
|
2 |
CJ-100 数据采集器 |
4路模数混合通道，传感器自动识别，USB接口，不需外加电源，数据采样率：10kbPs，12位模数转换； |
1 |
|
3 |
CG-013 温度传感器 |
量程：-20℃～+130℃；分辨率：0.1℃； |
1 |
|
4 |
CG-025 湿度传感器 |
量程：0～100%RH；分辨率：1%RH； |
1 |
|
5 |
CG-028 光照度传感器 |
量程：0～20000 lx；分辨率：10 lx； |
1 |
|
6 |
CG-010 压强传感器 |
量程：0～300kPa；分辨率：0.01kPa； |
1 |
|
7 |
CG-020 氧气传感器 |
量程：0～100%；分辨率：0.1%； |
1 |
|
8 |
CG-017 G-M 传感器 |
量程：0～40000cpm；最小分辨率：1cpm； |
1 |
THDSWL-1/2/3型 中学物理数字化信息系统实验室配置方案
|
序号 |
型号名称 |
功能和技术指标 |
数量 |
配置类型 |
||
|
1 |
CJ-100 数据采集器 |
USB接口，不需外加电源； 4路模数混合通道，传感器自动识别； 数据采样率：10kbps，12位模数转换精度； |
1 |
基础型 |
||
|
2 |
CJ-300 无线数据采集器 |
无线传输，128*64液晶显示，可脱机测量； 四个模数混合通道，即插即用，实时同步； 支持热插拔，并自动识别传感器； 支持实验数据显示、处理、存储和传输； 数据采样率：100kbps，14位模数转换精度； |
1 |
普及型 |
||
|
3 |
CJ-500 手持式数据采集器 （分体式） |
分体式设计，智能供电，超长待机； 掌上电脑与采集器通过无线网络同步通信； 采集器采用32位ARM处理器设计，主频500MHz； 八个模数混合通道，即插即用，实时同步； 支持热插拔，并自动识别传感器； 数据采样率：40kbps，14位模数转换精度； 标配8.9寸显示屏，USB接口、存储卡接口； 在线或离线测量，实时显示测量结果； 实验数据存储，U盘、SD卡； |
1 |
拓展型 |
||
|
4 |
软件包V1.0 |
专用软件：能快捷、准确的完成特定实验； 通用软件：具有对所有传感器信号进行显示、存储、曲线拟合、数据处理和分析等功能； 电学仿真软件：能完成中学物理所有电学实验； |
1 |
基
础
型 |
普
及
型 |
拓
展
型 |
|
5 |
CG-002 磁传感器 |
量程：-67mT～+67mT；分辨率：0.1mT； |
1 |
|||
|
6 |
CG-004 电流传感器 |
量程：-2A～+2A；分辨率：0.01A ； |
1 |
|||
|
7 |
CG-005 电压传感器 |
量程：-15V～+15V；分辨率：0.01V； |
1 |
|||
|
8 |
CG-008 光电门传感器 |
分辨率：0.1ms； |
2 |
|||
|
9 |
CG-009 力传感器 |
量程：-20N～+20N；分辨率：0.01N； |
2 |
|||
|
10 |
CG-013 温度传感器 |
量程：-20℃～+130℃；分辨率：0.1℃； |
1 |
|||
|
11 |
CG-010A 压差传感器 |
量程：-20～20kPa；分辨率：0.01kPa； |
1 |
|||
|
12 |
CG-001 位移传感器 |
量程：0～200cm；分辨率：1mm； |
1 |
|
||
|
13 |
CG-010 压强传感器 |
量程：0～300kPa；分辨率：0.1kPa； |
1 |
|||
|
14 |
CG-011 声传感器 |
量程：0Hz～44kHz； |
1 |
|||
|
15 |
CG-011A 声强传感器 |
量程：20dB～120dB；分辨率：0.01dB； |
1 |
|||
|
16 |
CG-012 微电流传感器 |
量程：-2uA～+2uA；分辨率：0.01μA； |
1 |
|||
|
17 |
CG-028 光照度传感器 |
量程：0～20000 lx；分辨率：10 lx； |
1 |
|||
|
18 |
CG-016 光强分布传感器 |
分辨率：12dot/mm； |
1 |
|
||
|
19 |
CG-017 G-M传感器 |
量程：0～40000cpm；分辨率：1cpm； |
1 |
|||
|
20 |
CG-018 加速度传感器 |
量程：-6g～+6g；分辨率：0.00g； |
1 |
|||
|
21 |
CG-029 电子罗盘传感器 |
量程：0～359度；分辨率：1度； |
1 |
|||
|
22 |
CG-030 旋转运动传感器 |
量程：0～30 r/s；分辨率：0.09°； |
1 |
|||
THDSHX-1/2/3型 中学化学数字化信息系统实验室配置方案
|
序号 |
型号名称 |
功能和技术指标 |
数量 |
配置类型 |
||
|
1 |
CJ-100 数据采集器 |
USB接口，不需外加电源； 4路模数混合通道，传感器自动识别； 数据采样率：10kbps，12位模数转换精度； |
1 |
基础型 |
||
|
2 |
CJ-300 无线数据采集器 |
无线传输，128*64液晶显示，可脱机测量； 四个模数混合通道，即插即用，实时同步； 支持热插拔，并自动识别传感器； 支持实验数据显示、处理、存储和传输； 数据采样率：100kbps，14位模数转换精度； |
1 |
普及型 |
||
|
3 |
CJ-500 手持式数据采集器 （分体式） |
分体式设计，智能供电，超长待机； 掌上电脑与采集器通过无线网络同步通信； 采集器采用32位ARM处理器设计，主频500MHz； 八个模数混合通道，即插即用，实时同步； 支持热插拔，并自动识别传感器； 数据采样率：40kbps，14位模数转换精度； 标配8.9寸显示屏，USB接口、存储卡接口； 在线或离线测量，实时显示测量结果； 实验数据存储，U盘、SD卡； |
1 |
拓展型 |
||
|
4 |
软件包V1.0 |
专用软件：能快捷、准确的完成特定实验 通用软件：具有对所有传感器采集的信号进行显示、存储、曲线拟合、数据处理和分析等功能 |
1 |
基
础
型 |
普
及
型 |
拓
展
型 |
|
5 |
CG-005 电压传感器 |
量程：-15V～+15V；分辨率：0.01V |
1 |
|||
|
6 |
CG-004 电流传感器 |
量程：-2A～+2A；分辨率：0.01A |
1 |
|||
|
7 |
CG-013 温度传感器 |
量程：-20℃～+130℃；分辨率：0.1℃ |
1 |
|||
|
8 |
CG-010 压强传感器 |
量程：0～700kPa；分辨率：0.1kPa |
1 |
|||
|
9 |
CG-023 PH值传感器 |
量程：0～14；分辨率：0.1 |
1 |
|||
|
10 |
CG-019 电导率传感器 |
量程：0～20mS/cm；分辨率：0.001mS/cm |
1 |
|||
|
11 |
CG-028 光照度传感器 |
量程：0～20000 lx；分辨率：10 lx |
1 |
|
||
|
12 |
CG-022 色度传感器 |
量程：0～100%；分辨率：0.1% |
1 |
|||
|
13 |
CG-026 浊度传感器 |
量程：0～400NTU；分辨率：0.1NTU |
1 |
|||
|
14 |
CG-32 氧化还原传感器 |
量程：-2000～2000mV；最小分辨率：1mV； |
1 |
|
||
|
15 |
CG-021 溶解氧传感器 |
量程：0～20mg/L；分辨率：0.1mg/L |
1 |
|||
|
16 |
CG-020 氧气传感器 |
量程：0～100%；分辨率：0.1% |
1 |
|||
|
17 |
CG-024 二氧化碳传感器 |
量程：0～5000ppm；分辨率：20ppm |
1 |
|||
THDSSW-1/2/3型 中学生物数字化信息系统实验室配置方案
|
序号 |
型号名称 |
功能和技术指标 |
数量 |
配置类型 |
||
|
1 |
CJ-100 数据采集器 |
USB接口，不需外加电源； 4路模数混合通道，传感器自动识别； 数据采样率：10kbps，12位模数转换精度； |
1 |
基础型配置 |
||
|
2 |
CJ-300 无线数据采集器 |
无线传输，128*64液晶显示，可脱机测量； 四个模数混合通道，即插即用，实时同步； 支持热插拔，并自动识别传感器； 支持实验数据显示、处理、存储和传输； 数据采样率：100kbps，14位模数转换精度； |
1 |
普及型配置 |
||
|
3 |
CJ-500 手持式数据采集器 （分体式） |
分体式设计，智能供电，超长待机； 掌上电脑与采集器通过无线网络同步通信； 采集器采用32位ARM处理器设计，主频500MHz； 八个模数混合通道，即插即用，实时同步； 支持热插拔，并自动识别传感器； 数据采样率：40kbps，14位模数转换精度； 标配8.9寸显示屏，USB接口、存储卡接口； 在线或离线测量，实时显示测量结果； 实验数据存储，U盘、SD卡； |
1 |
拓展型配置 |
||
|
4 |
软件包V1.0 |
专用软件：能快捷、准确的完成特定实验 通用软件：具有对所有传感器采集的信号进行显示、存储、曲线拟合、数据处理和分析等功能 |
1 |
基 础 型
基 础 型 |
普 及 型
普 及 型 |
拓 展 型
拓
展
型 |
|
5 |
CG-013 温度传感器 |
量程：-20℃～+130℃；分辨率：0.1℃ |
1 |
|||
|
6 |
CG-023 PH值传感器 |
量程：0～14；分辨率：0.1 |
1 |
|||
|
7 |
CG-019 电导率传感器 |
量程：0～20mS/cm；分辨率：0.001mS/cm |
1 |
|||
|
8 |
CG-027 心电图传感器 |
量程：30～200bpm；分辨率：1bpm |
1 |
|||
|
9 |
CG-025 湿度传感器 |
量程：0～100%RH；分辨率：1%RH |
1 |
|||
|
10 |
CG-010 压强传感器 |
量程：0～300kPa；分辨率：0.1kPa |
1 |
|||
|
11 |
CG-020 氧气传感器 |
量程：0～100%；分辨率：0.1% |
1 |
|
||
|
12 |
CG-024 二氧化碳传感器 |
量程：0～5000ppm；分辨率：20ppm |
1 |
|||
|
13 |
CG-028 光照度传感器 |
量程：0～20000 lx；分辨率10 lx |
1 |
|||
|
14 |
CG-021 溶解氧传感器 |
量程：0～20mg/L；分辨率：0.1mg/L |
1 |
|
||
|
15 |
CG-31 呼吸率传感器 |
量程：-315～315 L/min；分辨率：0.01 L/min； |
1 |
|||
|
16 |
CG-022 色度传感器 |
量程：0～100%；分辨率：0.1% |
1 |
|||
|
17 |
CG-026 浊度传感器 |
量程：0～400NTU；分辨率：0.1NTU |
1 |
|||
THWXWL-1型 中学物理数字化信息系统实验室（无线型）配置方案
|
序号 |
型号名称 |
功能和技术指标 |
数量 |
|
1 |
软件包V2.0 |
包括专用软件和通用软件； 能快捷、准确的完成实验，具有数据处理和分析、曲线拟合等功能； |
1 |
|
2 |
WXCG-001 位移传感器 |
量程：0～200cm；分辨率：1cm； |
1 |
|
3 |
WXCG-002 磁传感器 |
量程：-67mT～+67mT；分辨率：0.1mT； |
1 |
|
4 |
WXCG-003 电流传感器 |
量程：-2A～+2A；分辨率：0.01ª； |
1 |
|
5 |
WXCG-004 电压传感器 |
量程：-15V～+15V；分辨率：0.01V； |
1 |
|
6 |
WXCG-005 光电门传感器 |
分辨率：0.1ms； |
1 |
|
7 |
WXCG-006 力传感器 |
量程：-20N～+20N；分辨率：0.01N； |
1 |
|
8 |
WXCG-007 压强传感器 |
量程：0～300kPa；分辨率：0.1kPa； |
1 |
|
9 |
WXCG-008 微电流传感器 |
量程：-2uA～+2uA；分辨率：0.01μA； |
1 |
|
10 |
WXCG-009 温度传感器 |
量程：-20℃～+130℃；分辨率：0.1℃； |
1 |
|
11 |
WXCG-010 加速度传感器 |
量程：-6g～+6g；分辨率：0.001g； |
1 |
|
12 |
WXCG-015 光照度传感器 |
量程：0～20000 lx；分辨率：10 lx； |
1 |
THWXHX-1型 中学化学数字化信息系统实验室（无线型）配置方案
|
序号 |
型号名称 |
功能和技术指标 |
数量 |
|
1 |
软件包V2.0 |
包括专用软件和通用软件； 能快捷、准确的完成实验，具有数据处理和分析、曲线拟合等功能； |
1 |
|
2 |
WXCG-003 电流传感器 |
量程：-2A～+2A；分辨率：0.01A； |
1 |
|
3 |
WXCG-004 电压传感器 |
量程：-15V～+15V；分辨率：0.01V； |
1 |
|
4 |
WXCG-007 压强传感器 |
量程：0～300kPa；分辨率：0.1kPa； |
1 |
|
5 |
WXCG-009 温度传感器 |
量程：-20℃～+130℃；分辨率：0.1℃； |
1 |
|
6 |
WXCG-011 氧气传感器 |
量程：0～100%；分辨率：0.1%； |
1 |
|
7 |
WXCG-012 溶解氧传感器 |
量程：0～20mg/L；分辨率：0.1mg/L； |
1 |
|
8 |
WXCG-013 PH值传感器 |
量程：0～14；分辨率：0.1； |
1 |
|
9 |
WXCG-015 光照度传感器 |
量程：0～20000 lx；分辨率：10 lx； |
1 |
THWXSW-1型 中学生物数字化信息系统实验室（无线型）配置方案
|
序号 |
型号名称 |
功能和技术指标 |
数量 |
|
1 |
软件包V2.0 |
包括专用软件和通用软件； 能快捷、准确的完成实验，具有数据处理和分析、曲线拟合等功能； |
1 |
|
2 |
WXCG-007 压强传感器 |
量程：0～700kPa；分辨率：0.1kPa； |
1 |
|
3 |
WXCG-009 温度传感器 |
量程：-20℃～+130℃；分辨率：0.1℃； |
1 |
|
4 |
WXCG-011 氧气传感器 |
量程：0～100%；分辨率：0.1%； |
1 |
|
5 |
WXCG-012 溶解氧传感器 |
量程：0～20mg/L；分辨率：0.1mg/L； |
1 |
|
6 |
WXCG-013 PH值传感器 |
量程：0～14；分辨率：0.1； |
1 |
|
7 |
WXCG-014 湿度传感器 |
量程：0～100%RH；分辨率：1%RH； |
1 |
|
8 |
WXCG-015 光照度传感器 |
量程：0～20000 lx；分辨率：10 lx； |
1 |
THDSKF-1型 初中科学数字化信息系统实验室配套器材
|
序号 |
型号名称 |
实验功能 |
|
1 |
KF-001 晶体的融化实验仪 |
定量实验； 均匀加热，能绘出符合晶体熔解和凝固规律的典型图线； |
|
2 |
KF-002 导体电阻实验仪 |
定量实验； 用学生能够理解的方法，能够明显区分电阻大小，符合规律，使用方便； |
|
3 |
KF-003 液柱压强实验仪 |
定量实验； 能演示托里拆利实验的原理，以及液柱产生的压强与作用在液面气压的关系； |
|
4 |
KF-004 气体做功实验仪 |
定性实验； 不用“成雾法”； |
|
5 |
KF-005 大气压强实验仪 |
定量实验； 间接法测量大气压强； |
|
6 |
KF-006 音调和响度实验仪 |
定性实验； 能够同时感受到音调和响度的变化，并观察到图像的变化； |
|
7 |
KF-007 摩擦力实验仪 |
定量实验； 可观察摩擦力与什么因素有关，能观察到最大静摩擦力和滑动摩擦力，以及摩擦力大小与正压力、摩擦系数有关，与摩擦面的面积无关的实验。能够平稳观察实验现象； |
|
8 |
KF-008 汽化热实验仪 |
定性实验； 用传感器能清晰地观察到水沸腾时温度不再上升； |
|
9 |
KF-009 摩擦做功实验仪 |
定性实验； 能够观察到温度上升； |
|
10 |
KF-010 焦耳定律实验仪 |
定性实验； 能够观察到温度下降； |
|
11 |
KF-011 液体汽化实验仪 |
定量比较； 成倍数关系的电阻或电流产生的热量； |
|
12 |
KF-012 力学探究实验仪 |
定量实验； 能够定量演示做匀速直线运动的物体所受的作用力是互相平衡的（不要求测量物体的运动速度）； |
|
13 |
KF-013 电磁铁实验仪 |
定性实验； 能够研究影响螺线管磁性强弱的几种因素； |
|
14 |
KF-014 感生电流实验仪 |
定性实验； 比较感生电流的大小与哪些因素有关； |
|
15 |
KF-015 斜面效率实验仪 |
定量实验； 测量斜面的机械效率； |
|
16 |
KF-016 热辐射吸收实验仪 |
定性实验； 扩充实验，热能的利用； |
THDSWF-1型 中学物理数字化信息系统实验室配套器材
|
序号 |
型号名称 |
实验功能 |
|
|
WF-001 力学轨道系统 |
可以测量物体的运动速度、加速度；研究碰撞运动和牛顿第二定律； |
|
1 |
WF-002 摩擦力实验板 |
可以研究静摩擦力和滑动摩擦力； |
|
2 |
WF-003 力的合成与分解实验仪 |
可以研究力的合成与分解规律； |
|
3 |
WF-004 机械能守恒实验仪 |
可以验证机械能守恒； |
|
4 |
WF-005 单摆实验仪 |
可以研究单摆运动规律； |
|
5 |
WF-006 弹簧振子振动实验仪 |
可以研究简谐运动规律； |
|
6 |
WF-007 向心力实验仪 |
可以研究向心力规律； |
|
7 |
WF-008 液体内部压强实验仪 |
可以液体内部压强的分布规律； |
|
8 |
WF-009 音叉 |
可以研究不同音叉的振动规律； |
|
9 |
WF-010 光学套件 |
可以研究干涉、衍射规律； |
|
10 |
WF-011 升降台 |
可以配合使用调节高度； |
|
11 |
WF-012 螺线管 |
可以研究长直螺线管的磁场分布规律； |
|
12 |
WF-013 平抛运动实验器 |
可以研究平抛运动的规律； |
|
13 |
WF-014 高灵敏度环形线圈 |
环形线圈、底座等 |
|
14 |
WF-015 热辐射吸收实验仪 |
可以研究热辐射规律； |
|
15 |
WF-016 斜面上力的分解 |
可以研究斜面上力的分解规律； |
|
16 |
WF-017 远红外加热器 |
220V交流供电，功率80W；可以对加热体均匀加热； |
|
17 |
WF-018 金属热膨胀实验器 |
可以研究不同金属的膨胀规律； |
|
18 |
WF-019 浮力定律实验器 |
可以研究阿基米德定律； |
|
19 |
WF-020 玻璃导电实验器 |
可以观察玻璃导电现象； |
|
20 |
WF-021 温差电流实验器 |
可以研究温差生电规律； |
|
21 |
WF-022 地磁场发电机 |
可以利用地磁场发电； |
|
22 |
WF-023 查理定律实验器 |
可以研究气体压强与温度的关系； |
|
23 |
WF-024 压缩气体做功实验器 |
可以研究气体压缩或膨胀时，温度的变化规律； |
|
24 |
WF-025 安培力实验器 |
可以研究安培力与导线长度和供电电流的关系； |
|
25 |
WF-026 法拉第电磁感应定律实验器 |
可以研究磁场变化与感生电动势关系实验； |
|
26 |
DX-001 电学演示实验板 |
共15个模块，能完成25个实验，适合课堂教师授课演示； |
|
27 |
DX-002 电学分组实验板 |
共23个模块，能完成25个实验，适合学生分组实验； |
|
28 |
DX-003 模块组合逻辑电路 |
可以研究各种数字逻辑关系； |
|
29 |
DX-004 波形输出模块 |
电压输出范围：0～15V； 精度：小于0.1V； 输出频率范围：0.1Hz～1kHz/10kHz； 精度：小于1%/5%； |
|
30 |
TH1202-5 学生电源 |
直流电源：+6V/2A、+9V/2A、+12V/2A； 交流电源：6V/2A、12V/2A； 信号发生器：正弦波输出，功率：3W； 频率：10～100Hz，幅度：0～6V； |
THDSSHF-1型 中学生化数字化信息系统实验室配套器材
|
序号 |
型号名称 |
实验功能 |
|
1 |
SHF-001 中和滴定实验仪 |
可以研究中和滴定实验； |
|
2 |
SHF-002 光合作用实验仪 |
可以研究光合作用实验； |
