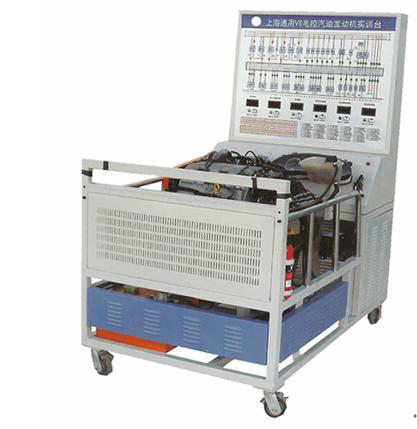

别克V6发动机实训台
(一)产品概述
实训台是以别克V6电控汽油发动机实物为基础,由主台架、控制台、和检测台三大部分组成。适用于大专院校、职业学院、职教中心、技工学校及培训中心汽车发动机构造与维修的教学实训,具结构科学、操作方便、安全可靠、教学直观、是汽车发动机原理与维修教学不可缺少的实验室设备之一。 本实训台实训功能齐全、操作方便、安全可靠、美观大方。
(二)产品组成:
发动机总成及控制单元、二次喷射系统、涡轮增压系统、原车线束、组合仪表、各传感器及执行器、汽油箱和汽油泵总成、蓄电池、数字电压表、真空压力表、燃油压力表、点火开关、散热机构、彩色电路原理图面板、外接式检测端子、智能故障设置系统、安全防护装置、可移动台架、使用说明书等。
(三)功能特点:
1、动态运行功能:发动机总成为基础,配备各相关辅助控制系统、传感器及执行器,使发动机正常运转,动态演示其工作过程。
2、显示功能:通过原车线束连接组合仪表、真空压力表、燃油压力表等,可实时显示发动机运行过程中各个状态的动态、静态信号参数。
3、检测功能:实训台面板上安装有外接式检测端子,可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号,如电阻、电压、频率、波形信号等。
4、信号模拟功能:可对发动机各电控系统主要传感器进行信号模拟,并实时检测因传感器输入信号的变化而导致的发动机运行状态的改变。
5、自诊断功能:配备电脑数据检测端口,可连接专用或通用解码仪器,对发动机电控系统进行ECU编码查询、读取故障码、清除故障码、读取数据流、波形分析、执行组件测试等自诊断功能。
6、故障设置功能:配备智能化故障设置和考核系统,带有与设备相适应的试题库,试题库可根据用户需求进行编辑,能够设置与控制模块脚有关的各种常见故障。安装有RJ45网络接口,备有RS-232串行口 ,可用网线与其它设备的故障设置装置组成一个网络,通过主控计算机控制每一台设备的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。
7、虚拟示波器
一、功能概述
(1)、20M带宽、48M采样率、2通道的,支持X交替、Y交替和X-Y模式的双通道虚拟示波器;
(2)、具有FFT频谱分析功能;
(3)、具有数据记录仪功能;
(4)、1KHz基准方波输出接口;
(5)、设备支持DDS信号源和扫频仪功能;
(6)、具有有5种波形输出,正弦波最高可以输出20M;
(7)、波形数据可以按时间和电压输出到EXCEL,BMP,OSC;
(8)、波形加、减、乘、X-Y显示;波形数据可以按时间和电压输出到EXCEL,BMP,OSC
(9)、设备通过高速USB2.0与PC通信;
(10)、二次开发库,提供VC开发示例。二次开发库,提供VC开发示例
