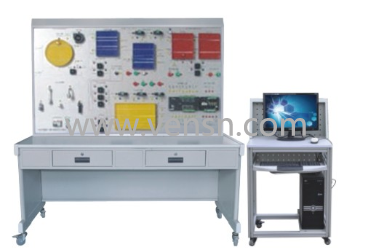

楼宇给排水监控系统实训装置
一、设备参数及性能：
1、装置组成：
VS-LYJ03型 楼宇给排水监控系统实验实训装置控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、仿真水箱、多种水位传感器、多种电动水阀等组成。
2、系统实训功能：
能进行各种给排水系统控制操作演示、DDC控制器的操作与编程、给水控制、排水控制、气压给水控制、热水供水控制、水位传感器的安装与连接，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中的其它设备联网进行各种综合实训。
二、设备技术参数
1、给排水模拟板：
大型的给水系统控制模拟板、排水系统控制模拟板、气压给水系统控制模拟板和热水供水系统控制模拟板，要求能完全模拟真实给排水系统的工作过程、所有的水箱要求能在DDC的控制下显示水位高度、所有的空压机和水泵也要求在DDC的控制下自动旋转。水箱系统及要求采用仿真立体模型并配有显示系统、所有的水泵、空压机也要求全部采用仿真动态模型、仿真动态风压机配置一台、仿真动态水泵配置十台、仿真压力水箱配一个、热水箱配置二个、高位水箱配置二个、蓄水池配置一个。
2、HW500DDC控制器：
配置： DO配17个点、DI配8个点。
3、P4服务器电脑：
内配置支持DDC的客户端组态软件一套、PCLTA-20网络适配器一块、DDC配置软件一套和控制程序一套。并能联接客户端电脑4、各种水位传感器：
采用工程实际主流应用的全真水位传感器，布局要求能让学生反复拆装而不易损坏，并能与相关器件联成真实线路进行全真动作、水位传感器的类型不能少于五种。
三、系统技术指标：
1、工作电压：单相三线220V±5% 50Hz
2、整机容量：＜300W
3、外型尺寸：150×70×180cm
4、安全保护：具有漏电自动保护装置
5、故障设置：具有故障设置系统
6、可扩展，可兼容，LON总线通讯方式
7、输出，8点、IO/DO 输入，17点AI/DI
8、信号方式；干触点/0-20MA/0-10A/发10K
四、实训项目
实训项目一：楼宇给水监控系统的实训
实训项目二：楼宇排水监控系统实训
实训项目三：楼宇气压给水监控系统实训
实训项目四：楼宇热水给水监控系统实训
实训项目五：线路故障的判断与处理
实训项目六：设备故障的判断与处理
实训项目七：设计并安装一个简易应用系统
实训项目八：设计有关控制点位信息表格
实训项目九：组态软件设计实训项目
实训项目十：系统调试实训项目
五、配置清单
|
序号 |
名称 |
数量 |
|
1 |
直接数字控制器 |
1套 |
|
2 |
Lon卡 |
1套 |
|
3 |
继电器 |
5个 |
|
4 |
指示灯 |
14只 |
|
5 |
开关电源 |
1个 |
|
6 |
长微型灯管 |
4只 |
|
7 |
长微型灯管 |
14只 |
|
8 |
一拖二镇流器 |
18个 |
|
9 |
轴流风机 |
1台 |
|
10 |
风机 |
10台 |
|
11 |
水位开关 |
1只 |
|
12 |
水位开关 |
1只 |
|
13 |
水位开关 |
1只 |
|
14 |
水位开关 |
1只 |
|
15 |
水位开关 |
1只 |
|
16 |
3脚故障开关 |
40只 |
|
17 |
6脚故障开关 |
25只 |
|
18 |
总开关 |
1只 |
|
19 |
锁开关 |
1只 |
|
20 |
电脑（用户自配） |
1套 |
|
21 |
实训桌和实训屏架 |
1套 |
|
22 |
电脑桌 |
1台 |
