建筑电气工程实训系统

一、产品概述：

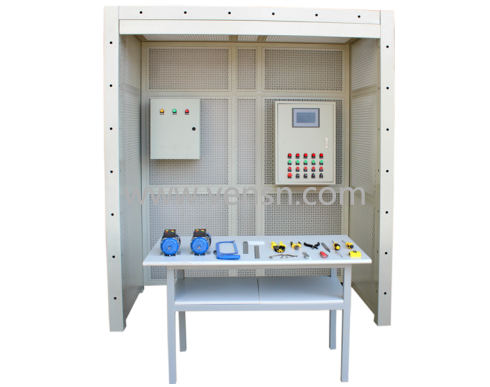

VS-LJDQ03型 建筑电气工程实训平台是根据国内工厂电气安装和室内电气安装等维修电工和建筑电气安装工实训鉴定要求开发的一种通用实训平台。建筑电气工程实训平台适合于各类职业院校和技工学校维修电工、电气安装工、水电工、楼宇安装工等有电气实训要求的相关专业的作为公共实训平台使用。建筑电气工程实训平台反映了传统，现在运用的和即将运用的技术，实训人员可以学习到现代电气安装的技术。本设备可进行电工安装。如桥架安装、PVC管安装、吊灯、白炽灯座、日光灯、开关、插座、配电箱、控制箱等，建筑电气工程实训平台还包含有交流异步电动机。该系统每个操作组配套一可移动式工具车和元件柜，便于对元件的保管和安装施工。从根本上解决了学校在普通墙面上进行的安装培训的使用不方便、实训范围窄的问题。

二、设备设计依据的标准遵守：
《建筑电气工程施工质量验收规范》GB 50303-2002
《建筑工程施工质量验收统一标准》GB50300-2001
《电气装置安装工程低压电器施工及验收规范》
《建筑智能化系统工程实施及验收标准》
三、技术参数：
1、工作电源：AC380±5％（三相五线）50Hz
2、额定功率：≤0.8KW
3、环境温度：－10℃ ～40 ℃
4、相对湿度：≤85%
5、安全保护：电流型漏电保护、过流短路保护、失压保护、隔离变压器保护
6、产品结构外形尺寸：L2200×W1000×H2300mm,
7、该设备主要由模拟房、双速电机模块、交流异步电机模块、电源电源箱模块、电气控制箱模块、工具配件组成。
8、配有：三相交流异步电动机180W/380V；双速电机180W/380V。
9、模拟房：整体用型材作骨架，中间用网孔板连接。网孔板用2mm厚冷轧板数控冲孔折弯后，表面静电喷涂；
10、设备重量：200kg
四、仿真软件系统
★1、维修电工职业资格考评软件（为了避免知识产权纠纷投标现场需提供计算机软件著作权证书）能进行维修电工职业资格模拟考试，题型有单选题，判断题，操作题，软件有记时打分的功能，有大量的模拟试题，针对某些新颖，灵活试题会相应的并提供专业级的解题思路。
1）直流电与电磁的基本知识。2）交流电路的基本知识。3）常用变压器与异步电动机。4）常用低压电器。5）半导体二极管、晶体三级管和整流稳压电路。 6）晶闸管基础知识。7）电工读图的基本知识。8）一般生产设备的基本电气控制线路。9）供电和用电的一般知识等考核
★2、建筑大楼三维电气安装调试实训仿真软件（为了避免知识产权纠纷投标现场需提供计算机软件著作权证书）
采用三维仿真技术的大型仿真实训软件。涵盖模拟电子技术、数字电子技术的主要实训项目。每个项目可根据需要设有实训目的、实训器件、实训电路、电路原理、通电测试、故障检测等多种训练任务。
具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性于一身。适用范围电子技术仿真实验、应用电子技术仿真实验实训、维修电工仿真实训、电子技能仿真实训等。
（1）接线仿真
01具有过载保护的正转控制接线仿真、02双重互锁的正反转控制接线仿真、05接触器星形、三角形控制接线仿真、06时间继电器接线仿真、07三相电动机机械制动控制电路仿真
（2）电路仿真
01具有过载保护的正转控制仿真、02双重互锁的正反转控制仿真、03生产机械行程控制电路仿真、04自耦降压起动仿真、05接触器星形、三角形控制仿真、06时间继电器仿真、07三相电动机机械制动控制电路仿真、08电动机反接制动控制电路仿真、09有变压器全波整流能耗制动控制电路仿真、10接触器控制的双速电动机调速电路仿真、12利用电流继电器控制绕线式异步电动机起动控制线路仿真、c620车床电气控制仿真，电动葫芦仿真，z35摇臂钻床仿真
（3）排故仿真
01具有过载保护的正转控制排故、02双重互锁的正反转控制排故、03生产机械行程控制电路排故、04自耦降压起动排故、05接触器星形、三角形控制排故、06时间继电器排故、07三相电动机机械制动控制电路排故、08电动机反接制动控制电路排故、09有变压器全波整流能耗制动控制电路排故、10接触器控制的双速电动机调速电路排故、12利用电流继电器控制绕线式异步电动机起动控制线路排故、13c620车床电气控制排故、两地控制连线等
（4）原理仿真
变压器工作原理、步进电动机工作原理、单向异步电动机工作原理、电度表工作原理、两地控制灯电路、钳型电流表原理、热继电器工作原理、伺服电动机工作原理、兆欧表工作原理、塑壳式断路器工作原理、交流接触器原理等
（5）电机拆装仿真，三相异步机拆分、单相异步机拆分等
（6）仪器仪表的使用仿真万用表、双踪示波器、信号发生器、频谱仪、钳形表等
★3、电气控制仿真软件（需提供国家政府机构认可的自主知识产权的证明材料）
以三维仿真交互技术和三维动画视觉表现及多媒体数字技术为核心，能进行三维电路分析、电气电路模拟电路考核、综合技能虚拟实训、电气基础训练、元器件识别检测。
（1）软件模拟线路故障根据故障现象使用各种虚拟仪表进行排故
（2）学员根据电路图自己布局电气设备并连接线路，自动检测线路错误。
（3）电机及电气三维元件装配
（4）元器件检测
（5）电气电路仿真
五、设备配置清单：

序号	物料名称	规格型号	单位	数量	备注
（1）电源配电箱部分
1	塑壳开关	NM1-63S/3200 20A	个	1
2	三相电度表	DT862-4/3(6)A	个	1
3	漏电断路器	DZ47LE-32 3P+N 16A	个	1
4	漏电断路器	DZ47LE-32 1P+N 16A	个	2
5	空气开关	DZ47-60/C10 2P 10A	个	1
6	电流互感器	LMZ1-0.5 5/5	个	3
7	配电箱	500600250	个	1
（二）照明与开关部分
1	吸顶灯（巴帝亚）	吸顶灯21W圆底盘（配节能灯）	只	1
2	螺口灯泡	10W 220V 螺口	只	1
3	节能灯	节能灯 9W 螺口	只	1
4	日光灯	T5一体化 21W（带罩）	只	1
5	灯座	螺口 86# E27	个	1
6	触摸开关	YMJ-9808B	个	1
7	单极开关	86型两位	个	1
8	电源插座	86型 223 金星	个	2
9	电源插座	86型 1*3 16A 金星	个	1
10	泰力1插	香槟金118-900系列*1位16A空调	套	1
11	泰力1开1插	118-700系列*2位1开1插	套	1
12	底盒	118系列底盒	个	2
13	断路器（空开）	DZ47-60 16A/1P	个	1
14	断路器（空开）	DZ47-60 10A/2P	个	1
15	断路器（空开）	DZ47-60 16A/2P	个	1
16	漏电断路器	DZ47LE-32 C16A 2P	个	1
17	明盒	86型/明装	个	3
18	暗盒	86型/暗装	个	2
19	白板（插座面盖）	86型	个	2
20	明装塑壳配电箱	9-12位	个	1
（三）电气控制部分
1.	漏电断路器	DZ47LE-32 C16A 3P+N	只	1
2.	断路器（空开）	DZ47-60 10A/2P	只	1
3.	接触器	CJX2-0910/220V	只	3
4.	辅助触头	F4-22	只	3
5.	熔断器	RT28-32 10*38	只	4
6.	熔体	10A 10*38	只	3
7.	熔体	2A 10*38	只
8.	时间继电器	ST3P C-A 30S AC220V	只	1
9.	热过载继电器	JR36-20 0.72A	只	2
10.	开关电源	S-145-24 24V/6A	只	1
11.	线槽	4035 白色 2米	米	8
12.	通用导轨	50孔1m/根（DN35)	米	4
13.	信号指示灯	ND16-22B/S 220V 红	只	5
14.	按钮开关	NP4-01BN/4 红色￠22	只	5
15.	按钮开关	NP4-10BN/4 绿色￠22	只	5
16.	急停按钮（蘑菇头式按钮开关）	NP4-11ZS/Φ22（自锁旋放）蘑菇头直径Φ40/红	只	1
17.	旋钮开关（选择开关）	2档 XB2ED21	只	2
18.	旋钮开关（选择开关）	3档 XB2ED33	只	2
19.	配电箱	500mm×700mm×200mm	只	1
20.	行程开关		只	4
21.	三相交流异步电动机	Δ/Y /180W	只	1
22.	三相交流异步电动机（双速180W）	Δ/Y/180W	只	1
23.	硬线（电线）	BV 1.5mm2 红色	米	100
24.	多股软线	RV 0.5mm2 红	米	50
25.	线比（线鼻）	Φ1.5-3 开口	个	50
（四）管线材部分
1	线管	Ф25 PVC	米	6
2	管直通	Ф25 PVC	个	5
3	管三通	Ф25 PVC	个	5
4	管弯头	Ф25 PVC	个	6
5	管夹	Ф25	个	15
6	管接头（杯疏）	Ф25	个	10
7	PVC线槽	4分 39183.7m PVC 2米	米	10
8	槽角弯	39*19	只	10
9	槽外角	39*19	只	6
10	槽三通	39*19	只	5
11	槽内角	39*19	只	5
12	中小三通	39X19/24X14	只	6
13	线槽异径直通槽大小接	39X19/24X14	只	15
14	PVC线槽	24*14	米	10
15	槽三通	24*14	个	10
16	槽式直通桥架	C-A-2-1 100*50	米	10
17	槽式桥架终端封头	C-FT-A1 100*50	个	10
18	槽式水平弯通	C-A1-2 100*50	个	5
19	槽式垂直左上弯通	C-C11-2 100*50	个	5
20	槽式垂直右上弯通	C-C12-2 100*50	个	10
21	连接片	LQJ-X-30	个	5
22	镀锌电线套管	Ф20*1.2	米	8
23	镀锌管直通	Ф20	只	4
24	快速杯梳	Ф20*1.2	只	4
25	单边管码	Ф20	只	3
26	镀锌离墙码	Ф20	只	3
27	碰焊铁盒	757540*1.0	只	2
28	骑马垫	￠16mm	只	20
29	骑马垫	￠25mm	只	20
30	扎带	3X100mm	包	11
（五）实训工具部分
1	尖嘴钳	150mm 6"	把	1
2	剥线钳	RT-8150	把	1
3	压线钳	TU-190-01 德利优	把	1
4	一字螺丝刀	Φ5×150mm 中一字	把	1
5	十字螺丝刀	Φ5×150mm 中十字	把	1
6	验电笔	0-500V	支	1
7	万用表	胜利890C+	只	1
8	铝合金人字梯	1.5 m 4级	台	1
9	平锉刀	8" 200mm	把	1
10	钢卷尺	3m	把	1
11	电工刀	LC-520	把	1
12	钢直尺	300mm	把	1
13	直角尺	250mm	把	1
14	活动扳手	8" 200mm	只	1
15	内六角扳手	1.5-10mm 全套	套	1
16	手锯弓	301	把	1
17	钢锯条	细齿	条	3
18	弹簧弯管器	用于PVC管￠25	只	1
19	斜口钳	6"	把	1
20	老虎钳	6寸	把	1
21	PVC线槽剪	200mm	把	1
22	手电钻	220V/450W正反调速开关	台	1
23	烙铁	30W	把	1
24	PVC剪管钳	Φ25	只	1
25	水平尺	300mm	只	1
26	台虎钳	QB100	只	1
27	弯管器	WGQ Φ20	只	1
28	穿线器	10米	条	1
29	电十字批头	65mm ￠6	只	2
30	钻头	￠3	支	5
31	钻头	￠4.2	支	5
32	兆欧表		只	1
33	木柄羊角棰	20寸	把	1
34	防护眼罩		只	1
35	电工包	6袋式	只	1

六、实训项目
根据项目教学，主要完成以下工作任务：
1.基本电气安装技能训练实训
1.1 手动弯管器加工 PVC 管弯管实
1.2 切管实训
1.3 穿线管连接实训
1.4 明配管入盒实训
1.5 硬塑料穿线管与配电箱安装实训
1.6 硬塑料穿线管及管卡敷设实训
1.7 桥架侧壁式安装实训
1.8 敷设护套线实训
1.9 各种线材连接实训
1.10 配电箱、电气箱安装实训
1.12 各种电气元件的安装实训
1.13 Φ25PVC 暗管敷设实训
1.14 4025 线槽敷设实训
1.15 护套线敷设实训
1.16 各种管材敷设实训
1.17 白炽灯照明线路敷设实训
1.18 日光灯照明线路敷设实训
1.19 双控照明线路敷设实训
1.20 节能灯、插座线路敷设实训
1.21 吸顶灯控制线路实训
1.22 电机正反转控制线路实训
1.23 电机星三角控制线路实训
1.24 塑料电线管与塑料接线盒的连接实训
1.25 管卡固定实训
2.照明套件及动力配电实训
2.1 白炽灯照明电路的安装实训
2.2 日关灯电路实训
2.3 电度表原理与接线
2.4 家用照明线路的调试及故障排除实训
2.5 三相四线制电度表的直接接线实训
2.6 电压表、电流表安装电路实训
2.7 万能转换开关和电压表测量三相电压线路实训
3.电气控制实训
3.1 电机点动控制线路的调试与维修实训
3.2 三相异步电动机自锁控制电路实训
3.3 按钮联锁的三相异步电动机正反转控制电路实训
3.4 接触器联锁的三相异步电动机正反转控制电路实训
3.5 双重联锁的三相异步电动机正反转控制电路实训
3.6 接触器切换星形/三角形启动控制电路实训
3.7 按钮切换星形/三角形起动控制电路实训
3.8 时间继电器切换星形/三角形起动控制电路实训
3.9 定子串电阻降压启动自动控制电路实训
3.10 三相异步电动机降压启动及反接制动控制电路实训
3.11 三相异步电动机的顺序控制电路实训
3.12 三相异步电动机的多地控制电路实训
