| 技术指标 | 说 明 | |||
| 装置功能 |
1、了解搅拌鼓泡釜的结构。 2、观察鼓泡釜中气液两相流动状况和分散特性。 3、通过改变进气量和搅拌速度，测定含气率来表征传质状况的变化。 4、可实现移动终端扫装置上和说明书上二维码，能够获取装置教学视频介绍。该视频是本实验装置的教学视频，学生可课前预习或者进入实验室后观看装置操作流程及注意事项。 |
|||

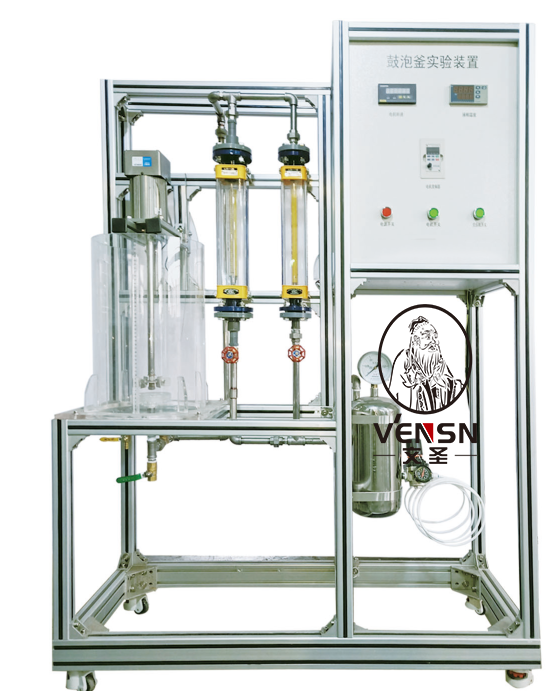

| 主要配置 | 鼓泡釜、空压机、流量计、搅拌器、气体分布器、调速电机、变频器、空气缓冲罐、气体调压阀、数字显示仪表、高品质铝合金型材框架。 | |||
| 公用设施 |
水：连接自来水接入。 电：电压AC220V，功率1KW，标准单相三线制。 |
|||
| 技术参数 |
1、鼓泡釜：有机玻璃制成，直径300mm，容积20L。 2、搅拌桨采用六叶直叶式涡轮桨，其直径与釜之比为3：1。 3、桨下设有圆形气体分布器，气体分布器上均匀分布直径为1mm的小孔。 4、搅拌电机：功率120W，转速1300r/min。 5、电机调速：变频控制。 6、气体流量计：转子流量计：60-600L/h 和0.4-4.0m3/h。 7、无油静音空压机：功率750W，排气量36 L/min，工作压力0.7MPa。 8、温度传感器：Pt100，显示分度0.1℃。 9、电器：接触器、开关、漏电保护空气开关。 10、304不锈钢管路、管件及阀门。 11、304不锈钢仪表柜：内外双面喷塑。 12、外形尺寸：1200×500×1700mm，外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。 13、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。 |
|||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 |
| 液体温度 | PT100铂电阻 | 数字仪表 | 无 | |
| 搅拌速度 | 无 | 变频器 | 变频器 | |
| 气体流量 | 无 | 转子流量计 | 转子流量计 | |
