建筑电气技能实训考核通用平台
一、概述：

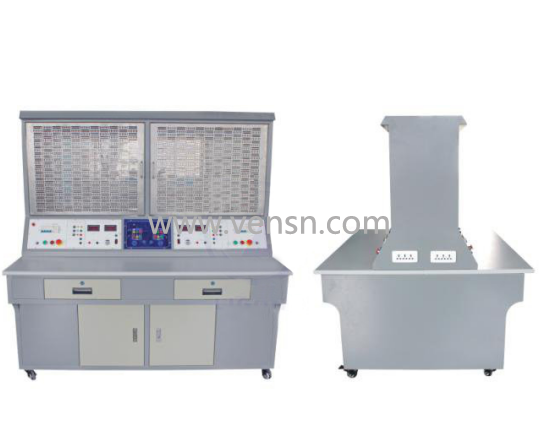

VS-LZM03型 建筑电气技能实训考核通用平台（网孔板、双面四工位）主要由实训桌、元件储存柜、网孔板组成。操作者根据实训线路进行元器件的布局、安装、走线，接近工业现场，有利于培养学生的动手能力和操作技能。实训项目可自行确定，根据所选项目选择相应的元器件。其是大中专院校、职业学校、技术及培训机构学生实训和电工考证的理想考核设备。
二、特点：
1、电气控制线路元器件都装在网孔板上，操作方便、灵活、更换快捷、易扩展功能或开展新实训项目。
2、操作台只需三相四线交流电源即可投入使用，占地面积小，节约用房，减少管理人员及基建投资。
3、设有电压型电流型漏电保护器，并有单片机自动全程监控实训装置过载或短路，一旦发生即可自动切断电源，故障排除后方可再次启动工作电源。能确保设施和操作者安全。各电源输出均有监视功能，各测量仪表也均有可靠的保护功能。
4、实训台为四组型，每个工位配套独立电工仪表和电源，四个工位同时进行实训互不干扰。
三、技术性能：
1、工作电源：三相四线（或三相五线）～380V±5% 50Hz
2、温度：-10℃～40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、重量：200Kg
5、外形尺寸：1500mm×1400mm×1700mm
四、实训台配备
1、每一面设有起动、停止、急停功能。由单片机全程监控实训台过载和短路功能，一有情况能自动切断工作电源，故障排除复位后方可重新启动电源，确保设备和操作者安全。
2、每工位设有一个总电源开关，具有漏电保护功能，当漏电流达30mA时，保护装置动作。
3、提供单相、三相插座每组各一只。
4、每工位一路直流稳压电源：电压0-30V，电流3A，内置式继电器自动换档，多圈电位器连续调节，使用方便，有数字表指示。电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5Mv。
5、每工位配置交流5A电流表3只，精度1.5级。
6、每工位配置智能型功率及功率因数表1只
由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储测量数据，供随时查阅。
7、实训桌：铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，并配有元器件储存柜及抽屉。
五、参考实训项目
1．电工布线工艺实训
2．两个开关控制一盏灯线路训练
3．声控开关控制白炽电路训练
4．二地控制一盏灯电路训练
5．三地控制一盏灯电路训练
6．日光灯线路接线训练
7．单相电度表直接安装接线
8．单相电度表经电流互感器安装接线
9．室内照明电路安装训练
10．配电板安装训练
11．交流负载电功率的测量
12．三相异步电动机直接启动控制
13．三相异步电动机接触器点动控制线路
14．三相异步电动机接触器自锁控制线路
15．三相异步电动机Y/△自动控制线路
16．用倒顺开关控制三相异步电动机正反转线路
17．接触器联锁的正反转控制线路
18．按钮联锁的三相异步电动机正反转按钮线路
19．双重联锁的三相异步电动机正反转按钮线路
20．三相异步电动机多地控制
21．工作台自动往返控制线路
22．三相异步电动机能耗制动控制线路
六、单组器件配置清单（整套装置需配置四组元器件）
|
序号 |
名 称 |
型号与规格 |
数量 |
备注 |
|
1 |
单相电度表 |
DD862a |
1台 |
|
|
2 |
螺口灯座 |
3A/250V |
2只 |
|
|
3 |
灯泡 |
220V/40W |
2只 |
|
|
4 |
单联开关 |
|
1只 |
|
|
5 |
双控开关 |
|
1只 |
|
|
6 |
声（光）控延时开关 |
|
1只 |
|
|
7 |
开关盒 |
86×86×40 |
2只 |
|
|
8 |
日光灯管套件（镇流器） |
10W |
1套 |
|
|
9 |
电流互感器 |
LMK3(BH)-0.66 5/5A 5VA |
1只 |
|
|
10 |
空气开关 |
DZ47-63LE4P5A |
1只 |
|
|
11 |
保险丝座 |
RT18-32/3P |
1只 |
|
|
12 |
直插式保险座 |
RT14-20 |
2只 |
|
|
13 |
熔断器 |
RT18-20/3A |
3只 |
|
|
14 |
熔断器 |
RT14-20/2A |
2只 |
|
|
15 |
交流接触器 |
LC1-D0610Q5N |
3只 |
|
|
16 |
接触器辅助触头 |
LA1-DN11 |
3只 |
|
|
17 |
热继电器 |
JRS1D-25（0.63-1A） |
1只 |
|
|
18 |
热继电器座 |
JRS1D-25/Z |
1只 |
|
|
19 |
通电延时时间继电器 |
ST3PA-B/380V（0-10S） |
1只 |
|
|
20 |
时间继电器座 |
PF-083A |
1只 |
|
|
21 |
平动按钮 |
Φ22-LAY16-AG11 |
2只 |
|
|
22 |
平动按钮 |
Φ22-LAY16-AR11 |
2只 |
|
|
23 |
平动按钮 |
Φ22-LAY16-AB11 |
1只 |
|
|
24 |
按钮开关盒 |
3孔 |
2只 |
|
|
25 |
行程开关 |
LX19-222 |
2只 |
|
|
26 |
行程开关 |
LX19-001 |
2只 |
|
|
27 |
倒顺开关 |
KO3-15 |
1只 |
|
|
28 |
电阻 |
75Ω/75W |
3只 |
WD18-3元器件箱 |
|
29 |
电阻 |
10Ω/25W |
1只 |
|
30 |
二极管 |
1N5408 |
4只 |
|
31 |
塑料安装卡子 |
|
250只 |
|
|
32 |
自攻螺丝 |
|
120只 |
|
|
33 |
走线槽 |
2525 |
2米 |
|
|
34 |
接线端子排 |
JF5-2.5/5 |
5条 |
|
|
35 |
G形导轨 |
0.4米 |
1根 |
|
|
36 |
三相鼠笼式异步电动机 |
WDJ26，AC380V△ |
1台 |
|
