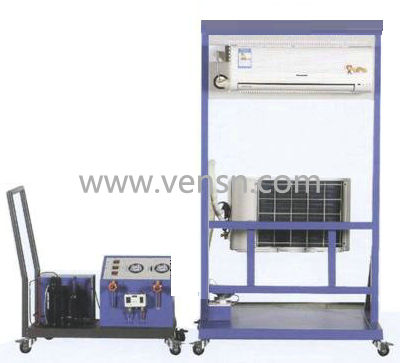

二 、装置概述：
1、实训装置直观展示了空调调试、安装过程所需常见工具，便于教学演示讲解及学生对课本知识的理解掌握。其中，回收机组管路中设有视液镜可观察制冷剂状态；高压管路为红色部分，低压管路为蓝色部分。
2、整套实训装置集制冷剂R22回收机机组、抽真空系统机组、双组压力控制器机组等一体，整个系统真实完整,结构清晰、紧凑，满足专用工具实训与操作要求。为空调安装维修调试提供一个良好的操作平台。
3、系统采用真实的制冷专用工具实训（压缩机、翅片盘管式冷凝器、便携式焊炬、割管刀、胀管扩口器、双表修理阀、公/英制加液管、真空泵等），与实际教学接轨。
4、实训装置为学生提供一个操作平台，能让学生自主完成空调系统安装、调试、运行及维修等实训。
5、实训系统能对空调完成安装、调试、运行及维修等实训，有利于学生将理论应用于实际，并培养学生实际操作动手能力。
三、装置的技术参数：
1、电源 AC 220V±10%   50Hz
2、额定输入功率 1000W
3、压力 低压：0.4~0.5MPa   高压：1.4~2.0MPa
4、额定输入电流5A
5、制冷剂 R22
6、外形尺寸(大约)：110MM*600MM*165MM
7、安全保护 具有过压、过流、过载、漏电保护措施，符合国家相关标准。
8、环保材料选用符合国家相关环保标准
四、设备功能特点
支架结构方便移动安装，制冷剂回收设备可方便掌握充、收制冷剂技术，小型焊接工具可以进行制冷基本焊接技能实训，制冷工基本维修工具利于能力提高及发展。
五、装置提供的实训
进行家用空调器的安装操作，制冷剂的充入和收回，管子焊接技术熟习基本的制冷维修工具，对学员的技能实训进行考核与鉴定。

六、装置的配置
