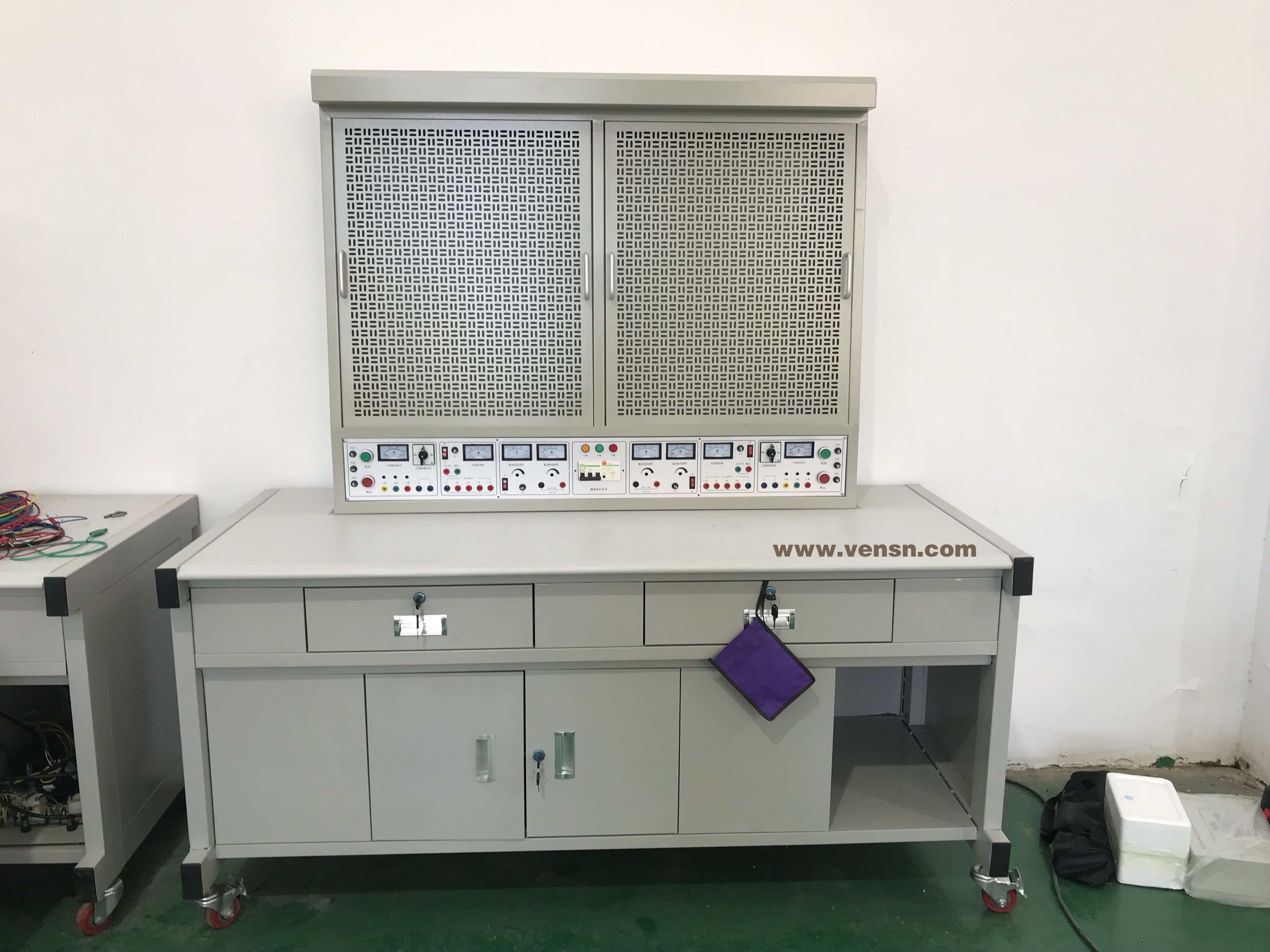

VSWK-08A 通用维修电工技能实训装置（双组型）

一、概述

该装置主要由实训桌、网孔板、实训元器件组成。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实训，训练学生动手能力和实操技能。实训项目可自行确定，根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。

二、特点

1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷、易扩展功能或开发新的实训项目（增购元器件即可增加相应实训项目）。

2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。

3、实训台配备两组相互独立的电源，互不干扰，即可以两个学生同时进行实训。

4、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全，电源输出均有监视及短路保护等功能，使用安全可靠。

三、技术性能要求

1、输入电源：三相四线制～380V±10%  50Hz

2、温度：-5℃～+40℃，相对湿度＜85%（25℃）

3、装置容量：≦1.5KVA

4、外形尺寸：≧1600mm×750mm×1690mm

四、实训台配置要求

1、公共部分：设有电压型漏电和电流型漏电保护，外部电源输入有指示灯指示，设有急停按钮，遇紧急情况按下按钮切断实训台总电源。

2、每组提供线电压380V或相电压220V两种电源，单相电源插座、线电压输入指示表。

3、每组提供3V、6V、9V、12V、18V、24V、36V低压交流电源。

4、每组提供一路恒流稳压电源，电压0-30V，最大电流3A，内置式继电器自动换档，多圈电位器连续调节，有数字表指示电流电压值。

5、实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方，桌子左右有抽屉，下部有元件储存柜。

五、实训组件

六、实训项目

1、接触器点动控制

2、接触器自锁控制

3、具有过载保护的正反转控制

4、接触器连锁的正反转控制

5、按钮连锁的正反转控制

6、双重连锁的正反转控制

7、接触器控制的 Y-Δ控制

8、时间继电器控制的 Y-Δ控制

9、单向起动停止控制电路

10、三相异步电动机直接起动控制

11、三相异步电动机接触器点动控制电路

12、三相异步电动机的两地控制

13、三相异步电机的手动 /自动顺序控制电路

14、三相异步电动机可逆运行双向能耗制控路

15、反接制动控电路

16、三相异步电动机串阻起及反接制控路

17、工作台自动往返控制电路

18、三相异步电动机正反转点动控制电路

19、白炽灯电路接线

20、日光灯电路接线

21、两地控制一盏灯接线电路

22、单相电度表直接接线电路

23、单相电度表间接接线电路

24、三相四线有功电度表直接接线电路

25、三相四线有功电度表经电流互感器接线电路

26、电压表、电流表接线电路等接线、培训功能

27、CZ3040摇臂钻床电路实训

28、CA6140车床电路实训
