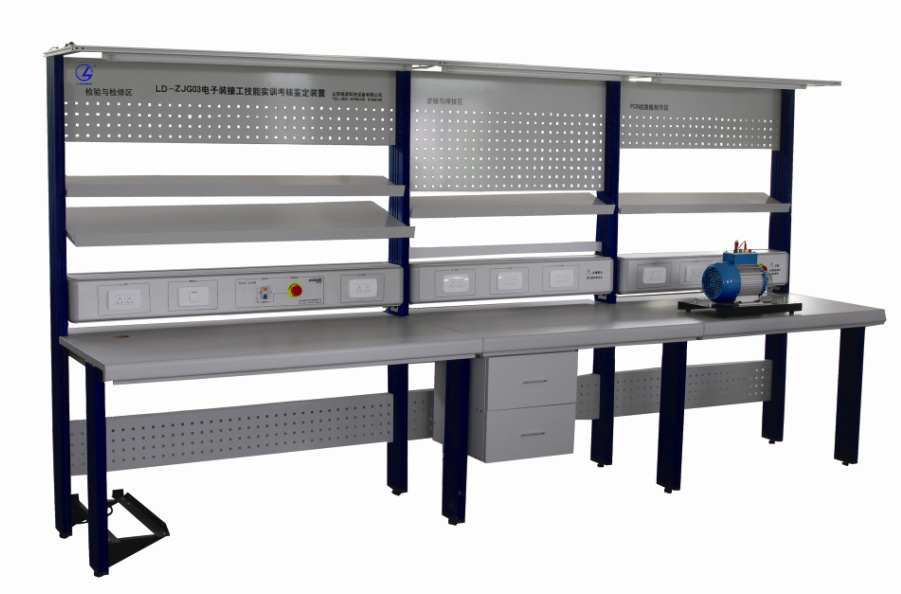

VS-ZJG03型 电子设备装接工技能实训考核装置

一、设备概述

“VS-ZJG03型电子设备装接工技能实训考核装置”是依据我国高校的“模拟电子技术”、“数字电子技术”实验教学大纲的要求，并考虑了各高等院校对该实训考核设备的需求和建议而研发的新一代电工技能考核装置。

“VS-ZJG03型电子设备装接工技能实训考核装置”能满足上述课程的全部实验项目和课程设计的需要，完全符合实验教学大纲的要求，同时提供开放的实训考核接口，能为开发高层次的数字系统实训提供良好的实训条件。

“LG-ZJG03型电子设备装接工技能实训考核装置”可为电子装接工的考核实训提供操作平台，提供有效的交流输出电源。

“VS-ZJG03型电子设备装接工技能实训考核装置”实训可分区进行操作，分为检验与检修区、装接与焊接区、PCB线路板制作区，各区采用控制屏上安装网孔板，操作方便、更换便捷、易扩展功能或开发新实验，实训装置各区电源独立。可满足电子工艺的安装、调试、焊接、制板等各项技能训练供电要求；电子实训考核装置设有电工工具放置处，还装了漏电保护装置，使操作者使用安全方便。

二、技术参数

1、输入电压：单相三线制220V±10%　50Hz

2、输出电源：交流220V

3、装置容量：＜1.5KVA

4、工作环境： 环境温度范围为-5～40℃

5、外形尺寸：3468×800×1764mm（长×宽×高）

在装置的左侧是检验与检修区，在该区实训装置的桌面放置电脑，桌底放置电脑主机。在检测与检修区的网孔板上有电工工具放置区。网孔板下方为测试仪器放置区，可放置示波器、波形发生器等测试仪器。检测与检修区的电源箱为两个交流220V输出端，总电源开关、漏电保护装置，急停按钮，以及照明开关。

总电源开关可控制实训装置的电源输出，当手柄拨向上时为接通，可输出三相交流电源，若三相输出电源中任一相和控制屏壳发生漏电（只要漏电流超过一定值）、则漏电保护装置动作，自动切断交流电源的输出。

可在该区检测与检修功能单元的装接工艺及质量问题。

2、装接与焊接区

在电子实训台的中间是装接与焊接区，该区的网孔板上有电工工具放置区。装接与焊接区的电源为三个交流220V输出端。该区有物料盒可供分类放置元件。

可在该区完成机械装配，安装电子元器件，电气连接，加工多种电缆，以及简单维修自动化装接设备等实训项目。

3、PCB线路板制作区

在装置的右侧是PCB线路板制作区，该区的网孔板上有电工工具放置区，该区的电源为三个交流220V输出端。

可在该区对PCB线路板进行制板、腐蚀等加工。

三、各组件介绍：

1、网孔板

网孔板为钢板镀锌材质，整板折边式，强度高，寿命长，操作方便，外形美观。冲孔工艺严格按照德国（DIN）标准，使用大型日本进口数控冲床加工中心（AMDA），特制的美国威尔逊模具加工而成。极好的解决了材料的延展变形，表面平整度问题，网孔板上的网孔符合德国（DIN）标准，可确保各种器件容易、快速、安全的安装在网孔板上，给工具安放提供一个安全宽敞的位置，使操作者使用方便，安全，且更加规范。

2、实训桌

实训桌采用特殊模具型材，经过阳极氧化喷涂处理，结构科学，外形美观，表面采用进口荷兰粉喷涂处理，实训桌为铝合金结构 (阳极氧化喷涂处理)，立柱底部有调节器，高度可调，保证平稳度；台面使用防火板材料，环保、耐磨、耐腐蚀、耐高温、高绝缘。

3、电源箱

电源箱提供单相三线制电源及过流、过载、短路、漏电等保护装置。元器件均采用进口元件和国产名优产品。备有急停开关，可在紧急状态下切断总输出电源，确保人身、设备安全。

四、三大设备安全保护体系

第一重保护：过载和短路保护

本实训装置进线电源首先经过剩余电流动作断路器，剩余电流动作断路器具有过载、漏电和短路保护功能，保护实训过程中线路、设备的过流、过载、漏电和短路。从而保护实训装置的设备安全。

第二重保护：防火板

本实训装置采用进口防火板材料，具有环保、耐磨、耐腐蚀、高绝缘、耐高温等特点。

第三重保护：下檐式

普通微机桌和办公最容易损坏的就是：台边PVC封条起边和裂缝。本实训装置采用圆角是结构，有效杜绝了上述问题。

五、电子实训考核装置配置表
