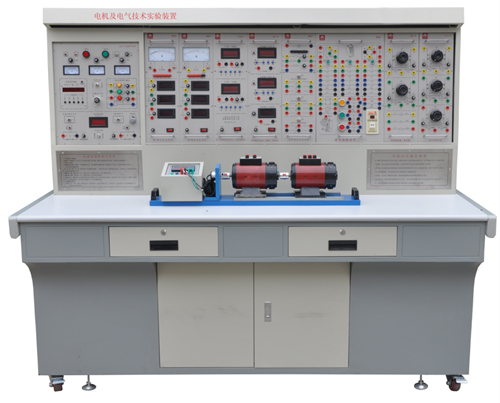

VSDQ-01A型 电机及电气控制技术实验装置
一、技术参数
实验台壳体采用1mm厚钢板亚光喷塑，面板采用丝印工艺。
1、输入电源：三相四线(或三相五线) 380V±5％ 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85％(25℃) 海拔＜4000 m
3、整机容量：1.5KVA
4、外形尺寸（长*宽*高）：1700×700×1560 mm
二、实验台电源控制屏基本配置及指标：
1、电源进线：三相四线或五线经高分断断路器、三相指示灯、急停按钮、接触器、隔离变压器到各应用部分，具有缺相指示等功能。
2、交流电源：提供三相380V交流电源，其电压值由三只电压表指示。同时可得到0～250V连续可调的单相交流电源。有短路、过流保护并切断实验台电源。保护采用玻璃壳一次性保险管。
