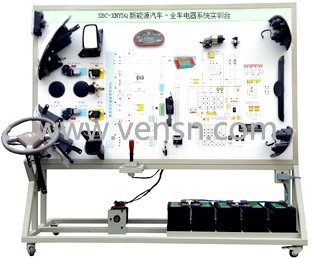

VSC-XNYDQ新能源汽车-全车电器系统实训台







一、产品简介
该设备采用全新 时风纯电动车身电器实物为基础，充分展示纯电动汽车仪表系统、灯光系统、雨刮系统、喇叭系统、电池系统、电动车窗系统、电动门锁、音响系统、充电系统、DC电源转换系等电器各系统的组成结构和工作过程。适用于各类院校对纯电动汽车车身电器理论和维修实训的教学需要。
二、功能特点
1.真实可运行的纯电动车身电器系统，充分展示纯电动车身电器系统的组成结构。
2.接通电源，操纵设备上的各种电器开关、按钮、真实演示纯电动车各系统的工作过程。
3.设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析纯电动车身电器各系统的工作原理。
3.面板上安装有检测端子，可直接在面板上检测纯电动车身电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。
▲为更好地开展电控系统实训教学，要求配套信号仿真系统（要求一体式）:
仿真系统采用7寸触摸屏采用电阻触摸，具有使用寿命长、触摸精度高特点，它与单片机之间采用SPI通信，触摸灵敏度高。FPGA与单片机直接用RS232通信，接收单片机传送的设置参数，控制波形的频率、占空比和模拟电压输出幅度。设有18路信号同轴传送电缆线端口同时输出、可触摸设置任意波形输出，能产生国产基本车型发动机与底盘传感器系统等18路信号（包含霍尔、磁电、光电等信号）输出。
▲其他要求：
1.投标现场提供汽车信号仿真系统样品演示。
2.投标现场提供汽车信号仿真系统设计方案与源程序验证。
三、技术规格
外形尺寸(约)：1740×650×1700mm(长×宽×高)
动力电源：原车 48V
工作电压：原车
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
