勇士起动系统示教板

产品分类：部队军校训练设备产品型号：品牌：文圣产地：上海价格：询价

产品简介：

设备采用全新BJ2022汽车起动系统实物为基础，充分展示汽车起动系统的组成结构和工作过程。适用于学校对汽车起动系统理论和维修实训的教学需要。

服务咨询：

电话：021-55151269

邮箱：vensn88@163.com

在线QQ：

产品描述	相关产品	在线咨询

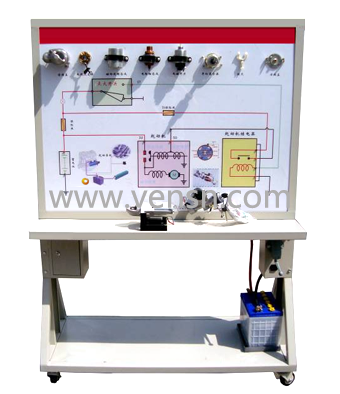

勇士起动系统示教板

一、产品简介
设备采用全新BJ2022汽车起动系统实物为基础，充分展示汽车起动系统的组成结构和工作过程。适用于学校对汽车起动系统理论和维修实训的教学需要。
二、功能特点
1、真实可运行的起动系统，充分展示汽车起动系统的组成结构。
2、操纵起动开关，起动马达工作，真实演示汽车起动系统的工作过程。通过面板上的电流表、电压表可观察起动过程中启动电流和蓄电池电压的变化过程。
3、面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车起动系统的工作原理。
4、示教板面板上安装有起动机总成分解部件，可直观认识起动机的组成结构。
5、示教板面板上安装有检测端子，可直接在面板上检测汽车起动系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
6、示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
三、技术规格
外形尺寸（约）：1240×600×1700mm(长×宽×高)
外接电源：AC 220V±10% 50Hz
工作电压：DC 24V
工作温度：-40℃～+50℃
颜色：7032
钢管：40×40×3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100×60mm
四、基本配置(每台)

`序号`	`名称`	`规格型号`	`单位`	`数量`
`1`	`检测控制面板`	`装有各种检测端子，彩色电路图和工作原理示意图` （面板：1200×900×4mm)	`套`	`1`
`2`	`点火开关`	`全新`	`个`	`1`
`3`	`起动机总成`	`全新`	`台`	`1`
`4`	`起动机总成分解部件`		`套`	`1`
`5`	`起动继电器`		`个`	`1`
`6`	`电压表`	`0～30V`	`个`	`1`
`7`	`电流表`	`0～500A`	`个`	`1`
`8`	`蓄电池`	`46B24SR，12V 45Ah，550CCA`	`台`	`2`
`9`	`电源总开关`	`50A`	`个`	`1`
`10`	`移动台架(带自锁脚轮装置)`	`1240×650×1700mm(长×宽×高)`	`台`	`1`
`11`	`故障模拟与排除装置`		`套`	`1`
