（一）产品概述：

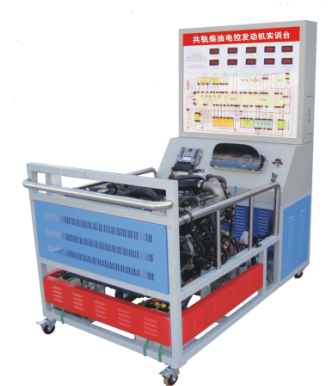

本实验台以高压共轨电控柴油发动机实物为基础，由主台架、控制台和检测台三部分组成。适用于中高等职业学院和培训机构的汽车发动机构造与维修实训教学，能够满足对电控柴油发动机的结构、工作原理、故障设置及诊断的实训和教学需要。本实验设备操作方便，安全可靠，易于维护。
（二）功能特点：
1、真实可运行的电喷柴油发动机，充分展示高压共轨电喷柴油发动机的组成结构和工作过程。
2、实训台面板上绘有彩色喷绘电路图，喷绘图由有机玻璃保护，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理。
3、实训台面板上安装有检测端子，可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率、波形信号等。
4、实训台面板上安装有汽车仪表，可实时显示发动机转速、水温、机油压力灯、充电指示灯、电控系统故障指示灯等参数变化。
5、实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等发动机自诊断功能。
6、网络化智能型考核系统组成及功能
（1）系统由1台教师用计算机（自备或代购）和智能人机平台（学生答题器），通过网络组成智能实训考核系统。
（2）教师在计算机上编辑试卷，按照实训考核要求编辑故障点，将设置好的故障点通过智能考核系统发送到每台学生实训考核装置上的人机平台（学生答题器），并在电路上自动产生设定的故障点。
（3）答题功能：根据系统设置的故障点，电路运行后产生相应的故障现象，考核根据现象检测判断故障点，将判断结果输入学生机，当学生答完试题并按交卷按钮后，系统会根据该考生试卷上的答案立刻给出考试分数，并将成绩保存在该考生的档案里。
（4）教师在电脑上可对考生考试过程进行监控，监控每个学生的答题情况。对每个学生的学号、班级、答题结果、故障的误码排次数、考试时间自动保存。考试结束后对学生的成绩进行排序、保存、打印。
（5）具有故障点自动恢复功能，按事先设置的故障点顺序排列，由学生根据电气原理及故障现象查找故障，当查找一个故障点由学生确认结束后，无论考生对此故障的答案对或错，系统都会将此故障点恢复进行下一个故障点的排除考试。
（6）智能人机平台（答题器）由中文液晶屏、微电脑、键盘组成。
（三）产品组成：
直列四缸四冲程涡轮增压柴油共轨发动机、发动机控制单元、组合仪表、蓄电池、电源总开关、燃油系统、各种传感器与执行器、线束、散热系统、消音器、操作控制台、测量面板、OBDⅡ诊断接口、智能化故障设置和考核系统、移动机架等
（四）产品工艺：
测量面板采用4mm厚优质双层铝塑板作底板，坚固耐用，不易变形。进口优质高强度高粘性的底膜材料，激光喷绘彩色电路图，表面覆盖高强度保护贴膜（耐磨耐刮效果超过有机玻璃），彩图不易退色，具有防潮、耐腐蚀、耐磨特点
实训台底座部分采用钢性结构焊接，表面采用烤漆工艺，带自锁脚轮装置，移动灵活。配备有电源总开关、飞轮防护罩等安全保护装置。
