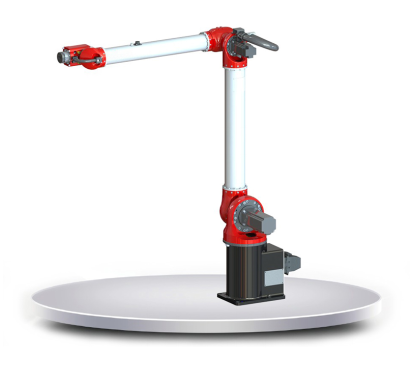

双旋机器人设备
双旋机器人高速,采用创新结构，机器人本体重量轻，机器人从内部运动惯量小，采用高速电机结合内旋转功能实现快速冲压、CNC上下料等应用工位搬运。
工位搬运，占地仅底座面积，轻松实现工件高速翻转，1800mm标准搬运时间可控制节拍带翻转5s，不带翻转标准搬运时间可达到3s。
特征1: 360°空间全覆盖，无死角
特征2: 高防护版本56轴可任意方向喷水
特征3：人机共融(人机协作版本)
特征4：安装占地面积小
特征5：高精度，高灵活性
特征6：高速，惯量小
特征7：重量轻，任意方向安装
特征8：模块化、系列化、定制
特征9：高性价比
一、技术参数
|
工业机器人 |
|
|
自由度 |
6 |
|
额定负载 |
6KG |
|
*大工作半径 |
1222mm |
|
重复定位精度 |
±0.05mm |
|
运动范围 |
J1 |
±155° |
|
J2 |
-178°/-2° |
|
J3 |
+141.5°/+398.5° |
|
J4 |
±90° |
|
J5 |
±96.5° |
|
J6 |
±360° |
|
额定速度 |
J1 |
180°/s，3.14 rad/s |
|
J2 |
150°/s，2.62 rad/s |
|
J3 |
180°/s，3.14 rad/s |
|
J4 |
225°/s，3.93 rad/s |
|
J5 |
225°/s，3.93 rad/s |
|
J6 |
360°/s，6.28 rad/s |
|
*高速度 |
J1 |
300°/s，5.23rad/s |
|
J2 |
250°/s，4.36rad/s |
|
J3 |
300°/s，5.23 rad/s |
|
J4 |
375°/s，6.54 rad/s |
|
J5 |
375°/s，6.54rad/s |
|
J6 |
600°/s，10.47 rad/s |
|
容许惯性矩 |
J6 |
0.15㎏㎡ |
|
J5 |
0.23㎏㎡ |
|
J4 |
0.42㎏㎡ |
|
容许扭矩 |
J6 |
12.7NM |
|
J5 |
16.5NM |
|
J4 |
20.4NM |
|
适用环境 |
温度 |
0～45° |
|
湿度 |
20%～80% |
|
其他 |
避免与易燃易爆或腐蚀性气体、液体接触，远离电子噪声源（等离子） |
|
示教器线缆长度 |
8米 |
|
本体-柜体连接线长度 |
3米 |
|
I/O参数 |
数字量：32输入，31输出（控制柜故障指示灯输出占用1） |
|
电源容量 |
2.6kVA |
|
额定功率 |
2.1kW |
|
额定电压 |
单相AC220V |
|
额定电流 |
11.3A |
|
本体防护等级 |
IP54 |
|
安装方式 |
地面安装 |
|
本体重量 |
50kg |
|
控制柜防护等级 |
IP53 |
|
控制柜尺寸 |
500（宽）×270（厚）×530（高）-可立可卧 |
|
控制柜重量 |
38KG |

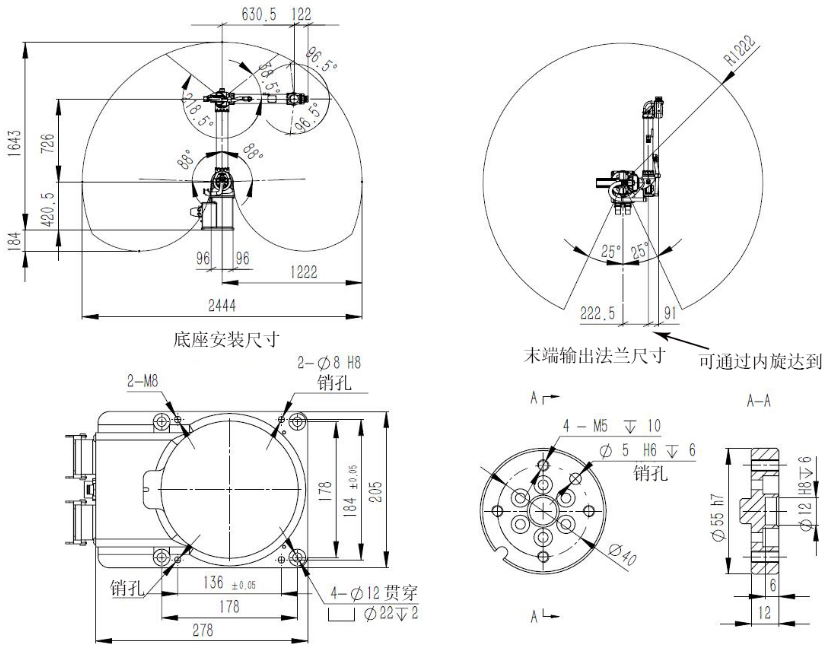

二、工业机器人参数图
