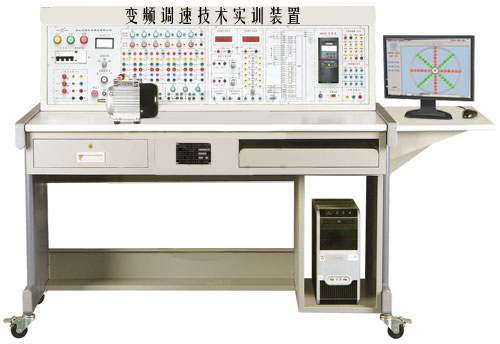

变频调速技术实训装置(西门子)
一、产品概述
“变频调速技术实训装置（西门子）”是在总结当前变频调速实训教学的基础上,推出的一款新的变频调速实训装置,该实训装置为变频技术实训和考核提供了先进的操作平台。变频器选用西门子MM440变频器，带有RS485通信接口。实训台可完成“变频调速技术”课程的相关教学实训。特别是系统提供开放式实训教学，可充分培养学生的实际动手能力。
二、技术性能
输入电源：三相四线（或三相五线）～380V±10% 50Hz
工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
装置容量：＜1kVA
重 量：100kg
外形尺寸：1780mm×730mm×1170mm
安全保护：具有漏电压、漏电流保护装置，安全符合国家标
三、系统组成
实训装置由控制屏、实训桌、变频器实训组件、继电接触实训组件、数字量/模拟量输入输出给定指示组件、三相异步电机等组成。
（一）控制屏(铁质双层亚光密纹喷塑结构，铝质面板)
交流电源控制单元
三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制。提供三相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护。
直流电源、直流电压/电流表、逻辑电平输出及指示等
直流电压：0～15V可调输出；直流电流：0～20mA可调输出；直流数字电压表/电流表：电压表量程0～200V、输入阻抗为10MΩ、精度0.5级，电流表量程0～200mA、精度0.5级；同时设有点动、自锁按钮各3只，逻辑开关6只，1kΩ电位器1只，DC24V、AC36V指示灯各6只。
继电接触实训组件
提供交流接触器5只，线圈电压AC36V，强电与弱电输出采用不同结构设计，学生操作安全，以上器件所有端子均已引至面板上。
变频器实训模块
装置采用西门子MM440系列高性能变频器，单相220V交流供电，输出功率0.37kW。集成RS485通讯接口，提供BOP操作面板；具有V/F控制，磁通电流控制免测速矢量控制，闭环矢量控制，闭环转矩控制，节能控制模式等工作模式；集成6路数字量输入/3路继电器输出，2路模拟量输入/2路模拟量输出；内置PID控制器，参数自整定；具备过电压、欠电压保护；变频器、电机过热保护；接地故障保护，短路保护等保护功能。
变频器所有端子均已引至面板上，系统完全开放，操作者可搭建不同变频调速控制系统，布线设计、线路走向，实现控制功能，更能锻炼操作者的动手能力。
（二）三相鼠笼异步电机：WDJ26 交流380V/△
（三）实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；设有带锁抽屉，用于放置工具及资料，电脑桌联体设计，造型美观大方。
四、 实训项目
（一）继电接触控制实训
三相异步电动机点动控制和自锁控制
三相异步电动机Y/△换接启动控制
三相异步电机联锁正反转控制
（二）变频控制实训
变频器功能参数设置与操作
变频器报警与保护功能
多段速度选择变频调速
外部端子点动控制
控制电机运行时间操作
控制电机正反转运动控制
电压/电流监视器信号输出及显示
自动再启动运行控制
频率跳转运行控制
加/减速斜坡平滑特性可编程控制
V/F控制
内置直流注入制动控制
外部模拟量（电压/电流）变频调速
三相异步电机的变频调速
变频恒压供水模拟控制
刨床模拟控制（多段速选择）
