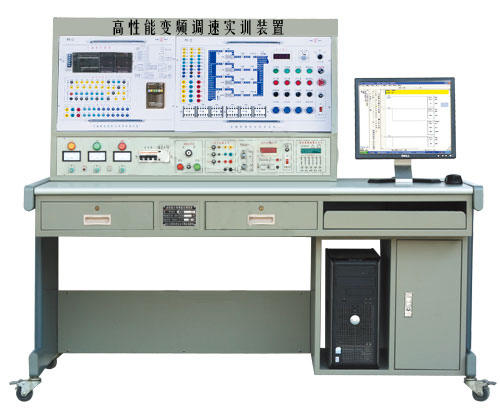

高性能变频调速实训装置（欧姆龙）
一、实训系统组成
高性能变频调速实训装置（欧姆龙）的变频器采用欧姆龙3G3MZ-AB004，具有先进的失量控制,恒转矩功能，指令丰富,功能强大,操作简单方便,带RS485通信接口。
高性能变频调速实训装置（欧姆龙）的设计结合了当前变频实训方面*新应用技术，充分考虑实用性、可靠性与安全性。对控制屏及部件采用全方位的功能保护及人身安全保护体系，同时还设有“定时器兼报警记录仪(服务管理器)”，为开放性实训室创造了条件，可以大大提高学生的实训动手能力。这样，既能方便实训室管理，又能减轻教师实训工作量。实训台可完成“可编程控制技术”、“变频调速技术”等课程的相关教学实训。特别是系统提供开放式实训教学，可充分培养学生的实际的动手能力，适合当今教育教学的知识整合与创新实训训练。系统设计模式是开放的，因而支持用户进行实训的自主开发设计。
二、技术性能
输入电源：三相四线（或三相五线）～380V±10% 50Hz
工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
装置容量：＜1.0kVA
重 量：100kg
外形尺寸：1630mm×730mm×1400mm
三、实训装置的基本配置
实训装置整体由控制屏、实训桌两大部分组成。控制屏正面大凹槽内，设有两根不锈钢钢管,可挂置实训挂箱、实训装置包含如下资源：电源控制及三相交流电源、变频器（欧姆龙）、三相异步电机、可编程控制器（欧姆龙）、模拟量模块（欧姆龙）、网络通讯模块（欧姆龙）等。
（一）电源控制屏(铁质双层亚光密纹喷塑结构，铝质面板)
交流电源
三相四线380V交流电源供电，漏电保护器控制控制屏总电源，电网电压表监控电网电压，并有三只指示灯指示，带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制、同时具有漏电告警指示及告警复位。
人身安全保护体系
电流型漏电保护器：控制屏若有漏电现象，漏电流超过一定值，即切断电源。强电连接线及插座：采用全封闭结构，使用安全、可靠、可防触电。
控制屏其它设施
控制屏正面大凹槽内，设有两根不锈钢钢管,可挂置实训部件。
凹槽底部设有多个小圆形单相三芯220V电源插座，供实训部件供电用。
控制屏两边设有三极220V电源插座及三相四极380V电源插座。
（二）PV11可编程控制器、变频器实训挂箱
该挂箱包含欧姆龙CP1E-N30DR-A主机（AC/DC/RELAY），内置数字量I/O（18路数字量输入/12路数字量输出）、CP1W-AD041(4路模拟量输入)、CP1W-DA041(4路模拟量输出）；CP1W-CIF11 RS485通信模块，配套通信编程电缆。
本挂箱包含欧姆龙的3G3MZ-AB004（带485通讯口）变频器，具体指标如下：
频率控制范围0.1～400Hz
正弦波PWM方式（V/F控制、电压矢量控制）
具有恒转矩调速功能
带有RS485通信接口，能实现速度定位控制
具有动态控制显示功能
具有安全（过载、短路和过压等）保护功能等
（三）PV12恒压供水系统模拟实训挂箱
由四路模拟管路、六只交流接触器、四只变频指示灯、四只工频指示灯、四路管路选择开关、四路工频变频开关、自动/手动/停止三位开关、压力反馈指示开关、紧急停止、控制反馈信号接口等组成恒压供水系统，能完整、直观、动态模拟变频控制恒压供水系统。
（四）导轨：DD03-6不锈钢电机导轨、光码盘测速系统（配有光电编码器）
包含光码盘测速系统（配有欧姆龙1024光电编码器）、数显转速表及固定电机的不锈钢导轨等。不锈钢导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与编码盘之间连接的同心度不超过±5丝，电机运行噪声小，实训参数典型，能较好满足实训要求。在导轨面板上设有五位数显转速表，显示当前转速；具有电压反馈信号；同时设有光电编码信号输出，包括A、B两个通道；能够完成各种速度开/闭环及定位实训。
（五）三相鼠笼异步电机：WDJ26 交流380V/△
（六）PV02实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，外形美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实训室的布局。
四、实训项目
变频器功能参数设置与操作实训
变频器报警与保护功能实训
外部端子点动控制实训
变频器控制电机正反转实训
多段速度选择变频调速实训
变频器无级调速实训
外部模拟量（电压/电流）控制方式的变频调速实训
瞬时停电起动控制实训
PID变频调速控制实训
PLC控制变频器外部端子的电机正反转实训
PLC控制变频器外部端子的电机运行时间控制实训
基于PLC数字量控制方式的多段速实训
基于PLC模拟量控制变频开环调速实训
基于PLC通信方式的变频器开环调速实训
基于PLC通信方式的速度闭环定位控制实训
基于PLC模拟量方式的变频器闭环调速实训
恒压供水系统模拟控制实训
