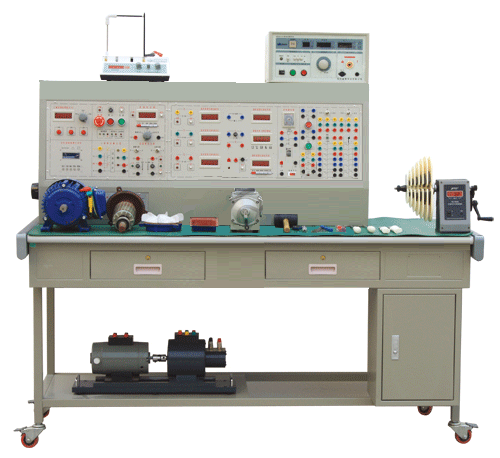

电机检修工技能实训装置
电机检修工技能实训装置以劳动和社会保障部同中国就业培训技术指导中心编写的《常用电机检修工》（中级）为国家职业资格培训教程，为推动常用电机检修工职业培训和职业技能鉴定的开展而研制的实训装置。该实训装置内容包括电机检修前准备、定子绕组检修、铁心与转子检修、直流电机修理、电机组装、修试、试验等方面的知识和技能，适合高职、高专、中等职业院校开设的相关专业的教学与技能实训。同时该实训装置还适用于技工学校、职教中心、职业资格鉴定站(所)进行技能实训与技能鉴定的考核。
一、装置特点
装置采用控制屏结构，测量仪表及电气线路元器件固定在相应功能块面板上
实训项目分类明确，具体到电机检修过程中的每个步骤，使学生能够真正掌握电机检修专业技能
实训装置按照模块化的方式进行技能训练和理论知识的深化
本装置具有良好的自身保护体系，为实现开放性实训室提供了优良的实训设备
二、技术性能
输入电源：三相四线（或三相五线）～380V±10% 50Hz
工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
装置容量：≤3kVA
重 量：100kg
外形尺寸：1618mm ×675mm ×1320mm
三、装置的配备
（一）电源控制屏 控制屏为铁质双层亚光密纹喷塑结构，铝质面板
（二）实训桌 实训桌为铁制结构，桌面上附有一块防静电的绝缘橡胶垫保护操作台
（三）JX01主控功能板
三相四线电源输入，经漏电保护器和总开关,由接触器通过起、停按钮进行操作，并设有急停控制按钮。
控制屏上有数字式交流电压表一只，通过波段开关切换可以观测三相电网线电压。
定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数, 为学生技能实训的考核提供一个统一的评定标准。
三相可调交流电源，通过3kVA三相同轴自耦调压器进行调压，可输出三相0～450V/5A
直流电源部分
220V/0.5A直流电源一组，带有短路保护功能；
0～260V可调直流高压电源一组，带有过压保护及短路保护功能。
（四）JX02仪表功能板
提供真有效值交流数字电压表一只，测量范围0～500V，量程自动判断、自动切换，精度0.5级，三位半数显。
提供真有效值交流数字电流表三只，测量范围0～5A，量程自动判断、自动切换，精度0.5级，三位半数显，具有超量程告警、指示及切断总电源功能。
直流数字毫安表一只：测量范围0～2000mA，三位半数显，精度0.5级，具有超量程报警、指示、切断总电源等功能。
提供直流数字电压表一只：测量范围0～1000V，分2V、20V、200V、1000V四档，直键开关切换，三位半数显，输入阻抗为10MΩ，精度为0.5级，具有超量程报警、指示及切断总电源等功能，能够直接测量直流电枢电源电压及外测电压。
智能功率、功率因数表一只：由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值的取样信号经A/D变换，采用先进的DSP技术计算有功功率、无功功率，功率表精度为0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、无功功率、功率因数及负载的性质等；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。
低压电器：设有2个交流接触器，1个时间继电器，1个热继电器，2个按钮。
2个三刀双掷转换开关
同步电机励磁电源：30V/2A直流可调稳压电源，带有短路保护功能。
（五）仪器配备
500V等级兆欧表
便携式数字万用表
交流耐压测试仪：
电压测试范围：AC（0～5）kV 准确度 ±（5%+3个字）
漏电流测试范围：AC（0.3～2～20～100）mA 准确度 ±（5%+3个字）
报警值预置范围：AC（0.3～2～20～100）mA 准确度 ±（5%+3个字）
定时时间范围：（0～99）s ±1%、或手动
变压器容量：1000VA
短路测试仪：
测试强度：激励脉冲幅度0～200VP-P连续可调；
衰减器：0、10、20、30、40、50共六档；
指示器：发光二极管指示，共10只，前三只为绿色，中间三只为黄色，后四只为红色；
声报警选择：共10位，与发光二极管的位置相对应，第11位为空位，音量连续可调
测匝器：
测量范围：0～19999圈
测量精度：±0.5%±1字
显示模式：3位半LED
振动测试仪：
测量范围：振动位移（P-P）：0～1000μm
振动速度（RMS）：0～71mm/s
振动加速度（O-P）：0～199.9m/s
频响范围与幅值误差：振动位移（P-P）：12～200Hz，≤±10%
振动速度（RMS）：12～500Hz，≤±10%
幅值线性误差：振动位移（P-P）：12～200Hz，≤±10%；
振动速度（RMS）：12～500Hz，≤±10%
显示模式：3位半数字显示
噪声测定仪：
测量范围：40dB～130dB（A）
基本误差：±2.0dB
读数更新速率：约2次/秒
参考声压级与标定频率：94dB、1000Hz
时间计权（F/S） F：采样时间125ms S：采样时间1s
参考入射方向：传声器轴向
（六）电机、工具等配备
拆、装工具一套：拉马、活动扳手、锤头、划线板、压线板、弯头剪刀、尖嘴钳、剥线钳。
钳工工具:划线针、直角钢尺、游标卡尺、千分尺、塞尺等。
堵转手柄
手摇电子计数绕线机，可以精确数显0～9999匝数，计数精确、读数方便。
三相电动机绕线模
未浸漆的三相鼠笼异步电动机:额定功率550W，电压380V(Y接法)，转速1400r/min。
未浸漆的他励直流电动机 额定功率350W，电压220V，转速1500r/min。
未浸漆的同步电机 额定功率120W，电压380V(Y接法)，转速1500r/min。
导轨：导轨平整度好，无应力变形，加工精细。
PDZ11三相负载电路实验箱，用于电机负载实验。
提供三相鼠笼式电动机、直流电动机、三相同步电机故障设置箱，可模拟电动机的相间短路、匝间短路、漏电、缺相等多种故障现象，能使学员在实训中充分了解电动机在各种故障状态的现象，再动手去测量并排除故障，从而提高了动手能力。
四、实训项目
（一）检修前的准备
电机运行及传动装置检查
故障测试
工具的制作
（二）定子绕组检修
电机解体
绕组的拆除及技术数据测量记录
异步电机定子绕组短路故障检测
同步电机定子绕组短路故障检测
同步电机定子绕组线圈圈数测量
异步电机定子绕组线圈圈数测量
（三）铁心与转子检修
铁心检修
转子绕组修理
笼型转子检修
绕线型转子检修
转轴检修
（四）直流电机检修
划线找正
绕组检修
直流电机电枢绕组短路故障检测
直流电机励磁绕组线圈圈数测量
换向装置检修
（五）电机组装
电机装配
气隙测量与调整
电机安装
电机校正
电机与电源、负载的连接
（六）电机试验
电机安装及线路检查
电气试验
绕组的直流冷态电阻的测量
绝缘电阻的测量
超速试验
电机空载试验
电机温升试验
电机堵转试验
电机负载试验
交流耐压试验
噪声测定
振动测定
五、用户自配仪器设备
红外传感温度计（手持式）、烘箱、浸漆槽
