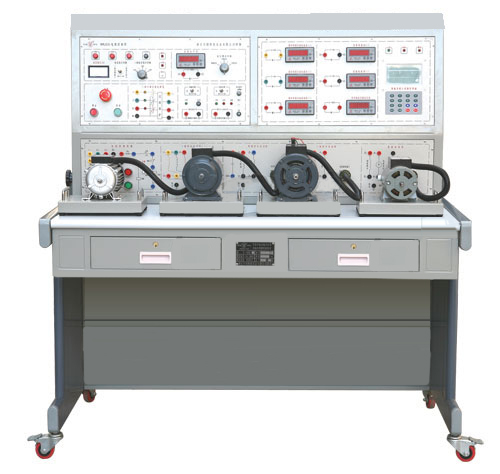

电机故障检测实训考核装置
电机故障检测实训考核装置是针对劳动和社会保障部编写的《常用电机检修工》，《电机检测》、《电机维修》等技师培训教材，同时为了培养学员在电机实训教学中对电机故障检测和维修技能而研制的。实训内容包含对单相电容运转异步电动机、三相鼠笼异步电机的故障检测、同步电机的故障检测及直流电动机的故障检测等。本装置适合各职业院校相关专业的技能实训教学，同时也可作为技工学校、职教中心、职业资格鉴定站/所进行技能鉴定的理想实训设备。
一、实训内容
（一）单相电容运转异步电机故障检测
主绕组故障模拟：断路、相间短路、匝间短路、漏电
副绕组故障模拟：断路、相间短路、匝间短路、漏电
运转电容故障模拟：电容击穿、电容回路断线
（二）三相鼠笼异步电机故障检测
U相绕组故障模拟：缺相、断路、相间短路、匝间短路、漏电
V相绕组故障模拟：缺相、断路、相间短路、匝间短路、漏电
W相绕组故障模拟：缺相、断路、相间短路、匝间短路、漏电
（三）同步电动机故障检测
U相绕组故障模拟：缺相、断路、相间短路、匝间短路、漏电
V相绕组故障模拟：缺相、断路、相间短路、匝间短路、漏电
W相绕组故障模拟：缺相、断路、相间短路、匝间短路、漏电
励磁绕组故障模拟：励磁绕组断路
（四）直流电动机故障检测
电枢绕组故障模拟：绕组断路、匝间短路
励磁绕组故障模拟：绕组断路、匝间短路
二、技术性能
输入电源：三相四线（或三相五线）～380V±10% 50HZ
工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
装置容量：≤1.5kVA
重 量：150kg
安全保护：具有过流、漏电、短路、超量程等
三、装置配备
实训装置由电源控制屏、实训桌、仪表及连接导线等组成。
（一）MRJC01电源控制屏(铁质双层亚光密纹喷塑结构，铝质面板)
交流电源部分
提供三相0～450V可调交流电源，同时可得到单相0～250V可调的交流电源，配有一台三相同轴联动自耦调压器（规格1.5kVA、0～450V）。可调交流电源输出处设有过流保护装置，当相间、线间过电流及直接短路均能自动保护，克服了更换保险丝带来的麻烦，并具有过流声光告警。控制屏的供电由启停按钮进行控制，具有漏电声光告警等功能；配有指针式交流电压表，可方便地指示三相电网和三相调压输出的每一相的线电压。
直流电源部分
220V/0.5A直流电源一组，具有短路保护功能；
0～240V/2A可调直流高压电源一组，具有过压、过流及短路保护功能。
智能考核系统
由240×128点阵蓝底背光液晶显示屏、PVC轻触键盘、单片机、存储器和通讯模块组成；
单机进行日历和时钟设置、考核时间设置、密码设置、故障设置，可在线自动检测和识别考核模块功能；
可实现已设故和排故信息掉电不丢失、排故状态清零、误操作报警并记录、考核时间倒计时显示、考核时间剩余五分钟时报警提示等功能；
智能考核上位机系统可实现在线实训台电源的开启和关闭，检测试验台通讯连接情况，检测在线实训台和模块的型号名称功能，并可以根据模块电路原理图进行试卷编辑，有针对性的进行故障设置。
设故排、故模块
该模块设有设故区和排故区，设故区可对单相异步电机、三相异步电机、同步电机、直流电机的常见电气故障进行设置；排故区可让学生动手进行故障测试，并把测试出的故障加以排除，从而提高学生的电机检测技能。
电机模块部分
配有单相电容运转异步电动机、三相鼠笼式异步电动机、同步电动机及直流并励电动机，设有对应电机控制及运行状态指示，在电机短路故障模拟时能迅速的切断电源，以保护设备的安全使用。
（二）MRJC02实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造型美观大方；设有抽屉用于放置工具、存放资料等。桌面用于安装电源控制屏并提供一个舒适的工作台面。实训桌底部装有四个万向轮和紧固机构，便于移动和固定。
（三）仪器仪表
交流数字电流表（三只表）： 测量范围0～5A（50mA、500mA、5A三档，PVC轻触键盘切换），输入阻抗为0.5Ω，精度0.5%±5字，具有超量程报警、指示及切断总电源等功能。
交流数字电压表（一只表）： 测量范围0～500V（5V、50V、500V三档，PVC轻触键盘切换），输入阻抗1M，精度0.5%±5字，具有超量程报警、指示及切断总电源等功能。
直流数字电流表（两只表）：测量范围0～5A（50mA、500mA、5A三档，PVC轻触键盘切换），输入阻抗为0.25Ω，精度0.5%±5字，具有超量程报警、指示及切断总电源等功能。
直流数字电压表（一只表）：测量范围0～500V（5V、50V、500V三档，PVC轻触键盘切换），输入阻抗10M，精度0.5%±5字，具有超量程报警、指示及切断总电源等功能。
500V等级兆欧表。
便携式数字万用表
（四）实训连接导线
采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠。
