ANDROID3G移动互联/物联网综合实训方案是英蓓特从具体项目中提取出来，为深 入教学和科研服务的教学实训案例。用户在使用EMBV210实验平台学习完基础课程后， 可以通过学习实训方案项目来更好的体验和认知完整的物联网应用的开发，并可以将基 础知识进行融会贯通，自己设计物联网应用项目。
4.1智能家居物联网微缩模型案例
物联网智能家居实景实训系统是英蓓特出品的一套用于学生进行物联网智能家庭技 术实训的实景。通过在学校实验室搭建--个包括基于2.4G无线传感器网络的各类监测以 及家庭电器自动控制在内智能家庭实景，使学生能够通过在教学课程后的参观以及老师 讲解，了解到物联网技术在现实生活中的实际应用。并通过--系列的实训课程以及实地 工程改造学习，了解各类传感器及家庭电器智能化的使用及改造方法，使学生掌握物联 网技术在智能家庭，智能电器控制，智能楼字等领域的工程改造方法以及技术开发方法。

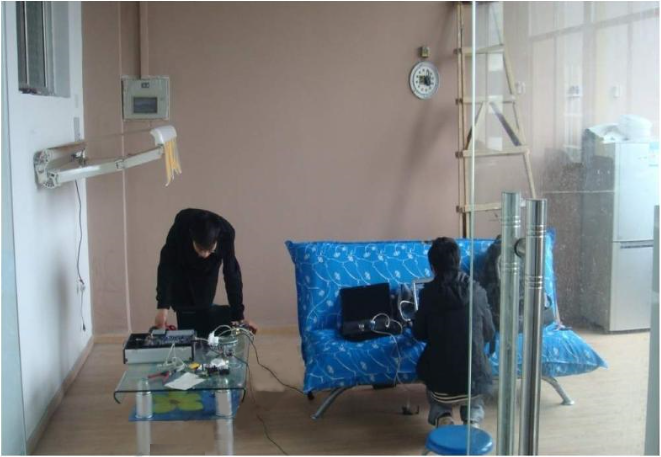

●智能家居实景 系统硬件系统:
智能家庭实景实训系统整个硬件系统包含以下部分:
1)室内防盗监测:在室内布置无线节点及人体红外传感器,对于非法入侵行为进行有效监测。
2)室内温湿度监测:在室内布置无线节点及温湿度传感器,实时显示室内温度,湿度数据及温湿度场。
3)室内光照度监测:在室内布置无线节点及光敏传感器,实时监测光照强度并可根据预设程序控制窗帘开关及灯光强度。
4)雨滴监测:在室内布置无线节点及雨滴传感器,实时监测降雨信息并可控制自动晾衣杆伸缩。
5)火灾监测:在室内布置无线节点及烟雾传感器,实时监测家庭中可能出现的火灾并报警。
6)物联网网关系统:使用ARM系统作为物联网网关系统,接收并处理所有无线传感器网络采集的数据并进行数据处理、下行控制以及与服务器的同步数据更新。
智能家居实景系统软件系统:
智能家庭实景实训系统整个软件系统包含以下部分;

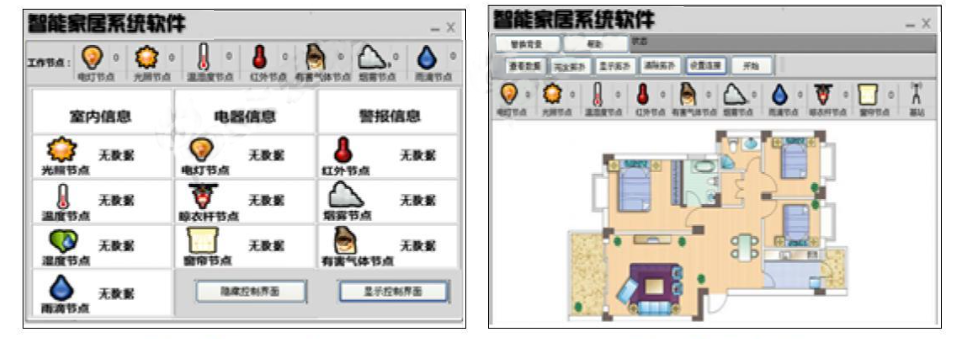

1)智能家庭监测及控制软件(ARM端):运行在EMBV210的ANDROID平台上,用来对于智能家庭系统进行控制,数据监测以及数据处理;

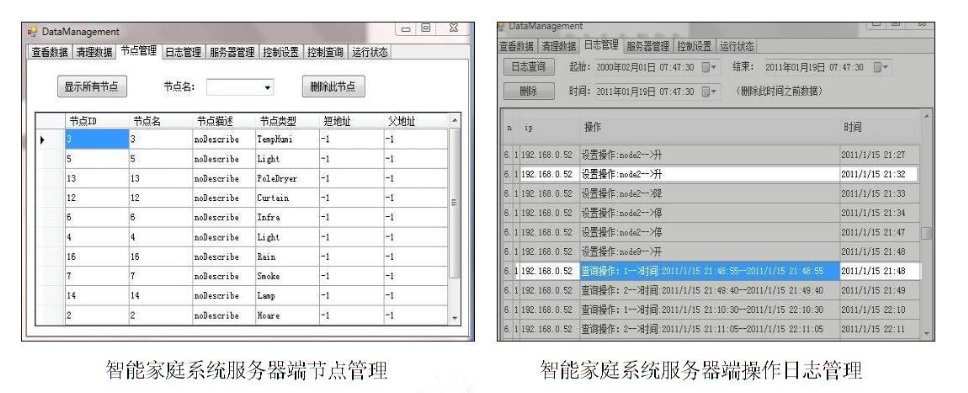

2)智能家庭系统服务器端:运行在PC上,带有SQL数据库,可与网关系统进行数据同步,并可进行数据管理,数据查询,节点管理, 日志查询等
3)智能家庭智能手机客户端:用于使用ANDROID手机等移动设备远程阅览智能家庭系统监测数据,实时查询家庭中环境以及电器运行状态。
智能家居场景实现

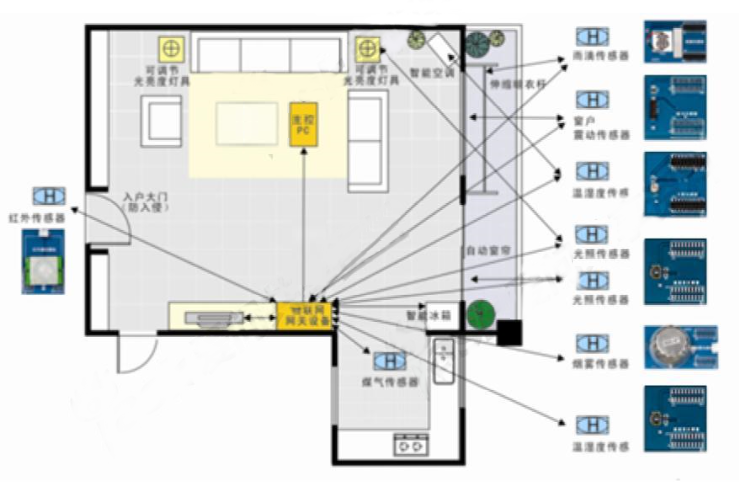

通过智能网关实现环境信息采集、智能灯光控制、智能家电控制、电动窗帘控制、无线视频监控等模拟应用
智能家居实景系统实训方案
|
单元 |
实训任务 |
实训内容 |
授课方式 |
|
单元一、准备知识 |
CC2430基础应用 |
CC2430各种接口的应用 |
讲授+实验 |
|
协议栈应用编程 |
WSN协议栈基本工作原理 |
讲授+实验 |
|
单元二、项目分析 |
产品需求分析 |
产品应用领域调查分析 |
讨论 |
|
产品功能模块划分 |
讨论+讲授 |
|
方案论证 |
技术路线分析 |
讲授 |
|
各个模块关键技术分析 |
讲授 |
|
单元三、WSN节点设计 |
CC2430基础模块设计 |
电路设计与制作 |
讲授+实训 |
|
协议栈移植与自组网应用 |
讲授+实验 |
|
协调器模块设计 |
协调器与终端的通信设计 |
讲授+实训 |
|
WSN数据格式设计 |
讲授+实训 |
|
烟尘报警模块设计 |
烟尘信息采集电路设计与制作 |
实训 |
|
声光报警电路设计与制作 |
实训 |
|
基于协议栈的应用编程 |
讲授+实训 |
|
电动雨蓬模块设计 |
雨滴信息采集电路设计与制作 |
实训 |
|
电动雨莲伸缩控制电路设计与制作 |
实训 |
|
基于协议的应用编程 |
讲授+实训 |
|
电动窗帘模块设计 |
光照采集信息电路设计与制作 |
实训 |
|
窗帘升降控制电路设计与制作 |
实训 |
|
基于协议栈的应用编程 |
讲授+实训 |
|
扩展选作模块设计 |
防盗报警模块 |
实训 |
|
灯光控制模块 |
实训 |
|
温湿度调节模块 |
实训 |
|
无线电源控制系统模块 |
实训 |
|
智能冰箱模块 |
实训 |
|
单元四、网关设计 |
ANDROID系统移植 |
ARM处理器结构 |
讲授 |
|
开发环境的搭建 |
讲授+实训 |
|
操作系统移植 |
讲授+实训 |
|
网关控制程序设计 |
数据库设计 |
讲授+实训 |
|
ANDROID的应用程序设计 |
讲授+实训 |
|
网关与协调器的串口通信设计 |
讲授+实训 |
|
Internet网络程序设计 |
讲授+实训 |
|
短信收发程序设计 |
讲授+实训 |
|
单元五、项目结题 |
各种设计文档整理 |
|
实训 |
|
结题答辩 |
|
|
