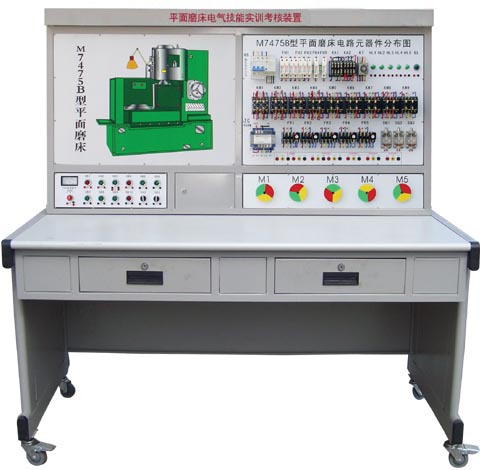

平面磨床电气技能实训考核装置(半实物)
一、概述
平面磨床电气技能实训考核装置(半实物)是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制实验设备。可用于课堂演示、机床电气控制原理性操作及实验实习。由于设备均采用实际电器，所以可作为社会电工类职业培训中机床电气维修方面的实习设备，同时也是职业资格培训考核中选用的设备。提高学生的动手能力，并克服以往只能在实际设备上进行教学，费用高且难以实现教学目的弱点。同时以高层次维修技能训练提供了有效的设备，达到了耗资少、教学效果显著的目的。
二、主要技术参数：
1、输入电源：AC380V±%（三相四线）50HZ
2、故障考核25项
3、工作环境：温度-100C±4
4、功率：1.5kw
三、故障实验
平面磨床电气技能实训考核装置,设有电气线路常见故障内容，供学生操作、分析问题、解决问题之用。本实验台单项故障有12项（不含综合故障）。常见故障有主电机不能起动、进给电机不能起动等。
平面磨床电气技能实训考核装置故障的设置，都是用开关操作。并都集中组装在实验台的下柜内，设置比较稳秘，操作简单方便。设置故障时只需打开下柜的门，便可操作故障开关。在实验中可以由指导老师设置故障，由学生来检测、测试。在实验台前面的面板上的原理图中，开关的连接处都装有测试点，同学们可以通过这些测试点，以及接触器的常开、常闭触点来检测。
四、故障分析：
1、故障点G1 控制M1电机的起动和停止
2、故障点G2 控制M2电机运转
3、故障点G3 控制M3电机运转
4、故障点G4 控制M4电机运转
5、故障点G5 控制M5电机的运行
6、故障点G6 控制主控变压器失电，整个控制电路不能起动
7、故障点G7 控制整个110V控制电路
8、故障点G8 控制KA1不能吸合
9、故障点G9 控制KT继电器吸与合，使Y－Δ电机起动与否
10、故障点G10 控制KM2继电器不能起动。
11、故障点G11 控制KM1不能起动。
12、故障点G12 它控制KM3的通与断。
13、故障点G13 它控制着KM4继电器的通与断
14、故障点G14 它控制着KM5继电器的通与断
15、故障点G15 它控制着KM6继电器的通与断
16、故障点G16 它控制着KM7继电器的通与断
17、故障点G17 它控制着KM8继电器的通与断
18、故障点G18 它控制着KM9继电器的通与断
19、故障点G19 它控制着KA2继电器的通与断
20、故障点G20 它控制着HL1指示灯
21、故障点G25 它控制着EL照明灯。
