万能外圆磨床电气技能实训考核装置(半实物)

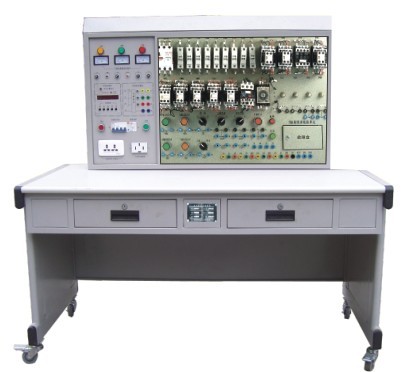

万能外圆磨床电气技能实训考核装置(半实物)由电源控制部分、机床电气控制部分、半仿真机床实物部分构成。电源控制部分包括实训定时、定时报警、安全用电自动控制等，机床电气控制部分把整台机床内部电器装在正面面板上，能直观地观察机床工作时各电器的动作状况。故障点在面板上设有相应测试点，供实训考核者测试用。仿真机床部分能模拟机床各种运动。通过本装置的实训能使学员掌握机床常见故障的现象、故障产生的大概部位，熟练掌握机床电路工作原理，其是维修电工初、中、高级技能鉴定的理想教学设备。
一、技术性能
1、输入电源：三相四线（380V±10% 50Hz）
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃)
3、装置容量：＜1KVA
4、重 量：150kg
5、外形尺寸：1800mm×700mm×1250mm
二、装置构成
（一）主控屏
1、三相四线电源输入，通过漏电保护器接通总开关,由接触器通过启动、停止按钮进行操作。
2、设有450V指针式交流电压表三只，指示电源输入的三相电源电压，并有三只指示灯指示实训台与外部电源的通断。
3、三相四线电源输出，具有单片机全程监控相间、线间过载或短路自动切断总电源。
4、实验兼报警记录仪（实验管理器）：平时作为时钟使用，具有设定实训考核时间，定时报警、切断电源等功能。
（二）机床电器装载板：安装机床电器、故障设置盒及故障测试孔。
（三）仿真机床一台，通过电缆与机床电器装载板相连接，演示机床的各种动作。
（四）实训桌：桌体为铁质双层亚光密纹喷塑，桌面防火、防水、耐磨高密度板。
三、实训项目与目的
1、熟悉常用低压电气的机构、原理；
2、通过观察机床模拟运动，了解机床的真实运动状况；
3、掌握机床电器控制原理及各种保护装置；
4、掌握机床常见故障发生部分现象及排除方法。
四、故障点设置一览表
|
故障编号 |
故障现象 |
故障编号 |
故障现象 |
|
1 |
机床无法启动 |
15 |
内圆砂轮不能启动 |
|
2 |
机床无法启动 |
16 |
内圆砂轮控制不能自锁 |
|
3 |
机床无法启动 |
17 |
内圆砂轮不能启动 |
|
4 |
照明灯不亮 |
18 |
内圆砂轮不能启动 |
|
5 |
机床不能启动 |
19 |
内圆砂轮不能启动 |
|
6 |
机床不能启动 |
20 |
内圆砂轮不能启动 |
|
7 |
机床不能启动 |
21 |
内圆砂轮不能启动 |
|
8 |
油泵控制不能自锁 |
22 |
冷却泵不工作 |
|
9 |
油泵控制不能自锁 |
23 |
头架低速冷却泵不能工作 |
|
10 |
机床不能启动 |
24 |
头架高速冷却泵不能工作 |
|
11 |
头架不能点动控制 |
25 |
冷却泵不工作 |
|
12 |
头架不能点动控制，也不能低速运行 |
26 |
油泵、头架不能工作 |
|
13 |
头低速、高速均不能启动，只能点动控制 |
27 |
外圆砂轮不工作 |
|
14 |
头架不能高速 |
28 |
内圆砂轮不工作 |
