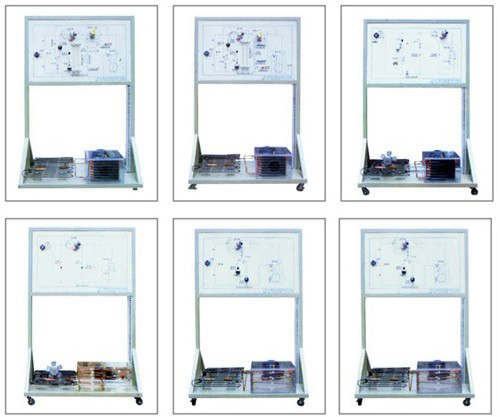

电冰箱电气控制线路实训箱
一、概述：
电冰箱电气控制线路实训箱装置敞开式设计，安装有制冷管路设备，配各种电路原理图实训板，并将电路所需的电器元件安装在实训板上，学生可根据电路原理图的要求进行制冷电路的接线实训、制冷回路相关指示数据的分析、制冷回路常见故障分析等。提供复合式（单门直冷式、双门直冷式、双门间冷式）电冰箱电气控制线路的实际工业用电器，形象直观，可靠性好，使用寿命长, 可自行连接线路，并任意设置故障点。适用于技工院校、职业学校作为制冷基本技能的实训。
二、特点
（1）实训装置直观展示了直冷/间冷式冰箱的系统结构、工作原理，可以清楚的观测到制冷循环系统结构及主要部件的实物，便于教学演示讲解及学生对课本知识的理解掌握。此外，管路中设有视液镜可观察制冷剂状态；各段管路采用颜色标示，方便学生识别，其中高压管路为红色，低压管路为蓝色。
（2）实训柜集直冷式、间冷式电冰箱于一体，电冰箱系统真实完整,结构清晰、紧凑，与实际冰箱制冷系统、电气系统*。同时可满足对直冷式、间冷式电冰箱实训的要求
（3）系统采用真实的制冷机组（压缩机、翅片盘管式蒸发器、铝复合板吹胀式蒸发器、钢丝式冷凝器等），与实际装置接轨。
（4）装置设有直冷式/间冷式冰箱电气控制线路接线区域，可完成不同启动方式的运行模式，有利于学生将理论应用于实际，并培养学生实际操作动手能力。
（5）可设置模拟故障，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故。有利于开展技能鉴定、考核工作。
三、产品组成
1．直冷/间冷式电冰箱制冷系统
实训台提供1/9匹冰箱制冷压缩机QD30（85W 0.65A R12）、直冷式蒸发器（铝复合板吹胀式蒸发器及下蒸发器）、间冷式蒸发器（翅片盘管式蒸发器）、钢丝式冷凝器（17档）、冷凝风扇（间冷风机）、照明灯及门开关、定时化霜时间继电器、补偿电热丝、补偿开关、温控器（WDF型、WPF型）化霜温控器（-5℃），除霜温度保险丝（65℃）、双金属片热保护继电器、PTC启动器、重锤启动器、毛细管、电磁阀（间冷/直冷模式切换）。
2．仪表
（1）交流电压表1只：测量范围0～250V,精度1.5级，用于监测电源电压。
（2）交流电流表1只：测量范围0～5A,精度1.5级,用于观测系统启动电流及正常工作电流。
（3）温度表1只：采用PT100传感器，三位半数显，用波段开关进行切换，可分别测量冷冻室温度、冷藏室温度、冷凝器进口及出口温度。
（4）真空压力表2只：测量范围为-0.1～0.9MPa、-0.1～1.5MPa,可显示系统低压侧、高压侧的压力。
3．故障设置模块
（1）实训台设计有自动故障排除盒，学生通过对应电气控制原理图检测并找到故障后，只需通过操作故障排除按钮即可将对应故障排除。
（2）实训台设计有独立的故障设置系统，且各种故障现象均模拟实际故障情况，实现了电路实际故障的全模拟，更利于学员对实际电气控制电路的了解及实际故障情况的熟悉。
四、实训内容
4.1 初级技工基本技能实训
（1）专用工具的操作
（2）制冷系统管件焊接
（3）制冷系统试压及检漏
（4）制冷系统抽真空及充注制冷剂
4.2 中级技能实训（设计、安装、调试及检修）
（5）电冰箱电气线路器件的认识和测量
（6）直冷式电冰箱电气控制线路接线及系统运行
（7）间冷式电冰箱电气控制线路接线及系统运行
（8）直冷式电冰箱维修实训及故障分析
（9）间冷式电冰箱维修实训及故障分析
4.3 电冰箱故障检修
（10）门灯开路
（11）复合门开关公共端开路
（12）风扇电机开路
（13）门开关开路
（14）补偿开关开路
（15）化霜温控器开路
（16）WDF温控器H-L两端开路
（17）WDF温控器L-C两端开路
（18）WPF温控器L-C两端开路
（19）化霜时间继电器BW-BK两端开路
（20）化霜温度保险丝开路
（21）补偿电热丝开路
（22）化霜电热管开路
（23）保护继电器开路
（24）PTC启动器开路
（25）重锤启动器启动触点脱落
（26）压缩机启动绕组1-2两端开路
（27）压缩机运行绕组1-3两端开路
（28）系统脏堵
（29）系统冰堵
五、产品配置
|
序号 |
名称 |
型号 |
数量 |
备注 |
|
1 |
电冰箱电气控制线路实训装置 |
YUY-3H1 |
1台 |
|
|
2 |
配套工具 |
|
1套 |
|
|
3 |
万用表 |
数字 |
1块 |
|
六、主要技术参数：
1.输入电源：AC220V±5% 50Hz
2.装置容量：<1KVA
3.环境温度：-5℃~40℃
4.相对湿度：≤90%（25℃）
5.外形尺寸：1000×600×1200mm
6.制冷剂类型：R12
