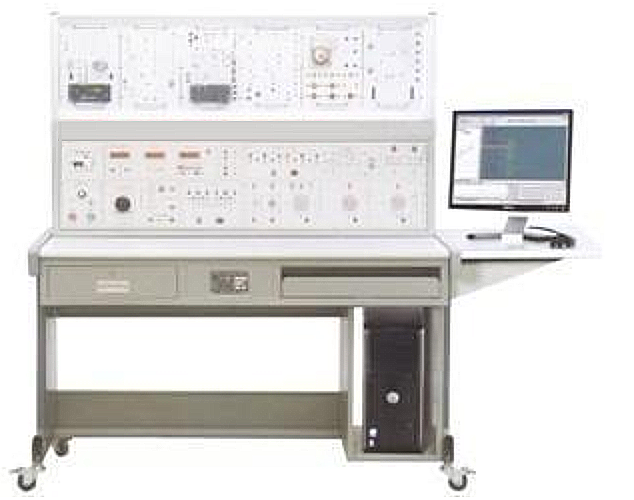

制冷电子基础技能实训装置
“制冷电子基础技能实训装置”根据国家劳动和社会保障部组织编写的《制冷设备维修工》职业技术、职业资格培训教材研制生产的，可以用于对初级制冷设备维修工、中级制冷设备维修工、高级制冷设备维修工考核及电气控制线路、实用电子线路进行实际操作，从而使学生的操作技能得到提高。该实训装置不仅可供学生学习锻炼，有利于开展技能鉴定、考核工作，更是制冷设备维修工技能考核的理想设备。本实训装置适用于大中专、高职高专、技工院校制冷专业等开设的制冷基础、制冷设备维修工、空调器维修、制冷装置及自动化、空调设备及维修、空调技术、空调器微电脑电路检修等专业课程。
制冷电子基础技能实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工（初级、中级）》、《家用制冷设备原理与维修》、《小型制冷装置》、《小型制冷与空调装置》、《制冷装置电气控制系统原理与检修》等课程。
一、特点
1.电气控制线路或电子线路实训元件装在实训箱中，操作方便、更换便捷，具有可扩展功能
2.设备设有电压型漏电保护和电流型漏电保护器，确保操作者的安全；各测量仪表均有可靠的保护功能，使用安全可靠
3.可进行模拟故障设置，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故。有利于开展技能鉴定、考核工作
4.实训连接线及插座采用防触电的结构，使用安全、可靠、防触电
二、技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85% (25℃) 海拔＜4000m
3.装置容量：＜0.2kVA
4.外形尺寸：1630mm×730mm×1300mm
三、实训基本配置及功能
实训装置由实训台，实训挂箱等组成:
1.实训台
实训台包括空气开关、电源插座、交流电压表、交流电流表、温度表、直流电源、交流电源。
（1）交流电压表 测量范围０～500V，用于实操训练过程中对交流电压信号的测量
（2）直流电流表 测量范围０～200V，用于实操训练过程中对直流电压信号的测量
（3）温度表 提供三位半数字温度表1只，测量环境温度及实操训练中待测点的温度
（4）直流电源 提供±12V、±5V两组电源，一路可调直流电源1.3～18V，每路均具有短路、过流保护和自动恢复功能
（5）交流电源 提供两组8.5V和两组17.5V
2.实训挂箱
序号挂箱编号挂箱名称功能
1、BC-01元件单元实训箱:提供常用元件
2、BC-02模拟电路基础实训单元箱:提供制冷电路中的复位电路；串、并联稳压电路
3、BC-03电源电路单元箱:提供电源电路
4、BC-04数字电路基础实训单元箱:提供555时基电路和R-S触发电路
5、BC-05电子温控实训单元箱:提供电子温控电路图及线路板
6、BC-06可控硅调速实训单元箱:提供可控硅调速电路图及线路板
7、BC-07步进电机驱动实训单元箱:提供步进电机驱动电路图及线路板
8、BC-08低温除霜电路实训单元箱:提供低温除霜电气电路图及线路板
9、BC-09热泵空调电气实训单元箱:提供热泵空调电气电路图及线路板
3.实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮，便于移动。
四、实训项目
1.二极管的特性与应用单元实训
2.晶体管的特性与应用单元实训
3.串并联型稳压电路单元实训
4.稳压电路应用单元实训
5.电源电路单元实训
6.数字电路单元实训
7.555时基电路单元实训
8.RS触发电路单元实训
9.3min延时电路单元实训
10.二次自动复位电路单元实训
11.电冰箱电子温控电路单元实训
12.低温除霜电路单元实训
13.可控硅调速电路单元实训
14.步进电机驱动电路单元实训
15.热泵空调电气电路单元实训
16.电冰箱电子温控电路综合单元实训
17.热泵空调电气电路综合单元实训
