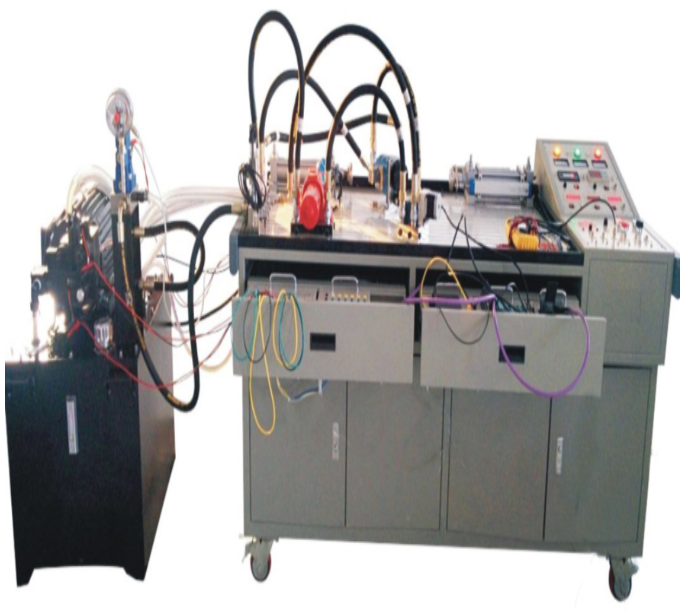

数字液压综合测控实训装置(总线型)
数字液压综合测控实训装置(总线型)主要由卧式实验台、双比例变量柱塞泵站、常规工业液压控制阀(开关阀) 、电液比例液压元件、数字液压元件、液压马达、液压缸、 PLC控制主机、分布式/0模块、智能测量仪器仪表以及数据采集系统等组成。既句回路控制、电液比例控制、数字电液控制等实验项目,也可作为相关专业课程设计、毕业设计的实验平台。
技术参数
1电源:三线(或五线) AC380V±10% 50Hz;
2.实验台尺寸: 1822mmx808mmx958mm;
3.液压控制阀:力士乐系列工业液压阔,最高工作压力可至31.5MPa:
4.液压泵站:排量: 15.7mlL/r:流量调节范围: 1-28.2L/min (1800r/min) ;
5比例液压元件:配有电液比例换向阀、电液比例溢流阀、电液比例调速阀;
6,齿轮液压马达:排量: 12.6mL/r:额定压力: 16MPa:最高压力: 20MPa.
7.PLC主机:采用西门子CPU315-2DP主机,具有PROFIBUS DP主站/从站接口
8.分布式I/0模块: IM153-1接口模块; SM323模块,数字量16点输入, 16点输出: SM334模块, 4路模拟量输入, 2路模拟量输出;
9.安全保护:具有漏电、过载、接地、缺相及相序保护装置,安全符合国家标准。
