一、概 述

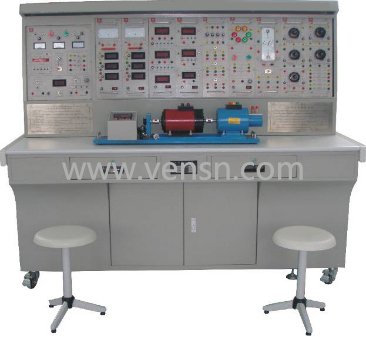

“VSDQ-1型电机结构原理实训装置”是针对各职业院校开设的《电机学》、《电机及电力拖动》、《电机设计学》等课程，并结合《职业技能鉴定培训教材维修电工》相关内容而研制的。该装置采用模块式的实训教学模式，真实而直观地展示了电机的内部构造，电机中的每个部件一目了然，通过使用能培养电机维修专业实践技能和培养电机设计及改造、电机安装等方面的技能应用型人才。可作为电机初级、中级、高级维修技能考核鉴定设备。
二、装置特点
1、整套性强 从仪器仪表、专用电源、电机组件、实训组件及实训专用导线等均配套齐全；配套件
的性能、规格等紧密结合实训的需要进行配置。
2、科学性强 为了让学员容易理解电机的结构和原理,所有电机均采用模块化构建，能够真实地反映
电机自身的特性. 组件面板示意图连线清晰分明，任务明确，操作及维护方便。
3、开放性强 该实训装置带有电压型和电流型漏电保护功能，采用高可靠手枪插式连接导线，增强安
全可靠性确保实训者的安全。
三、技术性能
输入电源：三相四线～380V±10%  50Hz
工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
装置容量：＜1.5kVA
装置尺寸： 1800mm×700mm×1520mm
四、实训装置的基本配置及功能
实训装置由控制屏、实训桌、交直流电源、测量仪表组件、变压器模块、发电机模块、电动机模块、负载组件、电机控制功能模块实训组件、磁场测试仪、变频器组件、实训导线及配件等组成。
1、电源控制屏(铁质喷塑结构，铝质面板)
(1）交流电源
三相四线（或五线）电网输入经电源总开关漏电保护器（容量10A，漏电动作电流≤30mA，动作时间≤0.1S）和交流接触器再到三相隔离变压器给实训设备供电；通过起动、停止、急停按钮控制交流接触器，设有供电指示灯及缺相指示。 提供三相0～450V可调交流电源，同时可得到单相0～250V可调的交流电源，配有一台三相同轴联动自耦调压器（规格：1.5kVA、0～450V）。可调交流电源输出处设有过流保护装置，当相间、线间过电流及直接短路均能自动保护，并具有过流声光告警。控制屏的供电由三相电网经三相漏电保护开关、电网电压指示表、熔断器、启/停按钮控制交流接触器输出，具有漏电声光告警、过流保护等功能，同时配有一只急停按钮，便于切断电源，还配有一只指针式交流电压表，通过切换和转换开关，可方便地指示三相电网和三相调压输出的每一相的线电压。
(2）直流电机励磁电源
直流励磁电源：220V、0.5A直流电机励磁专用电源，具有输出短路保护功能。
(3）人身安全保护体系
三相隔离变压器一组：三相电源首先通过三相漏电保护器，然后经接触器到隔离变压器，使输出与电网隔离(浮地设计)，对人身安全起到一定的保护作用。
电压型漏电保护器1：对隔离变压器前的线路出现的漏电现象进行保护，使控制屏内的接触器跳闸，切断电源。
电压型漏电保护器2：对隔离变压器后的线路及实验过程中的接线等出现的漏电现象进行保护，发出声光报警信号并切断电源，确保人身安全。
电流型漏电保护装置：控制屏若有漏电现象，漏电流超过一定值，即切断电源。
实验连接线及插座：强、弱电连接及插座分开，不能混插。强电连接线及插座采用全封闭工艺，使用安全、可靠、防触电。
(4）仪器、仪表保护体系
设有交流过流、短路保护器，如果三相隔离变压器或三相调压器输出电流大于整定电流（用户可调整）或线路错接短路时，即能发出声光告警并切断输出电源；待用电或线路故障排除后方可重新启动控制屏，对交流电源起到良好的保护作用。
设有直流电源过压、过流、及短路保护器,如果直流电源输出出现过压、过流、及线路错接短路时，即能发出声光告警并切断输出电源，待用电或线路故障排除后自动恢复输出，对直流电源起到良好的保护作用。
设有仪表超量程保护器，如果被测电压、电流大于测量仪表量程时，即能发出声光告警并切断
输出电源，待选择正确量程后可重新启动使用，对仪表起到良好的保护作用。
2、直流电枢电源
可提供0～250V(3A)连续可调稳压电枢电源，具有过压、过流、工作指示等功能，并设有直流数显电压表，出现过流和短路时能迅速切断电源并发出告警等安全保护功能。
3、交直流仪表
(1）交流电流表：采用模块化设计，具有操作简单，超量程告警等功能。量程范围：电流0～5A（量程自动切换），精度为0.5级。
(2）交流电压表：采用模块化设计，具有操作简单，超量程告警等功能。量程范围：电压0～500V（量程自动切换），精度为0.5级。
(3）直流毫安表：采用模块化设计，具有操作简单，超量程告警等功能。量程范围：电流0～2A（分20mA、200mA、2000mA三档），精度为0.5级。
(4）直流电压表：采用模块化设计，具有操作简单，超量程告警等功能。量程范围：电压0～300V（分2V、20V、300V三档），精度为0.5级。
(5）单三相智能型功率、功率因数表
由两套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值的取样信号经A/D变换，采用专用的DSP计算有功功率、无功功率。单相功率及三相功率P1、P2的测量，其精度为0.5级；电压、电流量程分别为450V、5A，可测量负载的有功功率、无功功率、功率因数及负载的性质等；此外还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。通过两表法即可测量三相总功率。
4、DQ32旋转灯、并网开关、同步机励磁电源
由并网用的三组相灯<黄、绿、红各两只>,一组并网开关和一组同步机励磁电源<5～40V/2.5A连续可调，具有短路保护功能>组成。
5、DQ26三相可调电阻器(三组90Ω×2/1.3A瓷盘电阻)
提供90Ω×2/1.3A三组，电阻接线端均已连接至操作面板上，可方便地组合串联、并联、串并联等多种方式使用，可在1.5A、3A不同电流要求的负载下使用。
6、DQ27三相可调电阻器(三组900Ω×2/0.41A瓷盘电阻)
提供900Ω×2/0.41A瓷盘电阻三组，电阻接线端均已连接至操作面板上，可方便地组合串联、并联、串并联等多种方式使用，可在0.5A、1A不同电流要求的负载下使用。
7、DQ29可调电阻器、电容器
提供90Ω×2/1.3A及900Ω×2/0.41A瓷盘电阻各一组，电阻接线端均已连接至操作面板上，可方便地组合串联、并联、串并联等多种方式使用，可在0.5A、1A、1.5A、3A不同电流要求的负载下使用。
提供单相电机起动电容35uF/450V一只、4μF/450V电力电容1只。
8、DQ31波形测试及开关板
由变压器的波形测试部分和两个三刀双掷开关、一个双刀双掷开关组成。
9、GDQ12线绕式异步电机起动与调速电阻箱
提供0、2、5、15、35五档同轴联调的三相绕线异步电动机转子起动、调速电阻一组。
10、实训桌
实训桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造型美观大方；设有抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌底部装有四个带刹车的万向轮，便于移动和固定。
11、DQ03-1不锈钢电机导轨、光电编码器测速系统及智能数显转速表。
包括测速系统及固定电机的不锈钢导轨等。不锈钢导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与电机、电机与测功机之间很好的连接，电机运行噪声小，实训参数典型，能较好满足实训要求。测速系统采用光电编码器测速系统，克服了用测速发电机测速线性度差，测量不精确等缺点。
12、DQ08直流串励电动机：220V、0.8A、120W、1400r/min。
13、DQ09直流他励电动机：220V、1.1A、185W、1500r/min。
14、DQ10三相鼠笼式异步电动机：220V/△、0.5A、100W、1420r/min。
15、DQ11三相线绕式异步电动机：220V/Y、0.6A、120W、1380r/min
16、DQ14三相同步电动机：作电动机时，220V/Y、0.35A、90W、1500r/min；作发电机时，220V/Y、0.45A、170W、1500r/min。
17、DQ15单相电容起动异步电动机：220V、1.45A、90W、1400r/min、C=35uF。
18、DQ19校正直流测功机：220V、2.0A、 350W、1500r/min
即可作电动机又可作测功机，做电动机使用时，可作为发电机的原动机，也可用于拖动电动机完成四象限测试；作测功机使用时，由于电机经特殊设计，容量是被测电机的2～3倍，并经精密仪器校正，能很好的完成被测电机的加载和输出转矩的测试。
19、DQ41永磁式直流电机： 220V、0.6A、120W、1500r/min。
20、DJYL-01左右手定则演示器
21、DJYL-02安培力演示器
22、DJYL-03楞次定律演示器
23、DJYL-04手摇交直流发电机演示模型
24、DJYL-05自耦变压器演示模型
25、DJYL-06单相变压器演示模型
26、DJYL-07三相变压器演示模型
27、DJYL-08三相鼠笼异步电动机演示模型（透明可通电运行）
28、DJYL-09直流电动机演示模型（透明可通电运行）
29、拆装工具
配备电机拆装相应工具，可完成本装置配套真实电机的拆转，了解实际电机的内部结构。
30、磁场测试仪：配备专用的磁场测试仪“YJT-100手持式数字特斯拉计”，可测试电机磁场的强弱。
31、VS06实训连接线及配件
采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触良好。
32、欧式导线架
装置配有欧式导线架，用于悬挂和放置实训专用连接导线，外形尺寸为530mm×430mm×1200mm，设有五个万向轮，造型美观大方。
五、实训项目要求
(一）电磁实训
1、左右手定则演示
2、安培定则演示
3、楞次定律演示
4、手摇交直流发电机演示
5、三相鼠笼式异步电动机演示模型
6、直流电动机演示模型
(二）变压器原理实训
1、单相变压器
(1）变压器重绕数据的记录与计算
(2）变压器绕组的拆除
(3）变压器绕组的绕制
(4）变压器的组装
(5）绝缘电阻的测试
(6）直流电阻的测试
(7）变压器变比的测试
(8）空载试验
(9）短路试验
(10）同名端的判别
2、三相变压器
(1）变压器重绕数据的记录与计算
(2）变压器绕组的拆除
(3）变压器绕组的绕制
(4）变压器的组装
(5）绝缘电阻的测试
(6）直流电阻的测试
(7）变压器变比的测试
(8）首末端与同名端的判别
3、自耦变压器
(三)  电动机实训
1、直流电动机的认识
2、测定直流他励电动机的工作特性和机械特性
3、测定直流他励电动机的调速特性
4、直流串励电动机
5、交流电动机的认识
6、测定三相鼠笼式异步电动机的参数和工作特性
7、单相电容起动异步电动机
8、测定三相线绕式异步电动机的机械特性
9、永磁式直流电动机
10、直流他励电动机的拆装实训
11、直流串励电动机的拆装实训
12、永磁式直流电机的拆装实训
13、三相异步电动机的拆装实训
14、三相线绕式异步电动机的拆装实训
15、单相电容起动异步电动机的拆装实训
16、三相同步电机的拆装实训
(四）发电机实训
1、测定直流并励发电机的特性
2、三相同步发电机的运行特性
3、三相同步发电机的并网运行
4、永磁式直流发电机
六、设备配置清单

序号	编号	名称	数量	备注
1	DQ01	电源控制屏	1套
2	DQ02	实训桌	1张
3	DQ03-1	固定电机导轨、光码盘测速系统及智能数显转速表	1件
4	DQ08	直流串励电动机	1台
5	DQ09	直流并励电动机	1台
6	DQ10	三相鼠笼式异步电动机	1台
7	DQ11	三相线绕式异步电动机	1台
8	GDQ12	线绕式异步电动机起动与调速电阻箱	1件
9	DQ14	三相同步电机	1台
10	DQ15	单相电容起动异步电动机	1台
11	DQ19	校正直流测功机	1台
12	DQ41	永磁式直流电机	1台
13	DQ25	单/三相智能功率、功率因数表	1件
14	DQ26	三相可调电阻器（每组90Ω*2/1.3A）	1件
15	DQ27	三相可调电阻器（每组900Ω*2/0.41A）	1件
16	DQ29	可调电阻器、电容器	1件
17	DQ31	波形测试及开关板	1件
18	DQ32	旋转灯、并网开关、同步机励磁电源	1件
19	DJYL-01	左右手定则演示器	1件
20	DJYL-02	安培力演示器	1件
21	DJYL-03	楞次定律演示器	1件
22	DJYL-04	手摇交直流发电机演示模型	1件
23	DJYL-05	自耦变压器演示模型	1件
24	DJYL-06	单相变压器演示模型	1件
25	DJYL-07	三相变压器演示模型	1件
26	DJYL-08	三相鼠笼异步电动机演示模型	1件
27	DJYL-09	直流电动机演示模型	1件
28		拆装工具	1件
29		手持式数字特斯拉计”，	1件
30	XJ-1	欧式导线架	1件
31	VS05	高可靠护套结构手枪插实训连接线及配件	1套
32		实训指导书（纸质+电子版）	1套
33		凳子（四脚方凳）	2个/套
34	正版3D仿真软件	电机及变压器原理，电机拆装，低压电器，电力拖动及电气控制相关3D虚拟仿真软件	1套
